作者:山东沃达重工 发表时间:2022-04-25

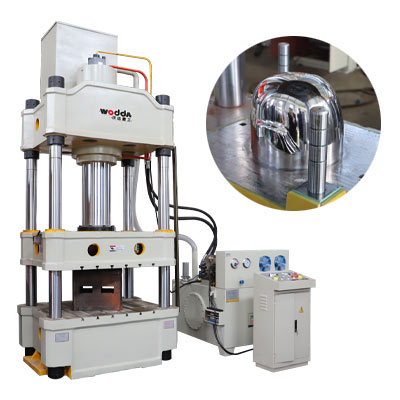

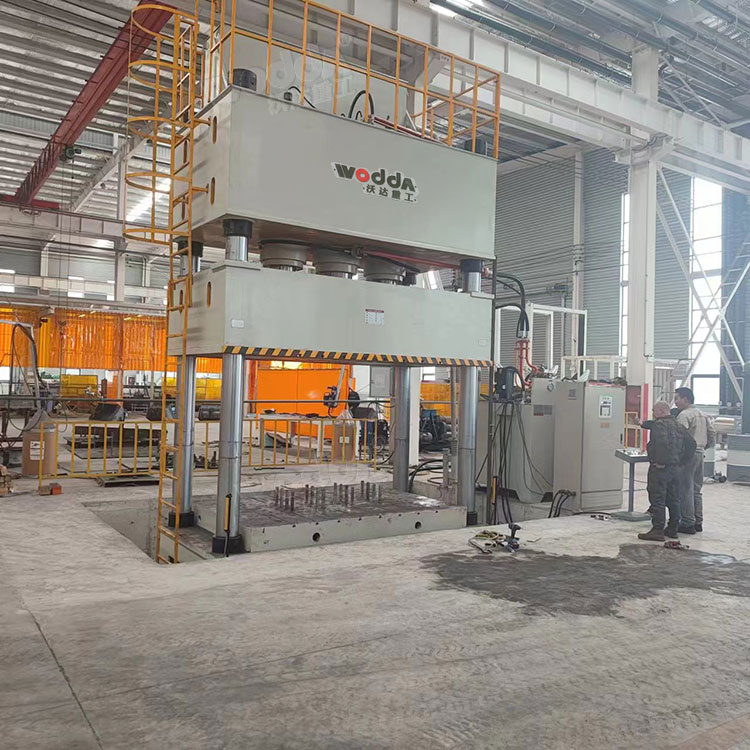

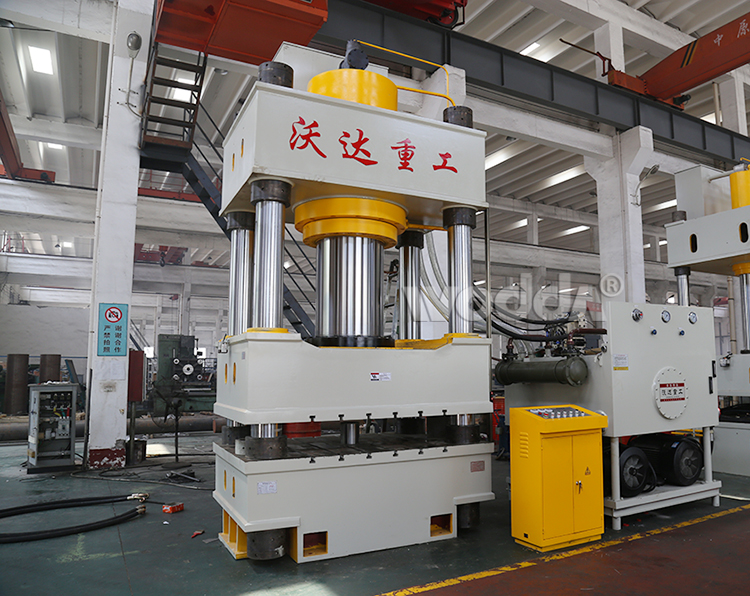

800吨三梁四柱液压机(YW32-800T)是山东沃达重工生产的一款热销产品同时时一款四柱拉伸液压机,机身采用三梁四柱式结构,主要由:上横梁、滑块、工作台、四根立柱、主缸、电气系统及液压系统等组成。简单、经济、实用,结构紧凑,动作灵敏可靠,速度快,能耗小,噪音低,压力和行程可在规定的范围内任意调节,操作简单。
800吨三梁四柱液压机适用领域:
800吨三梁四柱液压机适用于金属材料的压制工艺,如:金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等,还可实现塑料制品、粉末制品的压制成型工艺;所有拉伸及弯曲、成型等工艺;金属或非金属零件的压印、成形、浅拉伸、整形、覆模及切边等;可压制的典型产品有不锈钢洗手槽、浴池、锅炉封头、、像框、餐具、标牌、锁具、五金零件等;还适用于船舶、航空、航天等领域。
800吨三梁四柱液压机液压缸工艺:
1、缸底、钢筒、活塞、活塞杆整体锻打,材料:45#钢。
2、活塞导向套、支撑导向环镶注磷铜代替传统的尼龙材料,大大的提高了导向的稳定性和耐磨性。
3、活塞杆离了氮化,表面渗碳淬火,深度:0.03mm~0.04mm,电镀硬铬,层厚0.04mm~0.05mm。
4、立柱采用45#中碳钢,进行调质处理,表面淬火处理,电镀硬铬层厚0.04mm~0.05mm。
800吨三梁四柱液压机液压系统介绍:
1.液压装置
1.1 液压动力站安装形式:安装在主机右侧面地上,尽量减小噪音。
1.2 液压动力站装有油的过滤装置。隔板将吸油区和回油区分开,加油口有过滤器,保证液压油清洁度。
1.3 油箱液面高度由液体液位计显示。
1.4 油缸充液系统:充液阀安装于油缸底部,结构是常闭自吸式,滑块快速下行时,靠自重下降吸开充液阀,从充液油箱吸油。
1.5 管路选耐高压无缝钢管,管头处采用高压油管连接。
2.液压控制系统
2.1 液压系统工作压力为25MPa ,元件额定压力为31.5MPa 利于提高液压系统零部件的寿命。
2.2 高压主油泵选用国产优质---轴向柱塞泵,由电机驱动。通常主油泵电机组卧式安装。
2.3 液压控制系统采用二通插装阀集成系统。具有油阻小、通流量大、抗污染、响应快、安全可靠性高以及控制方式灵活和维修方便维修方便等优点。
2.4 二通插装阀集成设计,布局合理,便于制造,非常方便调试和维修。
2.5 液压控制系统分别实现下列主要功能:
a)泵头控制回路——由单向阀、溢流阀组成,实现系统建压和控制主泵过载、卸荷。
b)主缸加压回路——由二通插装阀及其先导电磁控制,实现压机加载力的无级调节。
C)压力设定回路——由主系统压力阀调节,实现顶出缸的动作。
800吨三梁四柱液压机技术参数:
YQ32系列800T三梁四柱液压机 | ||||
项 目 | 800t-A | 800t-B | 800t-C(双缸) | 800t-D |
液体最大工作压力Mpa | 25 | 25 | 25 | 25 |
滑块有效行程mm | 400 | 900 | 900 | 900 |
最大开口高度mm | 1200 | 1500 | 1500 | 1500 |
工作台有效面积 mm*mm | 1200*1000 | 1600*1600 | 2200*1600 | 1500*1500 |
空程下降速度 mm/s | 100 | 100 | 100 | 100 |
压制速度mm/s | 5—12 | 5—12 | 5—12 | 5—12 |
回程速度mm/s | 60 | 60 | 60 | 60 |
电机功率KW | 45 | 45 | 45 | 37*2 |
油泵排量mL/r | 160 | 160 | / | / |
顶出力t | 100 | 100 | 100 | 125 |
顶出行程mm | 350 | 350 | 350 | 350 |
800吨三梁四柱液压机功能:
1、计算机优化结构设计,三梁四柱式机构,简单、经济、实用。
2、液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与漏泄点。
3、独立的电气控制系统,工作可靠,动作直观,维修方便。
4、采用按钮集中控制,具有调整、手动和半自动三种操作方式。
5、通过操作面板选择,可实现定程、定压二种成形工艺,并具有保压延时等功能。
6、滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
附加配件:
1、移动工作台
2、冲裁缓冲装置
3、压边滑块、液压垫四角分别调压装置(拉伸不对称零件)
4、光电保护装置
5、换模用浮动导轨和滚动托架
6、模具快速夹紧机构
7、行程、压力、速度数显数控装置
8、触摸工业显示屏
9、液压系统加热、冷却装置。
