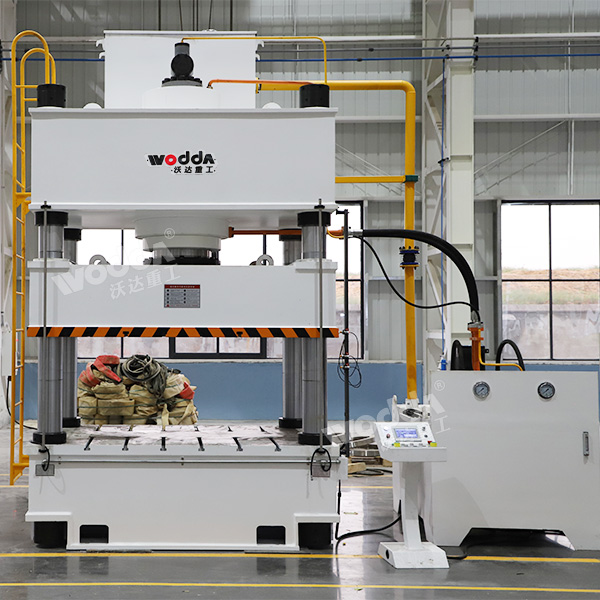

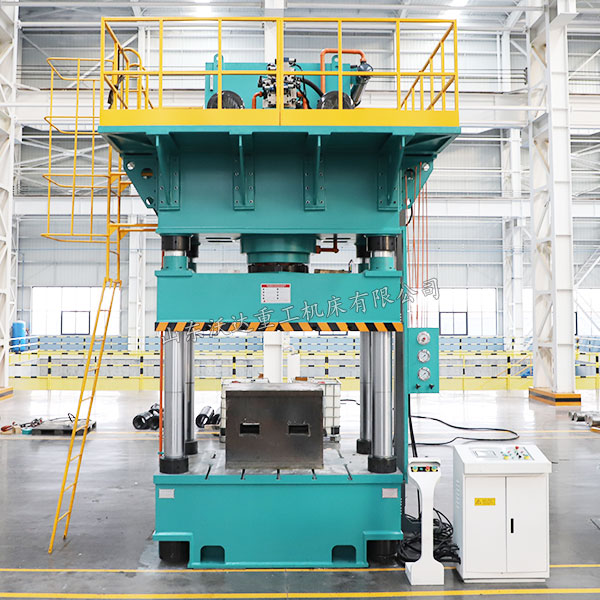

630吨四柱液压机：金属成型与复合材料压制的高效解决方案

630吨四柱液压机是一种应用广泛的液压设备之一，公称压力为6300kN，属于中大型液压机系列中的主流机型。该设备采用电气和液压传动系统，利用液压油作为介质，通过缸体和缸杆的相互作用，完成各种金属材料的压制、冲孔、剪切、折弯等工艺，以及粉末制品、复合材料、塑料制品的模压成型。

630吨四柱液压机是目前市场上较为成熟的液压机型号之一，具有工作速度快、节能环保、精度高、维护方便等优点，被广泛应用于机械制造、金属加工、建筑装潢、船舶制造、汽车零部件、复合材料成型等行业。

结构组成

630吨四柱液压机采用经典的三梁四柱式结构，由上横梁、下横梁（工作台）和活动横梁（滑块）组成三梁，四根高强度钢制立柱连接上下横梁，形成封闭的机身体。

上横梁：安装主油缸，提供核心压制力。

活动横梁（滑块）：与主缸活塞杆法兰连接，依靠四根立柱导向作上下运动。

下横梁（工作台）：安装模具，表面设有T形槽便于模具固定。

四根立柱：经淬火处理，提供导向和支撑，确保滑块运动精度。

主油缸：安装于上横梁孔中，提供6300kN的公称压力。

顶出缸（选装）：用于将成型后的工件顶出脱模。

液压系统：采用插装阀集成系统，减少泄漏点，提高动作可靠性。

电气控制系统：PLC可编程控制，支持多种操作模式。

结构特点

（1）高刚性机身设计

机身采用高强度钢板焊接成型，经计算机有限元分析优化设计，并经过热时效炉回火处理消除焊接应力，整体刚性好。

（2）插装阀集成液压系统

采用插装阀集成系统，减少了系统的泄漏点，提高了动作的可靠性，并延长了使用寿命。液压冲击小，减少了连接管路与泄漏点，提高了系统的整体性能和工作效率。

（3）智能化电气控制

配备PLC可编程控制器、人机界面，支持参数设置和故障诊断功能。部分高端设备支持远程监控和自动化生产线集成，实现一键操作，工序简单易操作。

性能优势

1、多功能性

630吨四柱液压机是一种多功能液压机机型，通过调整工作压力和更换模具，可以生产不同规格、不同形状的产品，实现一机多用的功能。适用于金属材料的拉伸、冲裁、弯曲、翻边、冷挤压等多种冲压工艺，以及粉末制品、磨料制品、塑料制品、绝缘材料的压制成型。

2、操作模式灵活

支持调整、手动、半自动三种操作方式，可根据不同的加工要求选择合适的操作模式。部分设备还具备PLC一键操作功能，实现全自动生产方式，不需要人工操作，即可通过电气系统完成整个生产过程，安全性高。

3、成型工艺多样化

可实现定压和定程两种成型工艺，具有保压延时功能，且延时时间可调。工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整，适应不同的加工需求。

4、伺服节能系统（可选配）

采用优质的伺服驱动液压系统，与传统液压设备相比，可节能省电。液压系统可满足不同的工艺对速度压力的变化要求，运动更平稳静音，有效提高运行速度与生产效率。

5、安全保护完善

配备机电一体化安全装置，如油缸下腔支撑回路、油缸上下腔互锁回路等，安全性优越。可选配光电保护装置、滑块安全栓等，确保操作人员安全。

典型应用案例

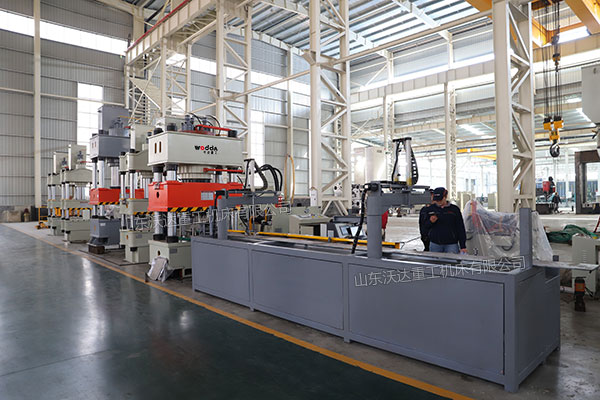

（1）锚杆托盘自动化生产线

630吨四柱液压机是锚杆托盘液压机中的常用型号，可冲压300×300×20mm以内的锚索托盘成型。搭配全自动上料装置、推料装置、成品收集装置等，可实现锚杆托盘的剪切、冲孔、压型等一次完成，真正实现了自动化生产。

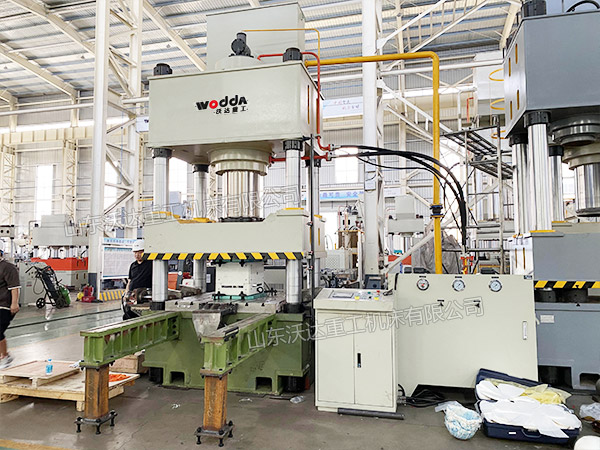

（2）防弹头盔成型

630吨防弹头盔成型液压机采用三梁四柱式设计，应用于凸包式防弹头盔成形时可以有效的避免局部成形造成的开裂，实现负角成形，提高成形的质量，确保成形后头盔厚度均匀。可一模出一个，也可一模出两个，适用于热压成型凯夫拉芳纶头盔、PE头盔、防弹背心板、防弹面罩等。

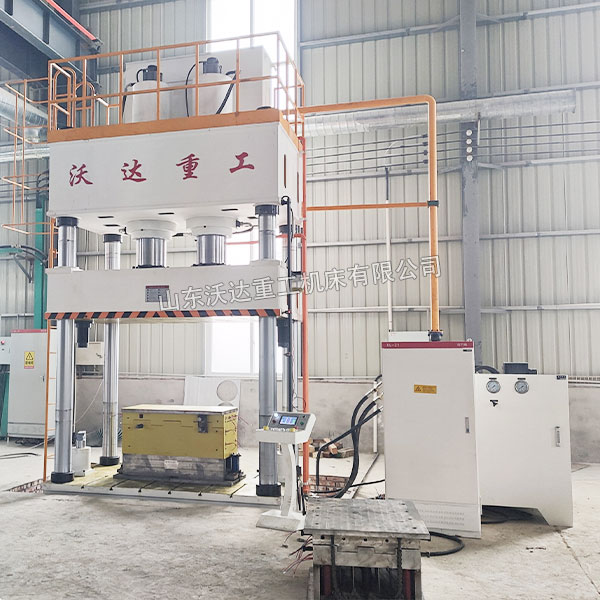

（3）复合材料模压

630吨复合材料液压机主要用于热固性（玻璃钢）塑料制品、热塑性制品的整体模压成型，适用于SMC、BMC、DMC、GMT等各种团材及片材的模压成形。配备模温机，可选电加热或油加热两种加热方式，模具加热均匀，温控可达±2℃。

应用领域

630吨四柱液压机凭借其强大的压制能力和灵活的工艺适应性，在多个行业领域发挥着重要作用：

金属成型加工：钢材、铝材、铜材的冲压成型、深拉伸、弯曲加工；汽车零部件（车门、发动机罩、翼子板等）。

粉末冶金行业：高精度零件的压制成型，如齿轮、轴承套等；精密陶瓷、电子陶瓷及硬质合金制品。

复合材料成型：SMC、BMC、DMC、GMT等团材及片材的模压成形；玻璃纤维、碳纤维复合材料成型。

塑料制品加工：热固性塑料和热塑性塑料的压制成型。

家电制造：冰箱外壳、洗衣机零部件等家电产品的冲压成型。

建筑建材：耐火材料、树脂井盖、玻璃钢制品等。

封头拉伸：压力容器、储罐、锅炉封头的冷压/热压成型。

选型要点

明确加工需求：确定工件材质、尺寸、形状及年产量；

吨位匹配：630吨适用于中大型工件，确保压力余量充足；

行程与开口高度：根据模具高度和工件尺寸选择；

工作台尺寸：确保能容纳最大模具和工件；

控制系统：根据自动化需求选择PLC或普通电控；

节能考虑：优先选择伺服系统，长期运行更经济；

售后服务：选择具有丰富生产经验、良好信誉的液压机厂家。

企业在选购630吨四柱液压机时，应综合考虑制品工艺要求、设备性能参数和液压机厂家服务能力，选择适合自身生产需求的液压机，以实现高效、稳定、可持续的复合材料制品生产。
