500吨四柱液压机安装调试现场

作者:山东沃达重工   发表时间:2024-02-23

500吨四柱液压机是常用的锻压设备,一般根据工件、工艺的特点来设计定做工作台面、开口、行程、配置等。500吨四柱液压机大小部件均经过精密铸造,安全系数和稳定性都非常高,适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷(热)挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。

500吨四柱液压机是山东沃达重工液压机厂家为某板材加工厂家定做的液压压力机,机器公称压力5000KN,液压机工作台面有效尺寸1400x1300m,液压缸最大行程800mm,开口高度1000mm,本系列压机是一种通用设备,更换模具即可生产其他工件。本机的工作压力,压制速度,行程均可根据工艺需要在规定的参数范围内调节。

500吨三梁四柱液压机主要技术参数:

设备型号:YQ32-500T

公称压力:5000KN

系统压力:25Mpa

滑块行程:800mm

开口高度:1000mm

台面尺寸:1400*1300mm

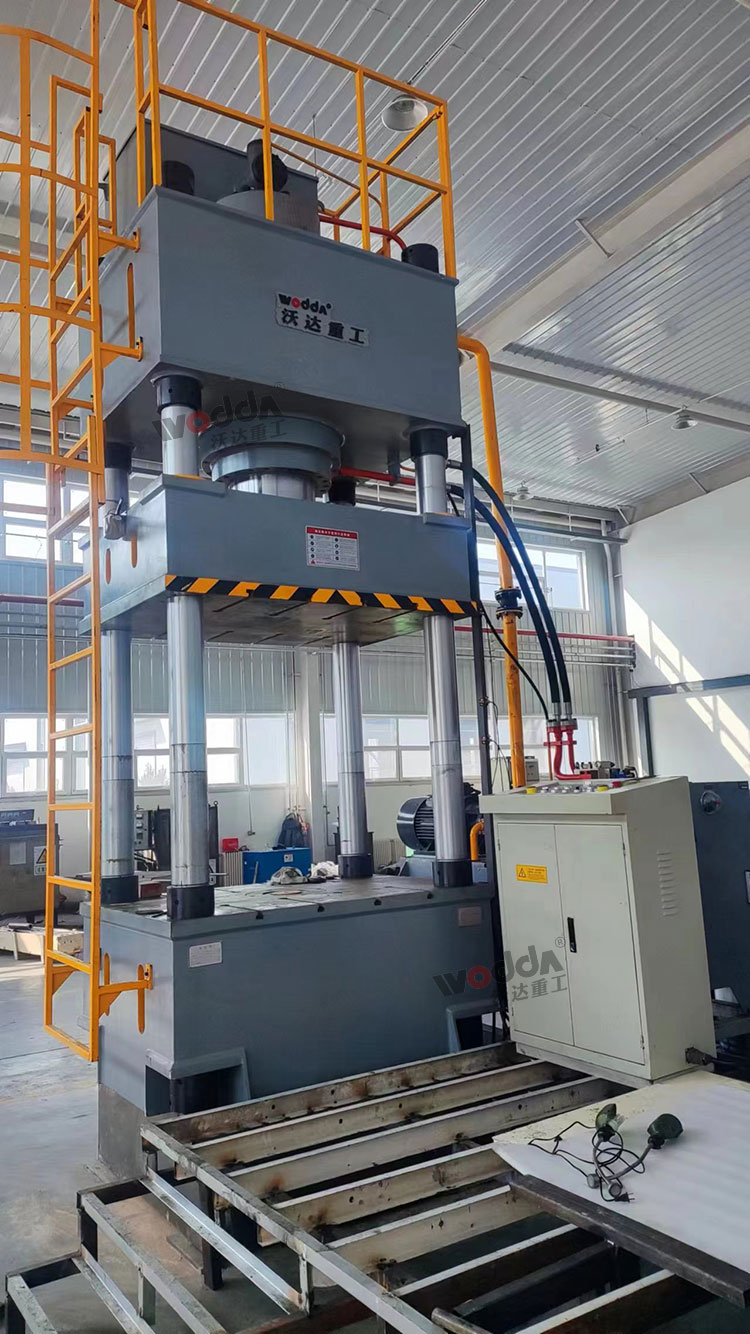

500吨三梁四柱液压机客户现场

500吨三梁四柱液压机客户现场

500吨四柱液压机性能特点:

1、四柱式结构,刚性好、精度高;结构紧凑、性价比高经济适用。

2、液压控制采用插装阀集成系统,冲击小、动作可靠,使用寿命长,泄露点少。

3、新型油缸密封元件,可靠性强,寿命长。

4、拉伸、压边滑块可连成一体,实现单动工艺动作。

5、导轨自动润滑装置。

6、机电一体化安全装置。如:油缸下腔支撑回路、油缸上下腔互锁回路等,安全性优越。

7、电气系统采用PLC控制。

8、可实现定压、定程两种成型工艺,具备保压延时功能,延时时间可调。

9、工作压力、行程可在规定范围内按工艺要求调节,操作简便。

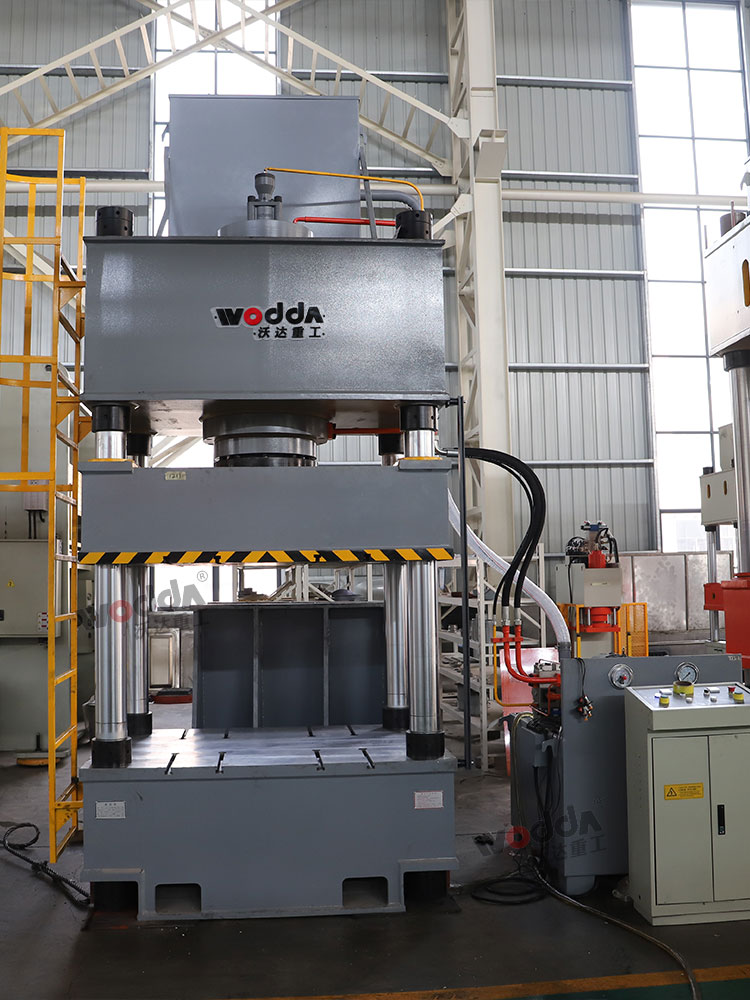

500吨四柱液压机车间实物图

500吨四柱液压机车间实物图

500吨四柱液压机安全操作事项:

1.不了解机器结构性能或操作程序者不应擅自开动机器;

2.机器在工作过程中,不应进行检修和调整模具;

3.当机器发现严重漏油或其它异常(如动作不可靠、噪声大、振动等)时应停车分析原因,设法排除,不得带病投入生产:

4.不得超载或超过大偏心距使用:

5.严禁超过滑块的大行程,模具闭合高度小不得小于600mm。

6.电气设备接地必须牢固可靠:

7.每天工作结束:将滑块放至下位置。
