630吨锚杆托盘液压机

630吨锚杆托盘液压机

品牌:山东沃达重工

型号:YQ32-630T

产地:中国山东滕州

简介:630吨锚杆托盘液压机也称630吨三梁四柱液压机,液压机厂家热销机型,可搭配锚杆托盘模具、自动送料机等组成锚杆托盘自动化生产线。

咨询报价:18963222388
产品详情

锚杆托盘液压机是四柱液压机一种,又称为矿用锚杆托盘冲压压力机,是全自动生产设备,可完成剪切,冲压,压型一次成型,自动化程度高。锚杆托盘液压机生产线由四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成,并包含相应的电控系统和动力系统。

锚杆托盘液压机大多采用三梁四柱液压机结构形式,型号有200吨、315吨、400吨、500吨、630吨、800吨、1000吨等,根据钢板的厚度和材料性质等选型。可搭配锚杆托盘模具、自动送料机等组成锚杆托盘自动化生产线。

630吨三梁四柱液压机

锚杆托盘液压机可根据大小分为以下三种:

1、压制的托盘大小为150*150*8,150*150*10 使用315吨和400吨锚杆托盘液压机。

2、压制的托盘大小为200*200*14,240*240*14 使用500吨锚杆托盘液压机加工成型

3、压制的托盘大小为300*300*16 使用630吨、800吨、1000吨锚杆托盘液压机压制大尺寸锚杆托盘。

锚杆托盘液压机配套锚杆托盘模具:常用的型号包括120*120*6、120*120*8、120*120*10、150*150*10、150*150*8、140*140*10、140*140*8、200*200*12、270*270*14、300*300*16、300*300*20。模具分剪切压型一体和只压型两种。

本文给大家介绍的是常用的630吨锚杆托盘液压机,也称630吨三梁四柱液压机,压型范围广,通用性强,而且配套生产线,节省人力的同时大大提升了生产效率。

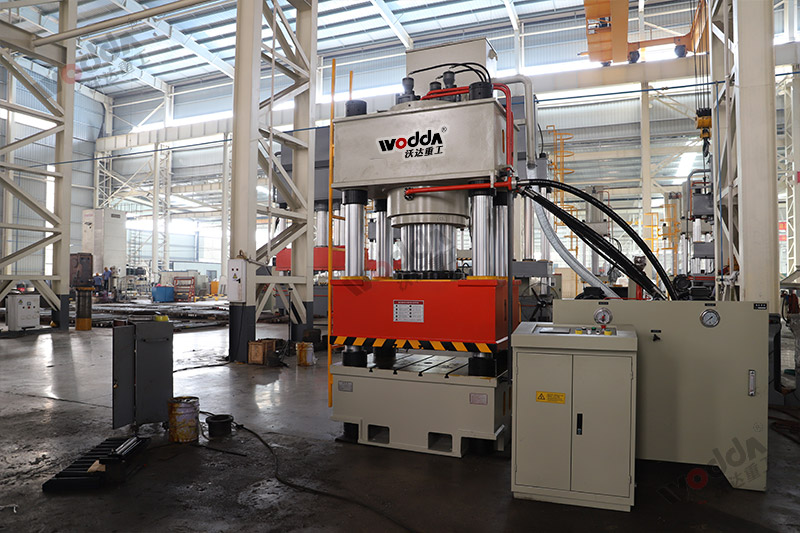

630吨锚杆托盘液压机

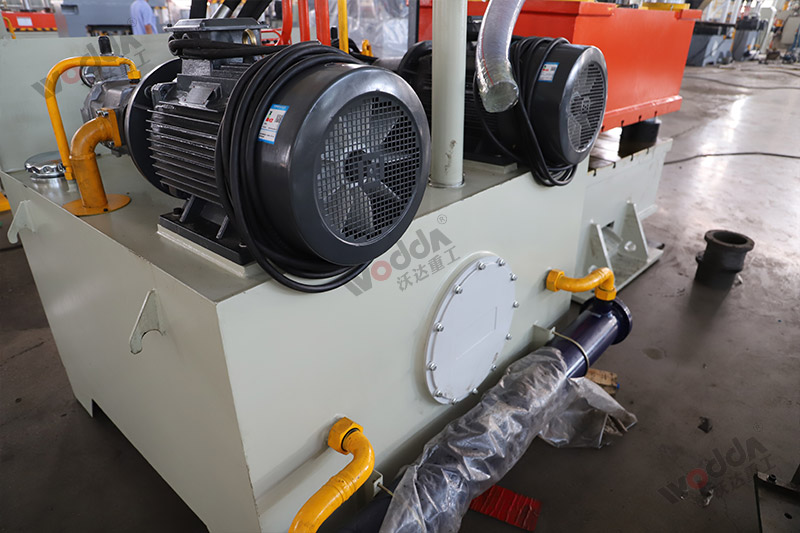

630吨锚杆托盘液压机由主机及控制机构两大部分组成。锚杆托盘液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。设备除了用于冲压生产锚杆托盘外,还适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷热挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。

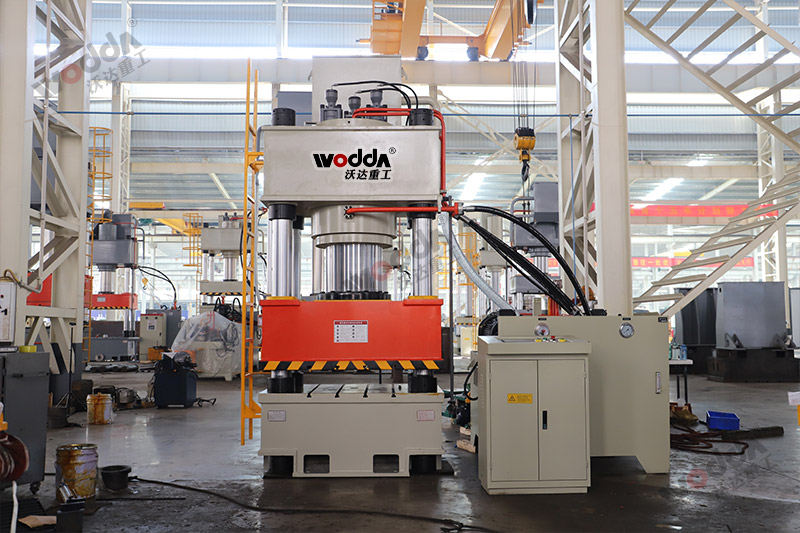

630吨锚杆托盘液压机

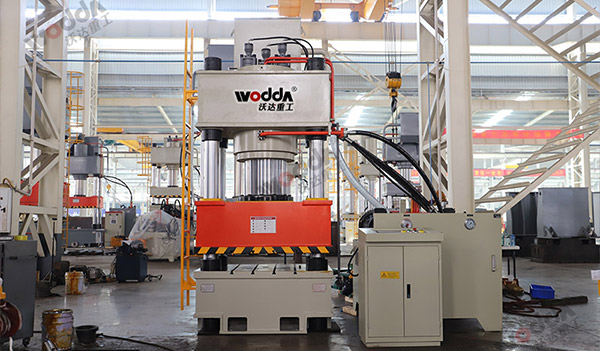

630吨锚杆托盘液压机

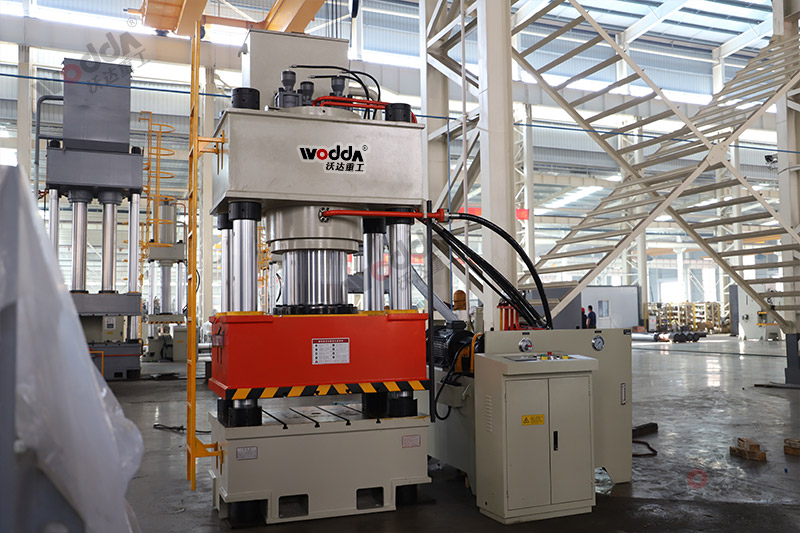

630吨锚杆托盘液压机

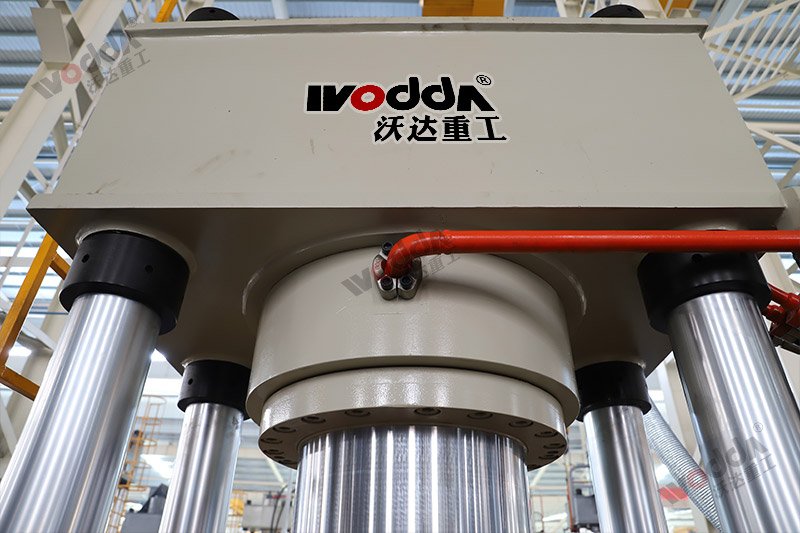

630吨锚杆托盘液压机

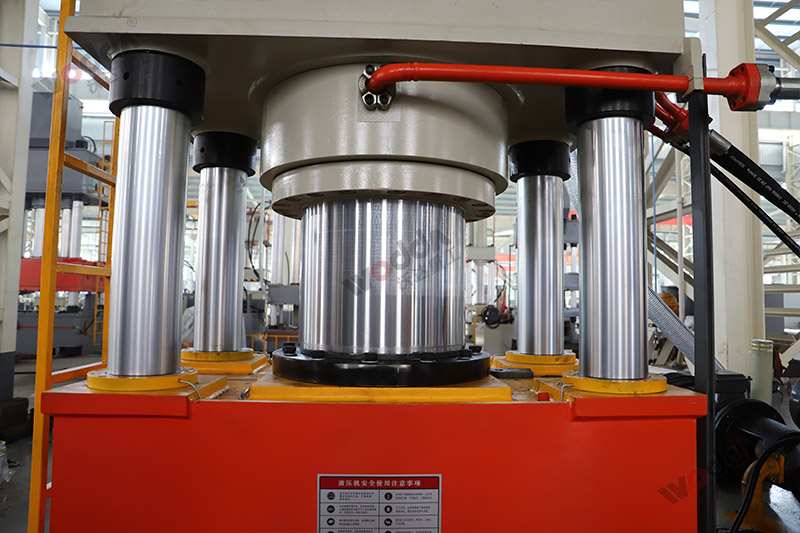

630吨锚杆托盘液压机结构特点:

1、计算机优化结构设计,三梁四柱式结构,简单、经济、实用。

2、液压控制采用插装阀集成系统,其中常规机500t以下采用电液滑阀控制系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄露点。

3、独立的电气控制系统,工作可靠,动作直观,维修方便。

4、采用按钮集中控制,具有调整、双手单次循环二种操作方式。

5、通过操作方式选择,可实现定程、定压二种成形工艺,并具有保压延时等性能。

6、工作压力、行程根据工艺需要在规定范围内可调。

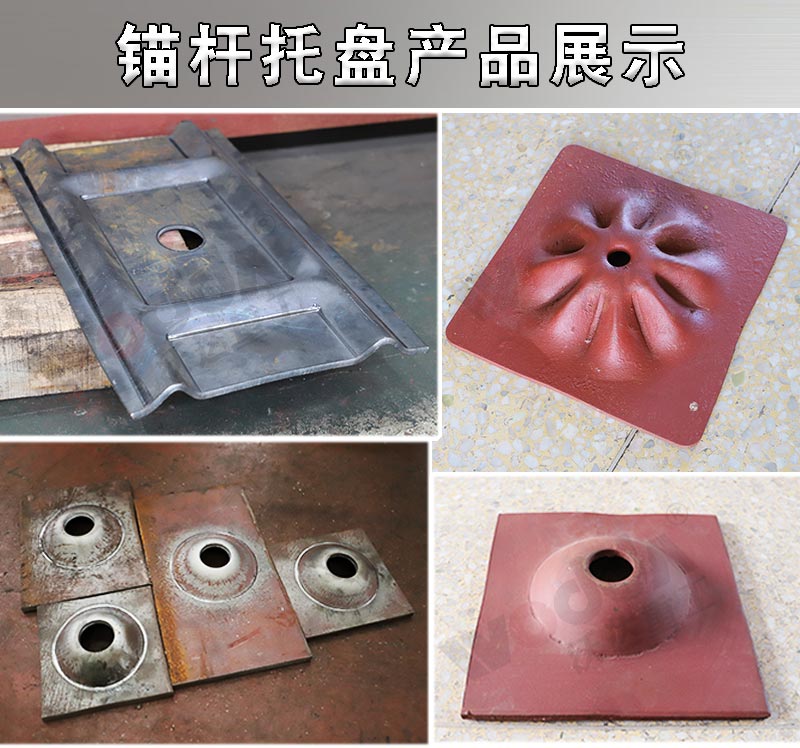

锚杆托盘成品

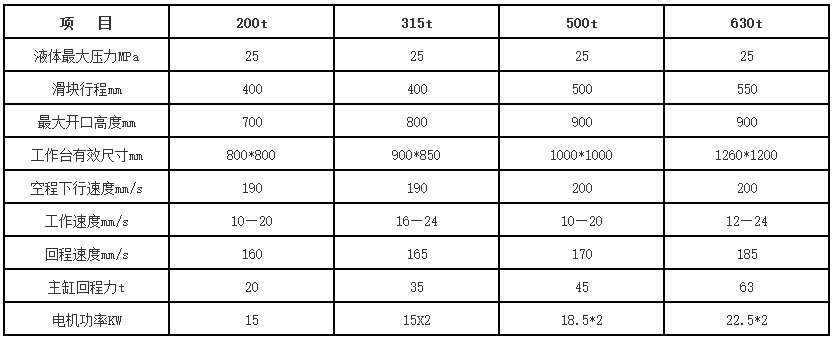

630吨锚杆托盘液压机技术参数:

630吨锚杆托盘液压机参数

630吨锚杆托盘液压机电器系统:

1、电源数据,接线要求和注意事项

锚杆托盘液压机采用三相四线制AC380V;50HZ的电源供电。电源进线为3×35mm2+1×16mm2铜芯导线。PLC输入、输出信号、继电器的控制及电磁阀线圈电源由直流开关电源提供的电源供电,交流接触器及指示灯等由AC110V电源供电。

2、电气系统正常工作所具备的环境条件

电源电压:3相AC380V±10%;50HZ±10%

环境温度:0℃ - 45℃

环境湿度:20% - 75% 无冷凝

运输及储藏温度:-20℃ - +70℃

注意:在锚杆托盘液压机工作的环境空气中不能含有灰尘、酸、盐和腐蚀性气体。

山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机生产厂家,ISO9001质量管理体系和欧盟CE认证企业,可按用户对液压机的不同要求定做生产三梁四柱液压机、单柱液压机、框架液压机、金属拉伸成型液压机等液压机,为您提供液压机一站式解决方案。
