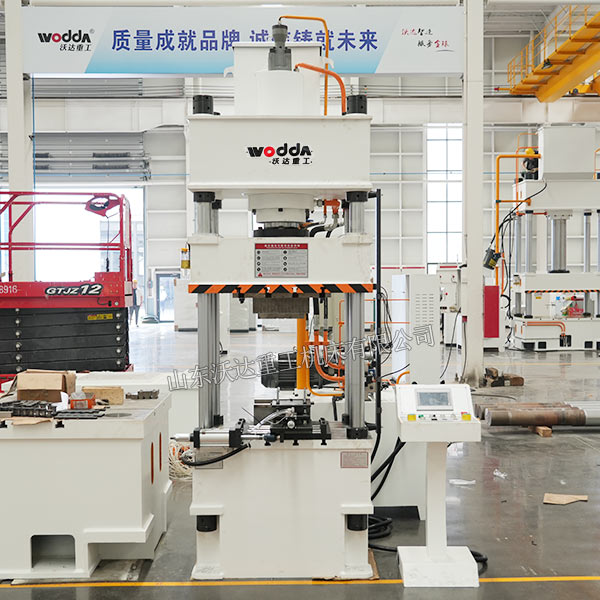

100吨链条压装机

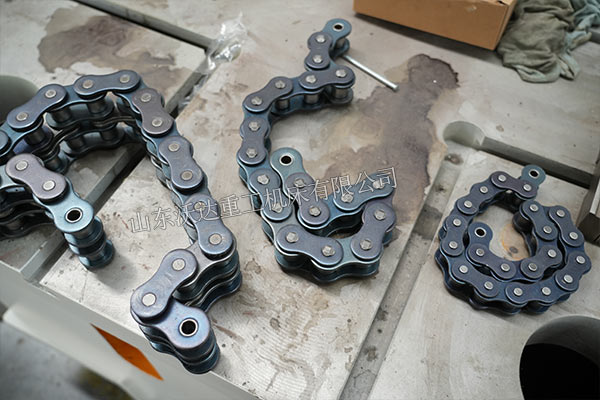

100吨链条压装机是一款专为链条装配、压装、铆接等工艺设计的100吨四柱液压机，公称压力1000KN，采用经典的四柱结构，结合链条压装工艺的特殊需求，广泛应用于摩托车链条、工业传动链条、输送链条、自行车链条等金属链条的压装、铆合、拆卸及检测作业。设备结构稳固、操作简便、精度高，是链条制造及维修行业的理想设备。

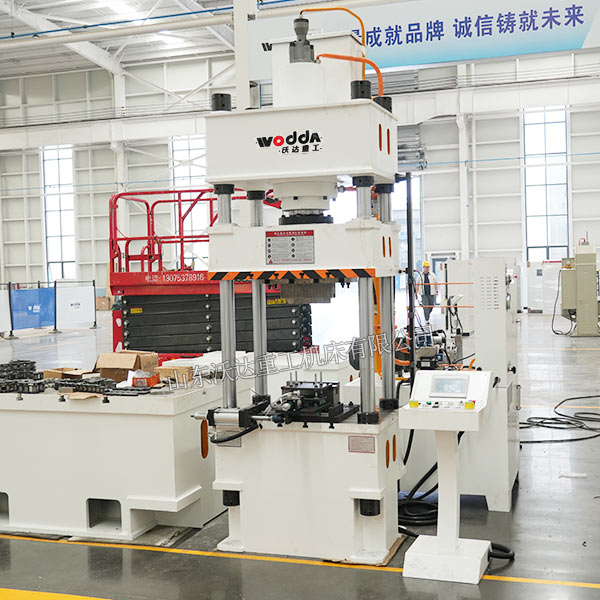

100吨四柱液压机性能特点：

1、计算机优化结构设计，三梁四柱式结构，简单、经济、实用。

2、液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连续管路与泄漏点。

3、独立的电气控制系统，工作可靠，动作直观，维修方便。

4、采用按钮集中控制，具有调整、手动和半自动三种操作方式。

5、通过操作面板选择，可实现定程、定压二种成型工艺，并具有保压延时等功能。

6、滑块的工作压力，空载快递下行和慢速工作的行程范围均可根据工艺需要进行调整。

工作原理

100吨链条压装机基于帕斯卡原理工作，利用液体压强传递压力，实现链条的精准压装：

工件定位：将待压装的链条组件放置在100吨四柱液压机工作台上的定位夹具中，确保工件位置准确。

模具对准：根据链条规格选择合适的压装模具，安装于滑块下端和工作台上，确保上下模具对中。

压装阶段：启动设备，液压泵将液压油送入主液压缸，推动滑块下行，压装模具对链条销轴、链板等进行压入、铆合或拆卸作业。

保压阶段：达到设定压力后保持一定时间，确保压装牢固可靠。

回程阶段：保压完成后，液压系统换向，滑块上行回程，取出已完成压装的链条工件。

循环作业：设备自动进入下一个工作循环，实现高效连续生产。

技术参数

设备型号：YQ32-100T

公称压力：1000KN

系统压力：25Mpa

滑块行程：500mm

最大净空距：800mm

台面尺寸：700*620mm

注：以上参数仅供参考，机器实际参数请以技术方案为准。

适用领域

液压机厂家山东沃达重工可根据用户需要增加冲裁缓冲、打料、移动工作台等装置。另外用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。轴类零件的压制工艺，型材的校准。扣压，轴承类零件的压装，也可用于板材零件的弯曲、定型、压印、套型、拉伸等工艺。
