100吨单臂液压机

100吨单臂液压机

品牌:山东沃达重工

型号:YQ41-100T

产地:中国 山东 滕州

简介:100吨单臂液压机是常用的一款压装、校直校正、整形等多功能型中小型液压机,又称为C型100吨单柱液压机。设备根据其机身结构为C型开式而得名,采用计算机优化结构设计,刚性好,结构简单,操作方便。

咨询报价:18963222388
产品详情

100吨单臂液压机是常用的一款压装、校直校正、整形等多功能型中小型液压机,又称为C型100吨单柱液压机。设备根据其机身结构为C型开式而得名,采用计算机优化结构设计,刚性好,结构简单,操作方便。根据工件需要、工艺需求,选择合适吨位结构的单臂液压机。

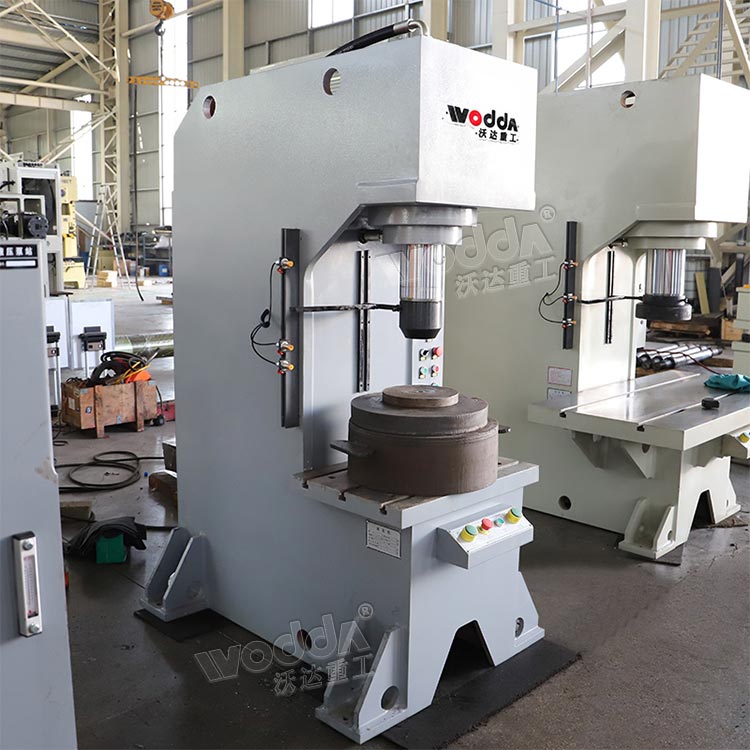

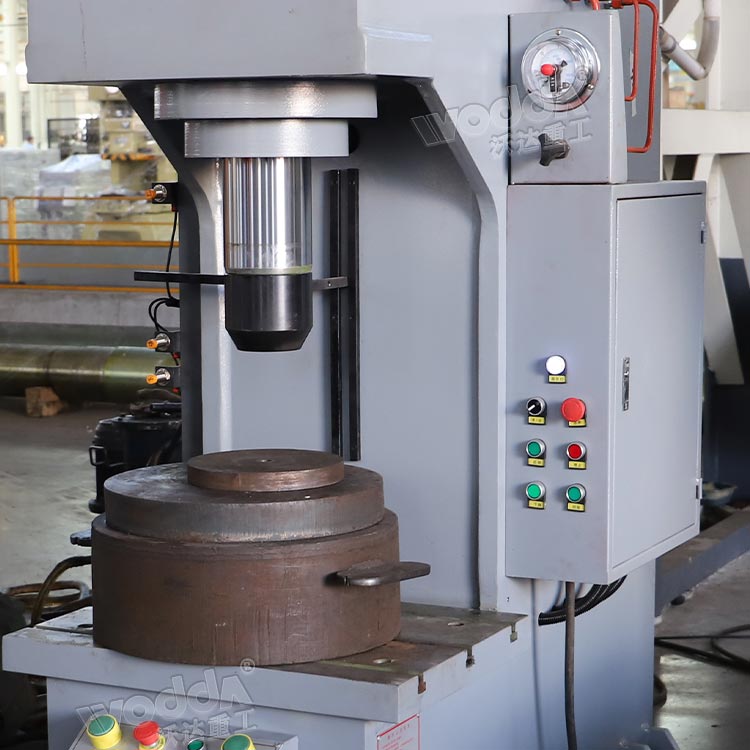

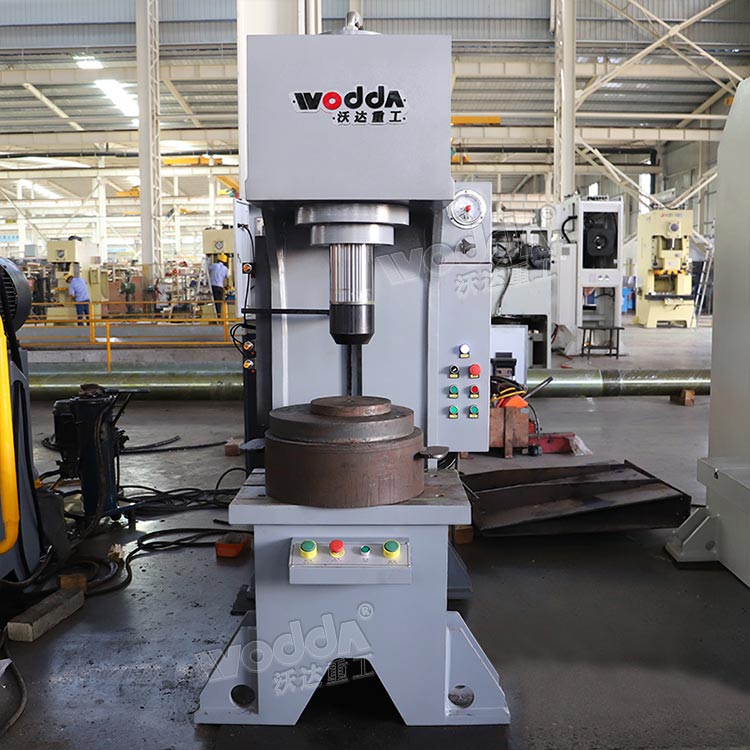

100吨单臂液压机车间实拍图:

100吨单臂液压机

100吨单臂液压机

100吨单柱液压机

100吨单柱液压机

C型单柱油压机

C型单柱油压机

100T单柱液压机(压头式)

100T单柱液压机(压头式)

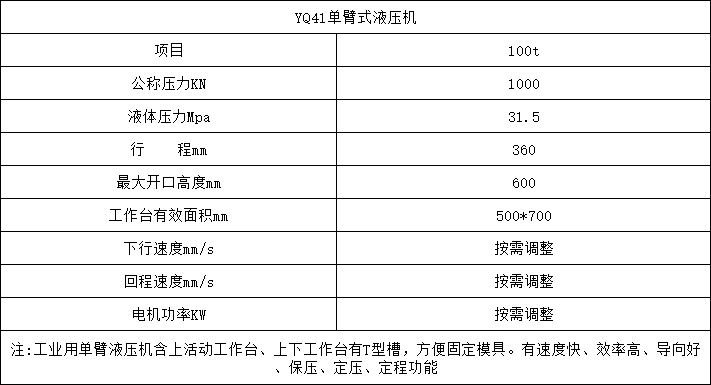

100吨单臂液压机技术参数:

100吨单臂液压机参数

注:以上参数仅供参考,机器实际参数请以山东沃达重工史经理18963222388(微信同号)技术方案为准。

设备用途:

本系列单臂液压机适用于轴类零件、型材的校正和轴套类零件的压装。同时也能完成板材零件的弯曲、压印、套形、简单零件的拉伸等工艺动作,也可用于压制要求不很严格的粉末、塑料制品。可作轴类及各种型材作校正工艺、校直、弯曲工作。亦可用于轴套类零件及电机转子的压装工作,如加上适当的模具,还可用于简单拉伸、挤压压制成型、落料及冲孔,用途广泛。

一、100吨单臂液压机的机器及结构概述

1、100吨单臂液压机的机身为C型单臂式结构,由主缸和液压动力系统及电器系统等部件组成。机身采用有限元设计结构,优质钢板焊接而成,焊后经过高频振动处理消除焊接应力,高钢度,确保机身不易变形。

2、100吨单臂液压机的压制缸吨位由一只活塞缸实现,缸体为优质锻钢,活塞杆表面经中频淬火处理,硬度高,使用寿命长。油缸主要密封件采用优质密封圈,确保密封可靠。

二、100吨单臂液压机的液压系统

1、液压系统装置位于机身内,可以减少占地空间,液压机操作使用方便。也可根据用户需求,外置液压系统。

2、液压系统采用插装集成系统,动作灵敏,工作可靠,密封性能好。

3、液压机的泵站由油箱、高压泵、电动机、插装阀等组成,油箱由钢板焊接而成,酸洗处理。油箱采用封闭式油箱,吸油区和回油区分开、油箱设有清洗窗口和放油塞,使清洗、换油方便。油泵吸油口装有直通式吸油滤油器,确保油的清洁度,保证了油泵和阀的使用寿命。

4、液压系统密封可靠,不渗不漏。液压机主要管路采用法兰连接和抗震管夹。

三、100吨单臂液压机的电气控制系统

1、独立的电气柜,内装空气开关、继电器等电器控制系统。

2、压力机的各种报警信号,限位开关与压机动作实现程序联锁。

3、液压机设有集中控制面板,面板上布置有必要的操作按钮和选择开关。
