封头油压机,即封头拉伸油压机,是一种封头一次性冷压成型生产设备,可用于压制各种规格的封头以及压力容积的端盖。与封头旋压机相比,具有占地面积小、生产效率高、成型效果好等优点,适合大批量生产封头,单件成本低。

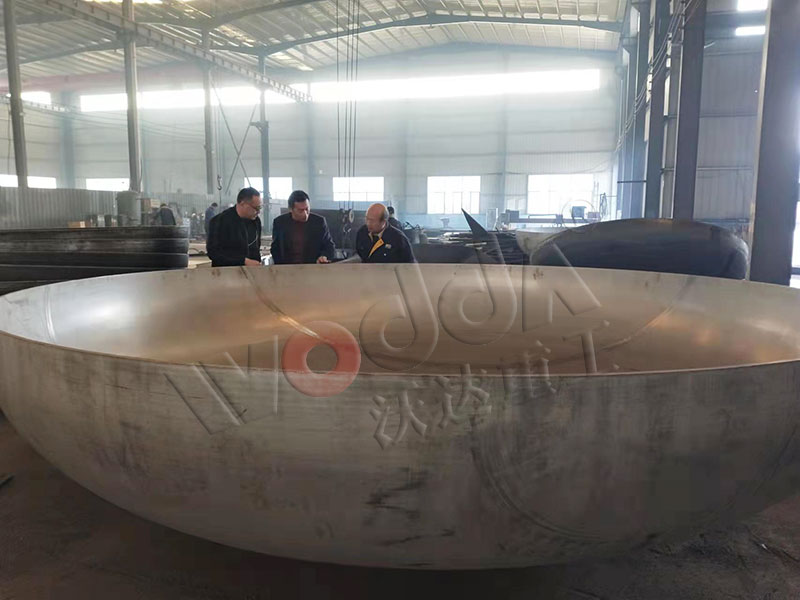

2500吨封头油压机是压制标准型罐体弧形封头和复合版圆弧封头的生产设备,支持直径2米以内的金属封头一次性冷压成型。本机配备PLC控制系统,支持半自动操作,节省人力;平均3~5分钟压制一个封头,生产效率高;所成型封头无飞边,厚度均匀,几何尺寸标准,误差小。
一、2500吨封头油压机的技术参数表
项 目 | 单位 | 参数 |
公称力 | KN | 25000 |
液体工作压强 | MPa | 25 |
拉伸力 | KN | 13000 |
拉伸滑块行程 | mm | 450 |
压边力 | KN | 3000*4 |
压边缸行程 | mm | 650 |
压边滑块最大开口高度 | mm | 1800 |
工作台尺寸 | mm | 2300×2300 |
空载下行速度 | mm/s | 120 |
工作速度 | mm/s | 6-18 |
回程速度 | mm/s | 100 |
电机功率 | KW | 45×2 |
顶出力 | t | 200 |
顶出行程 | mm | 550 |
设备重量(约) | t | 110±2 |
其他 | 含PLC控制、油温冷却装置、比例阀、伺服系统等 |
二、封头油压机的工艺动作
常规动作顺序为:拉伸滑块快降—双手下压,压边滑块快降—压边滑块慢降到位—拉升滑块慢降,加压—拉伸压头慢降,拉伸到位—拉伸压头脱模回程—压边滑块回程到位—拉伸压头升至上限位—顶出缸顶出—顶出缸退回;还可以根据客户的工艺要求定制各种动作。
三、封头油压机的结构工艺
这款2500吨封头油压机的机身采用四梁四柱式内外滑块双动结构,刚性好;拉伸滑块和压边滑块分别布置和悬挂在上梁下,压边滑块立柱导向套采用对开式便于维修和更换;整机全部采用计算机三维有限元优化设计,强度高、刚度好、外形美观。拉伸油缸采用活塞缸结构,固定在上横梁中心孔内,缸体经过滚压处理,活塞杆进过调质,表面经过镀硬铬抛光处理,耐磨、美观、耐腐蚀。
