1000吨镁碳砖成型液压机

镁碳砖是一种复合耐火材料，主要用于转炉、交流电弧炉、直流电弧炉的内衬，钢包的渣线等部位。压制镁碳砖成型的机器设备选用液压机可实现自动化生产，根据镁碳砖的规格尺寸及山东沃达重工公司的设计经验，常用1000吨、1200吨、1500吨等液压机配合模具来实现。

本机是一台1000吨四柱液压机，是专为生产耐火材料镁碳砖产品定做的专用液压机，也称1000吨镁碳砖成型液压机，四柱式导向设计，精度高，结构稳固，适用于生产镁碳砖、硅砖高铝砖、镁碳砖、镁钙砖等耐火材料产品。同时，1000吨四柱液压机具有高压力、自动化智能（PLC伺服系统）、安全可操作等性能特点，能够满足镁碳砖加工的工艺要求，并提高生产效率和砖坯质量。

1000吨镁碳砖成型液压机

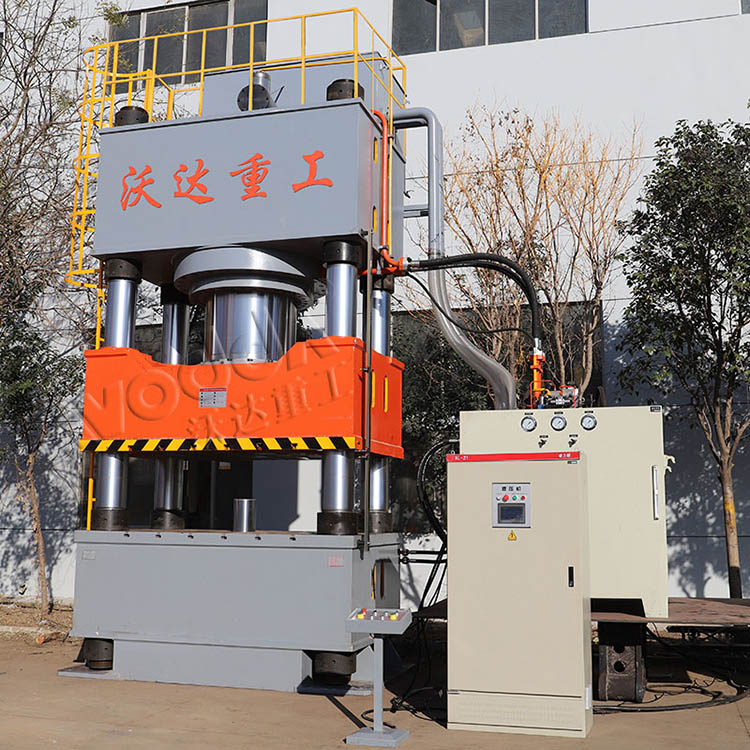

1000吨四柱液压机

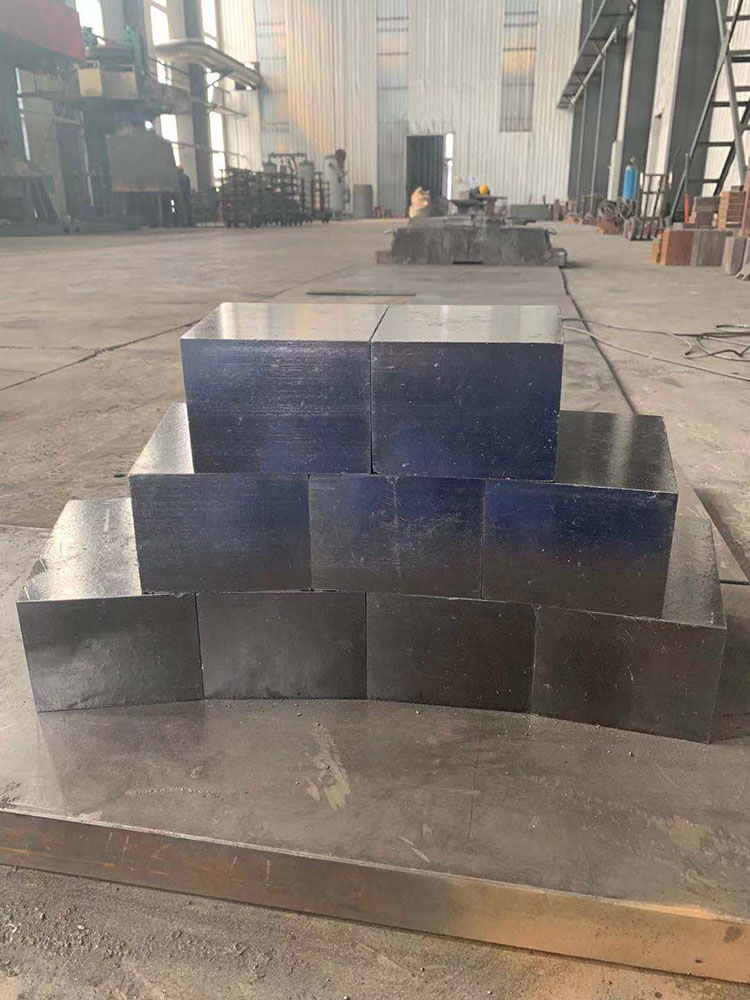

镁碳砖成品

1000吨镁碳砖成型液压机的结构说明：

1、主机说明

（1）四柱结构，包括上梁、滑块、立柱等，上梁、滑块、工作台三大件均采用优质钢件，经计算机优化，强度高，抗变形能力强。

（2）工件经过回火或振动实效降低内应力，保证了液压机精度长期不变。

（3）三梁经数显镗床、龙门铣等设备加工而成。

（4）液压机立柱采用45号钢粗车，精车精磨，镀硬铬工艺，表面粗糙度达到Ra0.2-0.4以上，提高了导向精度。

（5）每个立柱上采用四螺母结构，上梁与工作台均提高了预紧性能，保持精度稳定性，提高了油压机寿命。

（6）在液压机右侧行程开关处安有标尺，便于确定各个发讯位置。

2、油缸

（1）油缸结构为缸体、活塞杆、活塞头、缸口导套、法兰等。

（2）作为重要件的主油缸缸体用整体锻件，并且进行探伤实验。

（3）缸体内部采用粗车、精车、滚压等工艺，保证缸体内壁光洁度，为Ra0.2-0.4，保证了密封效果，延长了密封寿命。

（4）主缸缸口密封采用优质材料，特殊结构密封，密封效果远远好于目前市场上采用的YA圈和YX圈。

3、液压系统

（1）液压系统采用二通插装阀，结构紧凑，减少泄漏点，响应时间快。

（2）主泵采用恒功率高压柱塞泵，浸油立式安装，减少了噪音，吸油效果好，提高了泵的寿命。

（3）主缸上面设有大容积的充液箱，保证快速充液，减少上压时间，增大散热面积，降低油温。

1000吨四柱液压机性能特点：

1.计算机优化结构设计，三梁四柱式结构，简单、经济、实用；

2.液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减少了连结管路与泄漏点；

3.独立的电气控制系统，工作可靠，动作直观，维修方便；

4.采用按钮集中控制，具有调整、半自动两种操作方式；

5.通过操作面板选择，可实现定程、定压两种成形工艺，并具有保压延时等功能；

6.1000吨四柱液压机滑块的工作压力，空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

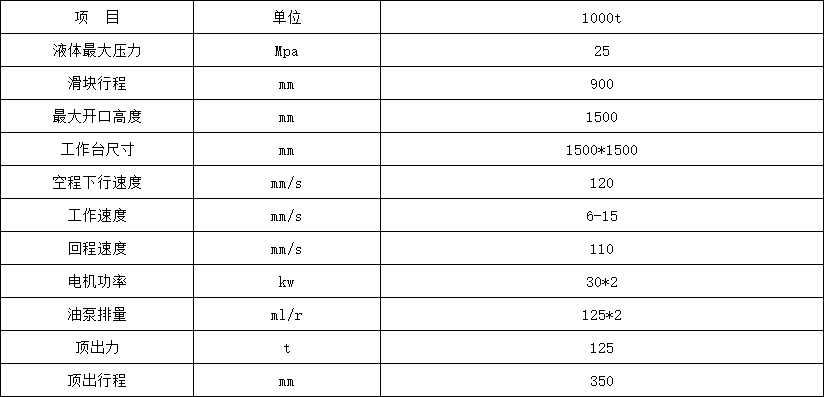

1000吨镁碳砖成型液压机技术参数：

注：以上1000吨四柱液压机参数仅供参考，机器实际参数请以山东沃达重工史经理18963222388（微信同号）技术方案为准。
