315吨四柱液压机与315吨框架式液压机优劣势分析

作者:山东沃达重工   发表时间:2023-12-15

315吨液压机是山东沃达重工常备设备之一,根据设备功能用途不同,分为不同结构:315吨四柱液压机、315吨框架式液压机、315吨单柱液压机、315吨龙门液压机与315吨卧式液压机等,其中315吨四柱液压机与315吨框架式液压机是锻压企业常采购设备,系统压力为25Mpa,最高为31.5Mpa,这两种机型均可按照实际需求进行定制,包括工作台面、开口高度、行程等可按需设计。设备由主机、液压系统、电气控制系统等组成。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、移动操纵台等组成。那么315吨四柱液压机与315吨框架式液压机优劣势你知道吗?山东沃达重工作为制造经验丰富的液压机厂家之一,给大家详细分析一下。

315吨四柱液压机由立柱、上下横梁、滑块、油缸等构成,采用优化液压系统和控制系统,可提高导向精度,延长设备使用寿命。根据不同的加工工艺,该液压机具有装配、成型、校正、裁剪、冲压、拉伸等功能。

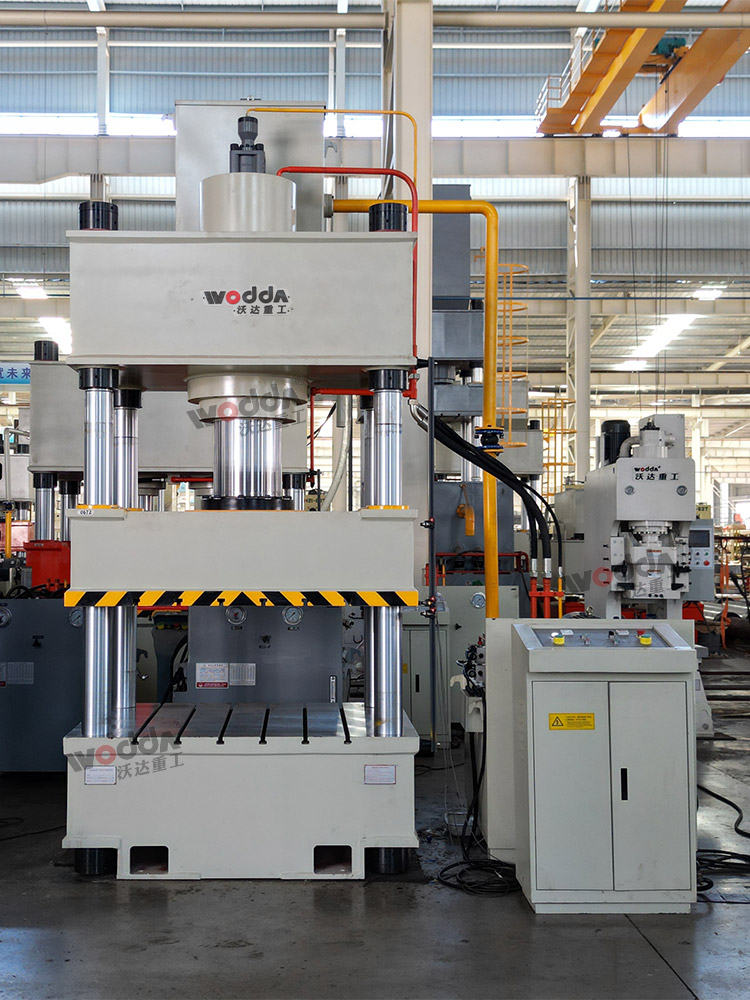

315吨四柱液压机

315吨四柱液压机

315吨四柱液压机优劣势如下:

1、优点

设备轻便,订制范围可定制1-5000吨;操作时可视空间广;设备更经济实用。

2、缺点

抗偏载能力弱;安装重型模具时容易晃动。

315吨框架式液压机采用先进的焊接技术,上下活动空间大,便于工件的压制,可预置工作压力,可配电子数码吨位显示,液压系统散热装置。独立可移动泵站,回程液控卸荷,可选装防护网。设备采用全钢板焊接的框架式结构,精度保持性好;四角八面导轨,导向精度高,抗偏载能力强,并采用集中润滑。

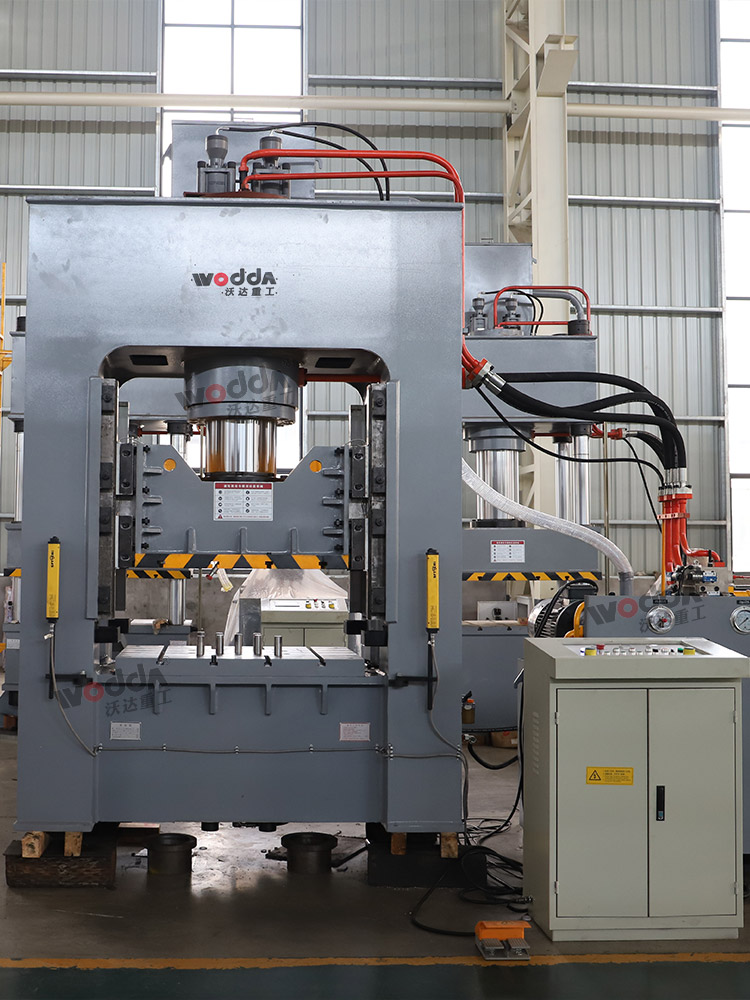

315吨框架式液压机

315吨框架式液压机

315吨框架式液压机优劣势如下:

1、优点

开模与闭模稳定,震动小;导向性好,抗篇载能力强,提高片材流动均匀性;适用范围更广泛。

2、缺点

设备比较重,不易移动;操作空间比四柱小。

另外,在两种设备结构对比上,在没有导向结构时,一旦压制滑块受力时,大部分工况会遇到偏载的情况;偏载时容易导致产品精度不达标,良品率低,油缸容易损坏,因此滑块需要导向;通过多年液压机的发展,315吨液压机设计出四柱式导向结构与框架式导向结构,偏载明显得到改善。

四柱式液压机导向结构是采用的圆导套在四立柱上导向,当发生受力偏载时,依靠的是导套精度紧密配合导向,有一定的间隙时,那么导套主要受力在上下斜角两点;

框架式液压机导向结构是采用面贴合在侧柱上导向,当发生受力偏载时,依靠的是导向块贴合配合导向,框式液压机分有45度斜四面导向块与直角八面导向结构,依靠面导向配合精度的抗偏载能力更强。

以上就是山东沃达重工液压机厂家对315吨四柱液压机与315吨框架式液压机详细优劣势分析,公司为客户提供更实用的液压机,根据客户生产工况,选出实用、好用的液压机,欢迎咨询!
