液压机属于锻压机床类的机械设备,是工业生产的母机设备之一。不同的生产作业和工艺类别甚至加工工件的大小都影响着所使用液压机的类别、型号等。为了便于标记具体的液压机类别、型号,人们编辑了液压机的技术参数表,加以区分。但是如何去看懂一份液压机的技术参数表,很多第一次接触液压机的人可能有些迷惑,本文就着重讲解一下如何去看懂一个液压机的参数表。
下面就是一份315吨液压机的技术参数表:
下面就是一份315吨液压机的技术参数表:
型号/技术参数
|
315T
|
|
公称压力KN
|
3150
|
|
滑块行程mm
|
800
|
|
最大开口高度mm
|
1250
|
|
工作台有效面积(mm*mm)
|
左右(四柱之间面积)
|
1260
|
|
前后(工作台前端至后端)
|
1200
|
顶出力t
|
63t
|
|
顶出行程mm
|
250
|
|
空程下行速度 mm/s
|
100
|
|
压制速度 mm/s
|
6-15
|
|
回程速度mm/s
|
80
|

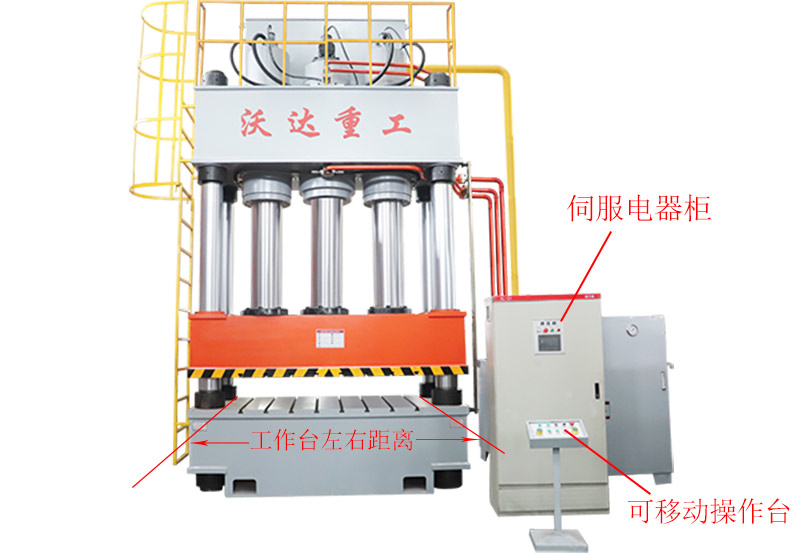

型号315T代表这是一台315吨压力的四柱液压机,公称力为液压机所能提供的额定压力3150KN,滑块升到最高处时滑块下平面与工作台上平面之间的距离为最大开口高度(也是模具工装和成型产品放料取料的需要高度);滑块降至最低点时滑块下平面与工作台上平面之间的距离为最小闭合高度(最小闭合高度过大导致滑块“够不着”,压不到产品无法提供压力),最小闭合高度为0时称为“零闭合”;最大开口高度减去最小闭合高度即为滑块行程,也是滑块往复运动的最大位移;四柱液压机的工作台因为被立柱占据了一部分面积,所以我们一般用工作台有效面积来作为衡量,工作台有效面积是指左右立柱之间和前后工作台边沿之间的一块面积,也可以成为工作台“实用面积”。
有些工作台需要配置下顶出油缸,简称顶出缸,顶出缸的额定压力为顶出力,顶出缸的最大位移距离为顶出行程;常规三梁四柱液压机的滑块速度有三种空程下降速度、压制速度(工作速度/攻进速度)和回程速度,能够反应液压机的工作效率。一些特殊行业如热模锻和冷挤压对液压机的速度有较高的要求,这里不作赘述。
有些工作台需要配置下顶出油缸,简称顶出缸,顶出缸的额定压力为顶出力,顶出缸的最大位移距离为顶出行程;常规三梁四柱液压机的滑块速度有三种空程下降速度、压制速度(工作速度/攻进速度)和回程速度,能够反应液压机的工作效率。一些特殊行业如热模锻和冷挤压对液压机的速度有较高的要求,这里不作赘述。
