作者:山东沃达重工 发表时间:2022-08-10
山东沃达重工机床有限公司生产的液压机产品主要服务于工业生产、汽车配件、塑料制品、粉末压制成型等工作中,不同行业、不同台面、不同吨位均可根据客户需求订做。

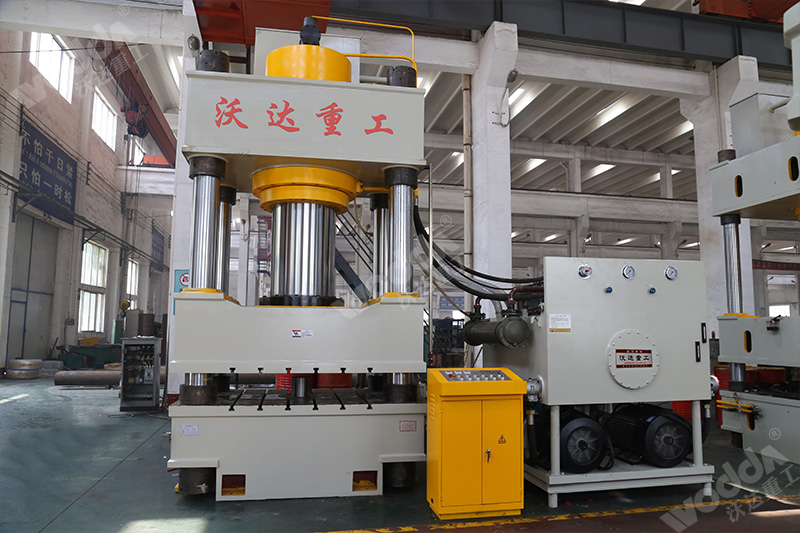

1000吨四柱液压机采用三梁四柱结构,机身由上横梁、活动横梁、下横梁,4根立柱组成,进行去应力处理,缸体采用45#锻件,活塞杆50#锻钢离子氮化,硬度达到HRC45-50。机身各大结构件均采用钢板焊接,采用二氧化碳气体保护焊,焊后消除内应力。机身预紧采用液压螺母预紧。主要结构件外观平整,无明显的凹凸现象,焊缝打磨平整,无焊渣和流疤现象。整机结构设计采用计算机优化设计,使其具有良好的强度和刚度,同时兼顾外形美观。
1000吨四柱液压机主要部分及特点:
1、主油缸
1000吨四柱液压机主油缸采用活塞式结构,油缸缸体采用优良碳素钢锻件,油缸内表面经过珩磨、滚压工艺,使液压油缸具有足够的强度和刚度。柱塞杆采用优良碳素钢锻件,其表面经中频淬火处理,硬度在HRC42~50之间。油缸密封采用优良密封元件,确保密封性能可靠,使用寿命长。
2、立柱
立柱采用45#中碳钢,进行调质处理,表面淬火处理,电镀硬铬层厚0.04mm~0.05mm。
3、液压控制系统
液压系统主要由泵、阀块、充液阀、冷却过滤系统、管路等组成,借助于电气控制系统完成对液压机各种动作的控制。液压系统主油泵选用HG11-50-50-01R-VSC海特克高低速油泵,先导阀采用山东济宁系列阀,可大大提高压机动作的稳定性及可靠性。液压主控系统采用二通插装阀集成系统。该系统具有结构紧凑、响应快、内泄小、动作灵敏可靠、流量大、抗污染能力强,使用维护方便,寿命长等优点。液压系统的充液回路选用常闭式充液阀,滑块快下时靠充液阀吸油,快速下降速度由油缸下腔油路中的插阀控制调节。液压系统中设有独立的油液水冷却过滤装置,以保证油液的工作温度及清洁度。
4、油箱
1000吨四柱液压机液压控制系统的油泵电机组和液压控制阀块在油箱上平面有序排列。油箱为钢板焊接结构,油箱侧面开有窗口以便清洗油箱,其上还安装有油位油温计、空气滤清器等,油箱安装时进行酸洗、钝化和防锈处理。
5、管路
液压管路系统密封可靠,高压管路连接采用高压法兰和优良密封元件,可有效地防止渗漏。管路布置整齐,并设置足够抗震管夹,可有效地减少和控制管路振动。管路安装时进行酸洗钝化处理。
6、电气控制系统PLC控制
1000吨四柱液压机电气控制系统分为动力系统和控制系统两部分,动力部分包括控制总电源,各个电动机的启停及保护开关等,大功率电动机起动采用星型三角降压依次起动,电源采用三相四线制,AC380V,50HZ,先导电磁阀电压为直流DC24V。控制部分包括电气箱、操作箱和移动按钮站,电气箱放在地面上,操作箱放置在机器右前立柱上,可完成对该机的全部动作的控制,操作箱可完成该机的全部动作的操作,操作箱上设有液压机各部分动作的操作按钮、功能转换开关、各个电机的启停按钮及各部分的报警、监视指示灯等。
更多有关四柱液压机的详细信息可进入此链接:四柱液压机
如需获取更多四柱液压机方案请:联系我们
