1000吨四柱液压机_SMC复合材料热压成型液压机

作者:山东沃达重工   发表时间:2024-03-20

1000吨四柱液压机是一台三梁四柱液压机,本机是山东沃达重工机床有限公司为复合材料模压成型产品定做的专用热压机,其工作台有效面积1700x1500mm,适用于SMC,BMC,FRP,GRP,GMT等复合材料的模压成型。机器参数如台面大小,开口,行程,速度等都可按照客户的要求定制。1000吨四柱液压机广泛应用于汽车(保险杠、底护板、导流板顶棚等)、铁路车辆(高铁动车内饰)、建材/建筑(水泥挡板、埋地管材等)和电子/电气领域(电表箱等)中的零、部件制品等热固及热塑性产品的成型工艺。

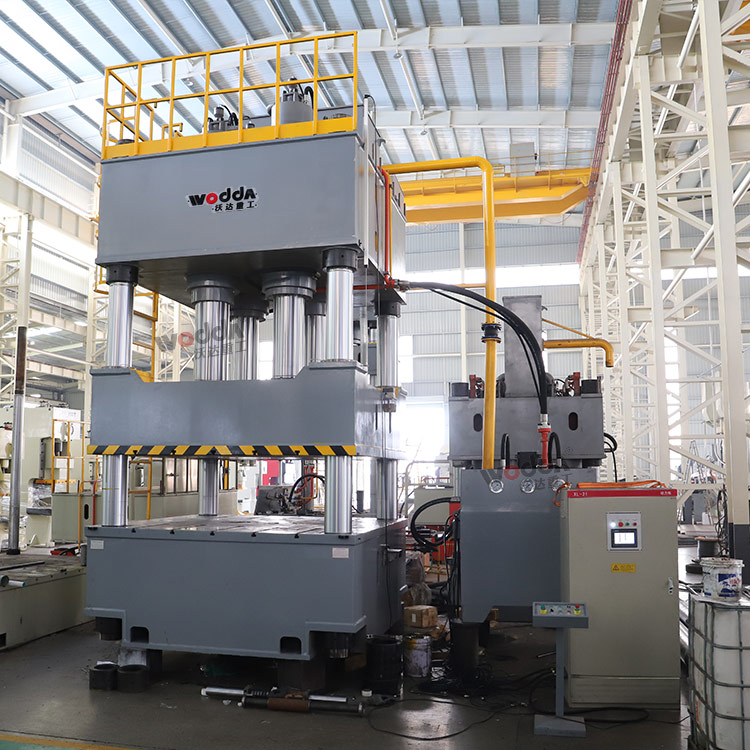

1000吨三梁四柱液压机

1000吨三梁四柱液压机

1000吨四柱液压机设备整体采用三梁四柱结构,设备经济适用,以四柱为导向,精确度高,抗偏载;可配置移动工作台,方便上下模,生产效率高;1000吨SMC复合材料热压成型液压机滑块的压力控制采用比例伺服控制系统,精度高,响应快。

1000吨四柱液压机组成结构:

四柱结构:四柱液压机由四个垂直排列的柱子组成,这些柱子支撑着上横梁和下工作台。四柱结构使得液压机在工作时具有较高的稳定性和刚性,能够承受较大的工作压力和负荷。

上横梁和下工作台:上横梁连接在四个柱子的顶部,用于安装与操作有关的组件,例如液压缸和工作台。下工作台位于四个柱子之间,用于支持和固定工件。

液压缸:液压缸是1000吨四柱液压机的核心部件,负责提供压力和推动上横梁进行上下运动。它由活塞和缸筒组成,通过液体介质的进出来实现工作过程中的压力转换。

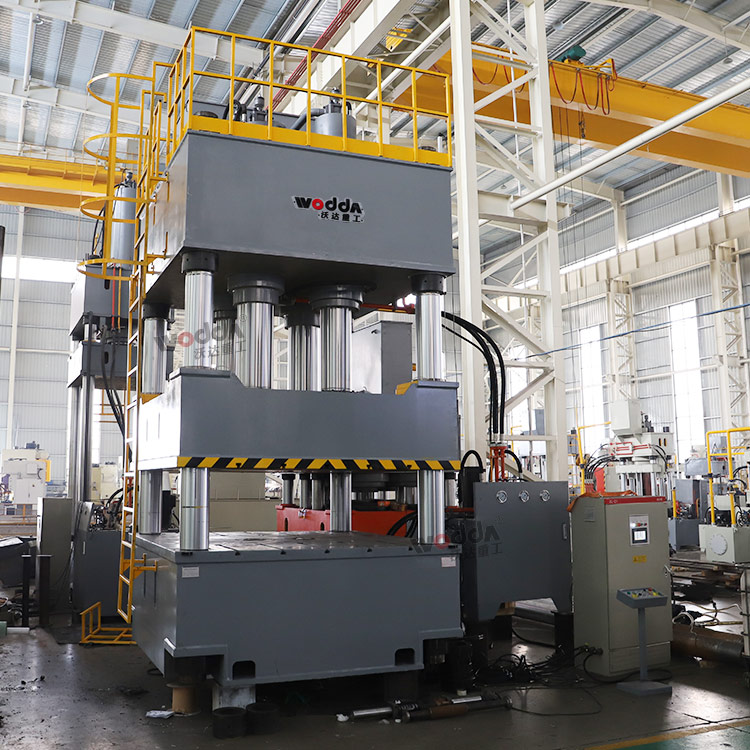

1000吨四柱液压机车间实物图

1000吨四柱液压机车间实物图

液压系统:液压机配备有完善的液压系统,包括主泵、阀门、管路和控制元件等。液压系统通过输送压力介质控制液压缸的运行,实现液压机的运转和工作。

控制系统:1000吨四柱液压机通常配备先进的控制系统,用于实现自动化操作和精确控制。控制系统可以监测和调整液压机的运行参数,包括压力、速度、行程等,以满足不同加工需求。

安全装置:四柱液压机还配备了多种安全装置,例如压力保护装置、限位装置、紧急停机按钮等,以确保操作人员的安全和设备的可靠性。

1000吨四柱液压机可选配配备模内抽芯控制系统,预置模内顶出控制系统。可实现快速下行、分段与压制、分段放气、工作、保压、慢速开模、快速回程、慢速脱模、快速顶出、顶出停留、快速退回等一系列动作且温度能多点控制。

1000吨SMC复合材料热压成型液压机

1000吨SMC复合材料热压成型液压机

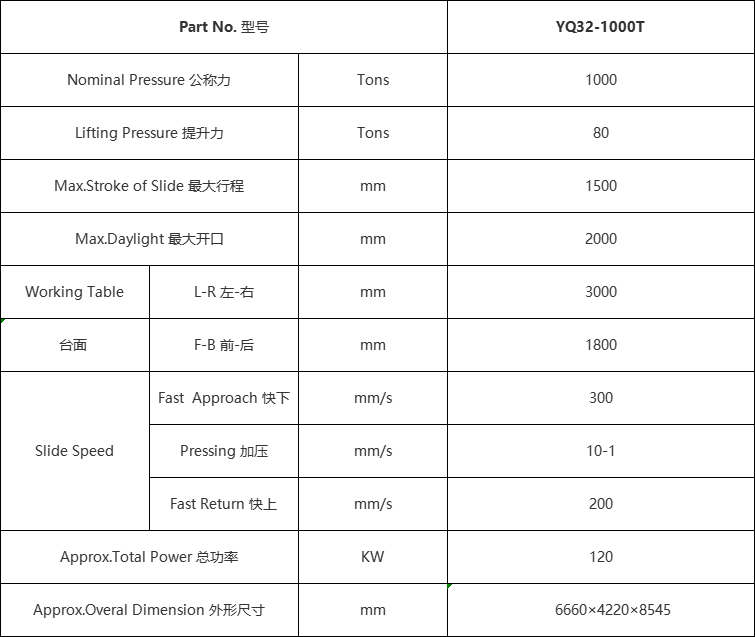

YQ32-1000吨四柱液压机技术参数:

1000吨四柱液压机参数

以上技术参数仅供参考,具体实际参数以史经理18963222388(同微信号)技术方案为准。
