1500吨SMC汽车零部配件成型液压机-1500吨四柱液压机

作者:山东沃达重工   发表时间:2023-09-11

SMC汽车零部配件成型液压机是复合材料成型液压机应用的一种,液压机厂家根据工件特点设计有四柱式、框架式两种结构供选择,常用吨位有:315吨、400吨、500吨、630吨、80吨、1000吨、1500吨、2000吨、3000吨等。本机是客户定制的一台1500吨四柱液压机,主要用于模压SMC汽车导流罩。


1500吨四柱液压机配有伺服控制系统和油温冷却系统,采用三梁四柱三油缸设计,电气系统采用PLC+工业触摸屏控制,数字显示和安全功能齐全;计算机优化设计,四柱结构,刚性好,精度高,松动调节能力强。四柱采用优质碳钢质量调节处理,表面硬铬,导向精度高,耐火性强。工作速度快,生产效率高。


1500吨SMC汽车零部配件成型液压机的客户现场图:

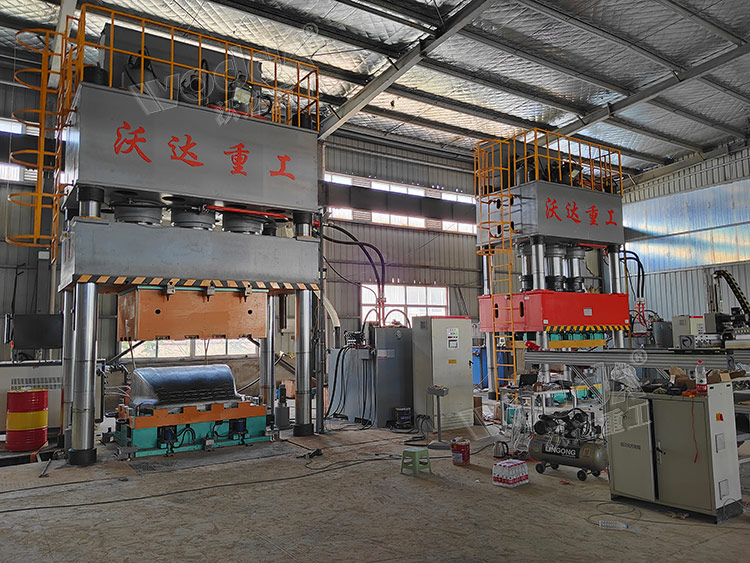

1500吨SMC汽车导流罩成型液压机客户现场

1500吨SMC汽车导流罩成型液压机客户现场

1500吨四柱液压机模压SMC汽车挡风板

1500吨四柱液压机模压SMC汽车挡风板

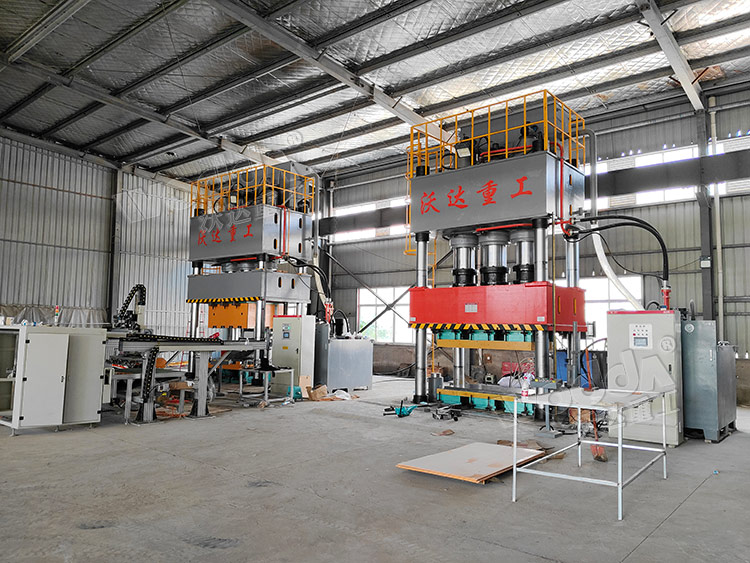

1500吨汽车导流罩成型液压机安装调试

1500吨汽车导流罩成型液压机安装调试

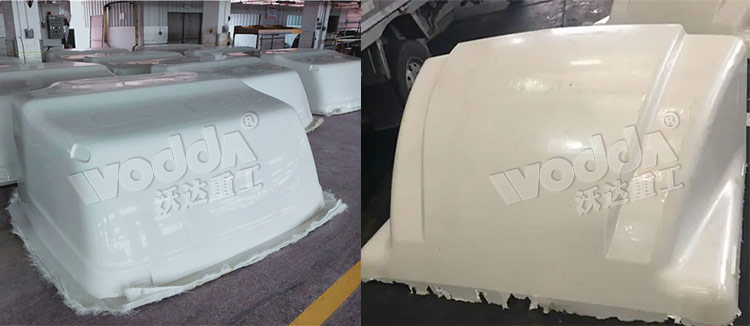

模压SMC汽车导流罩

SMC汽车导流罩


汽车零部配件成型液压机是一种专门用于汽车零部件成型的设备,具有以下特点:

1、机身结构:采用三梁四柱结构,设备结构稳定可靠,使用寿命长。

2、设备特点:整体结构简单、经济、实用,方便维护和保养。

3、高效节能:采用PLC伺服节能系统,轻松的完成滑块快下、预压、排气、全压、保压、泄压、抽芯、慢回、快回,顶出缸慢顶、快顶、退回复位。

4、多功能高效:该设备可快速进行冲压、模压、热锻等工艺,一机多用,提高生产效率和经济效益。

5、操作方便直观:采用数控电气控制系统和数字化控制系统,工作可靠,动作直观,降低故障率。

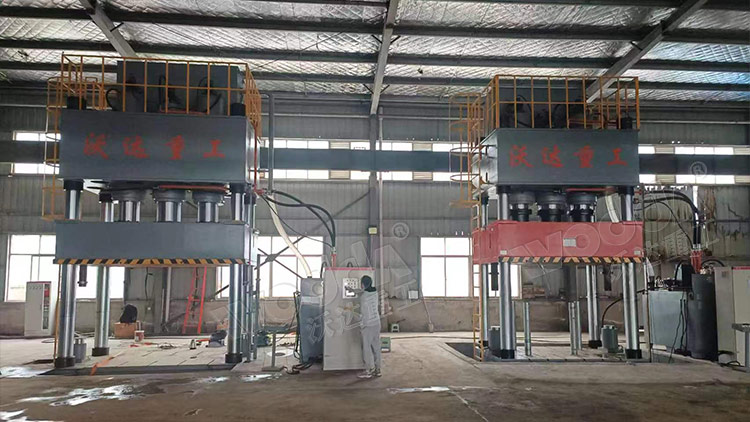

1500吨SMC汽车导流罩成型液压机试机


汽车零部配件成型液压机如何选择吨位,大家选择可以参照以下参数选择适合的机型:

1.设备吨位

在选择SMC复材材料模压成型工艺时,液压机(模压机)的吨位选择可按照制品最少承受的单位压力来选择压机的吨位。而对于模压料需横向流动的偏心制品或深度尺寸大的制品,压机吨位可以按照制品投影面积承受高达21-28MPa的单位压力来计算压机吨位。

2.压机开口

压机开口(开距)是指压机活动横梁退回最高点至工作台面的中间距离。对于复合材料成型液压机开口选择一般是大于模具高度2-3倍

3.压机行程

压机行程是指压机活动横梁可移动的最大距离。对于复合材料成型液压机行程选择如模具高度500mm,压机开口我们选择模具高度的2.5倍1250mm,那我们设备行程应不小于800mm。

4.压机台面尺寸

对于小吨位压机或者小制品,其压机台面选择可以参考模具的尺寸同时压机左右台面大于模具尺寸单边300mm,前后方向大于200mm即可。如大吨位压机或大制品生产出来需多人协助将产品移出,那应考虑人员进出压机台面的格外尺寸。

5.压机台面精度

当压机的最大吨位全部均匀的施加于2/3台面的面积上时,活动横梁和压机台面被支撑在四角支座上时,其平行度为0.025mm/m。

5.压力增长

当压力从零增长到最大吨位时,所需要的时间一般控制在6s内。

6.普通压机速度

一般情况下压机分为三种速度:快速一般为80-150mm/s,慢速一般为5-20mm/s,回程60-100mm/s。


汽车零部配件成型液压机广泛应用于汽车覆盖件、汽车零部件的生产,主要产品有发动机罩、翼子板、前后围板、顶盖等。此外,该设备还可应用于汽车配件的拉伸、弯曲、落料、冲裁、翻边、精整等成形工艺中。

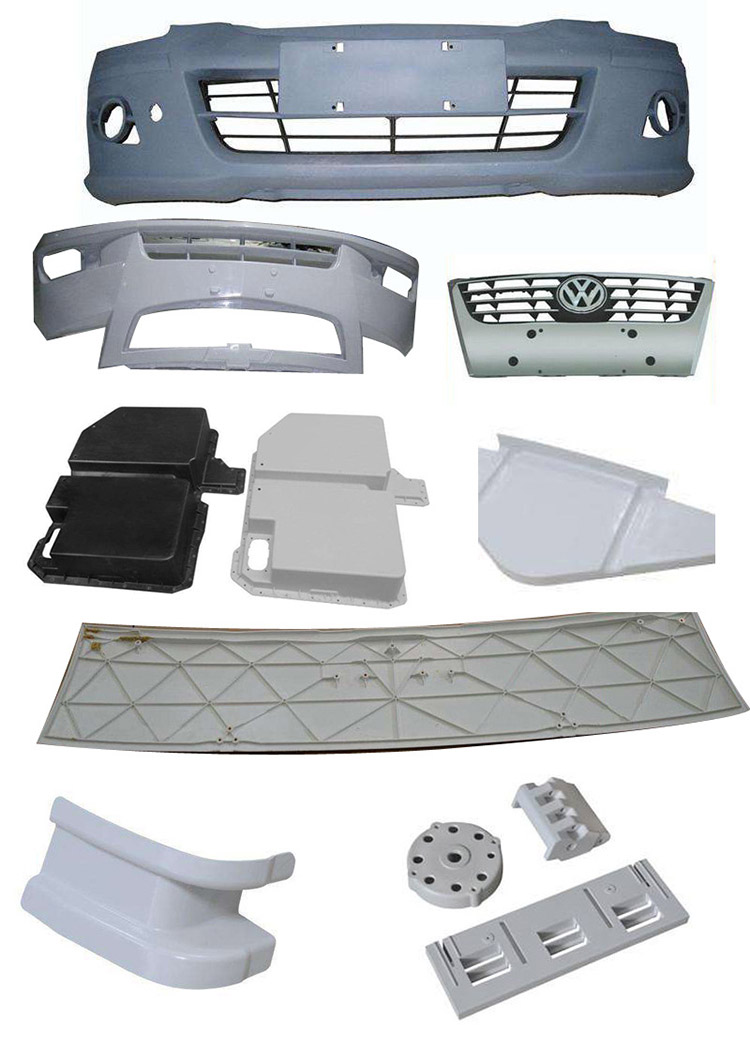

汽车零部件应用


总之,汽车零部配件成型液压机是一种高效、节能、多功能、操作方便的现代化液压设备,可满足不同汽车零部件的生产需求。汽车零部件按制造工艺分为汽车冲压件、SMC汽车模压件、汽车模锻件、汽车拉伸件等。液压机是生产这些汽车零部件的关键设备。根据工件和工艺的不同,汽车零部件(模压、锻造、拉伸)液压机通常有四种。液压机厂家也根据工件的特点定制机器吨位。采购定制汽车零部配件成型液压机,询问汽车零部配件成型液压机价格,请电话咨询山东沃达重工经理:18963222388。
