1000吨钢板成型液压机_100吨框架液压机

沃达重工,高新技术企业,液压机厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。钢板成型液压机也叫钢板压型机,压型钢板生产机器,钢板压型设备,钢板成型设备;1000吨框架式液压机主要用于钢板类产品的拉伸、冲孔、压型、裁剪等工艺作业,具有生产效率高,成型效果好,安全性高等优点。

服务热线:18963222388
产品详情

1000吨钢板成型液压机也称钢板成型机,采用框架液压机架构,主机身、液压站和电控柜三大系统分体安装,方便根据场地实际情况进行位置调整。

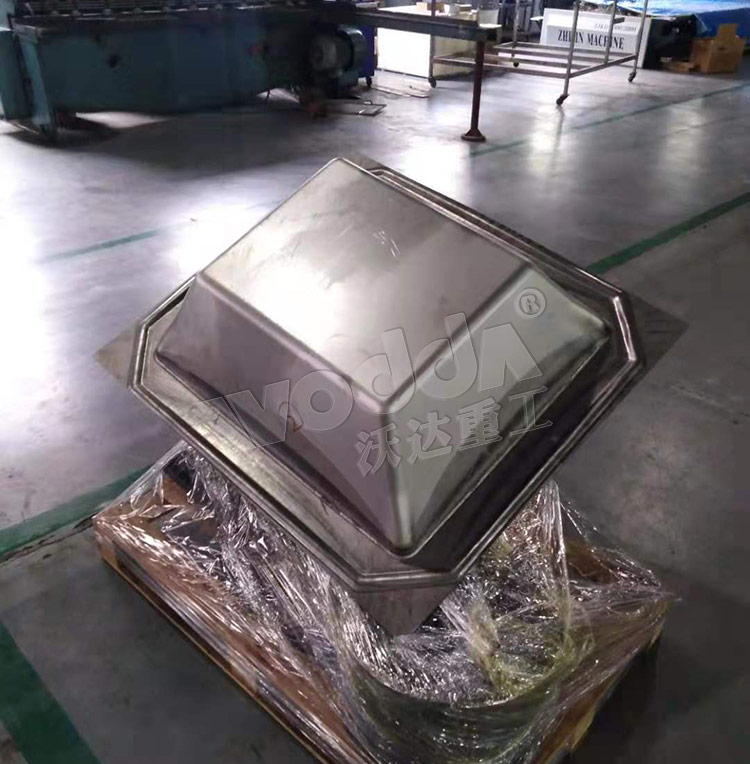

1000吨钢板成型液压机专用于金属板材的压型、压纹、冲压等生产工艺,如货车车厢板、仓顶板、集装箱围板、集装箱顶板、波纹板、瓦楞板、厂房仓库顶棚、彩钢瓦、桥梁波形钢腹板等产品,一次成型,生产效率高,成型效果好。

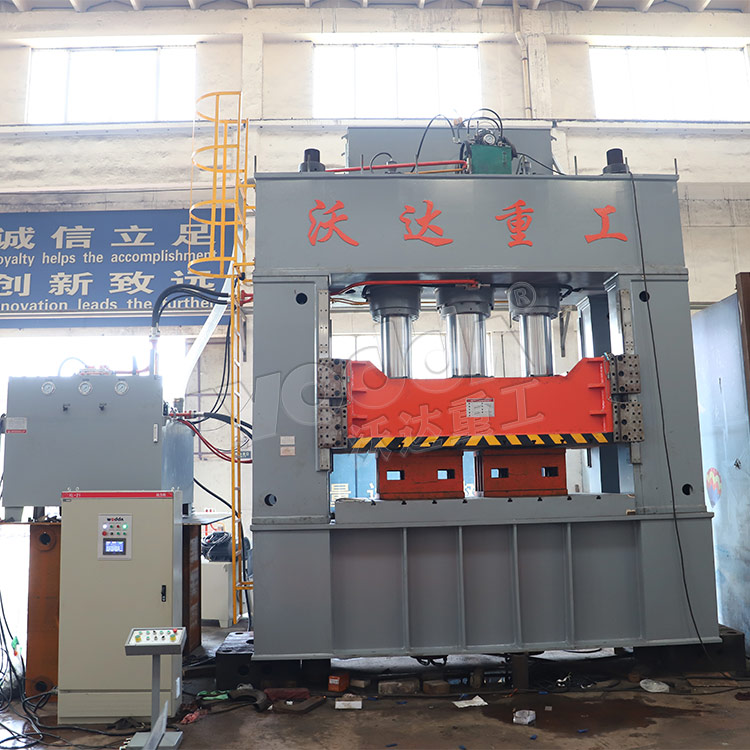

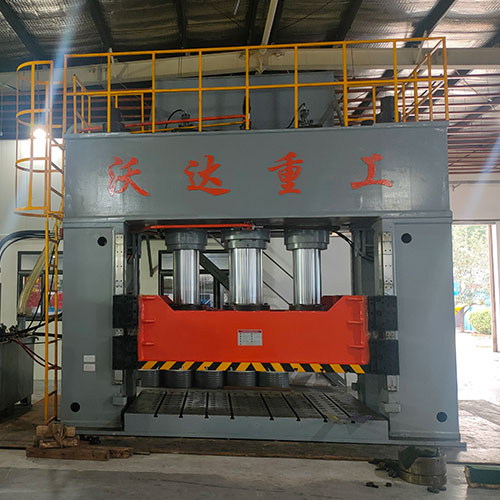

1000吨钢板成型液压机

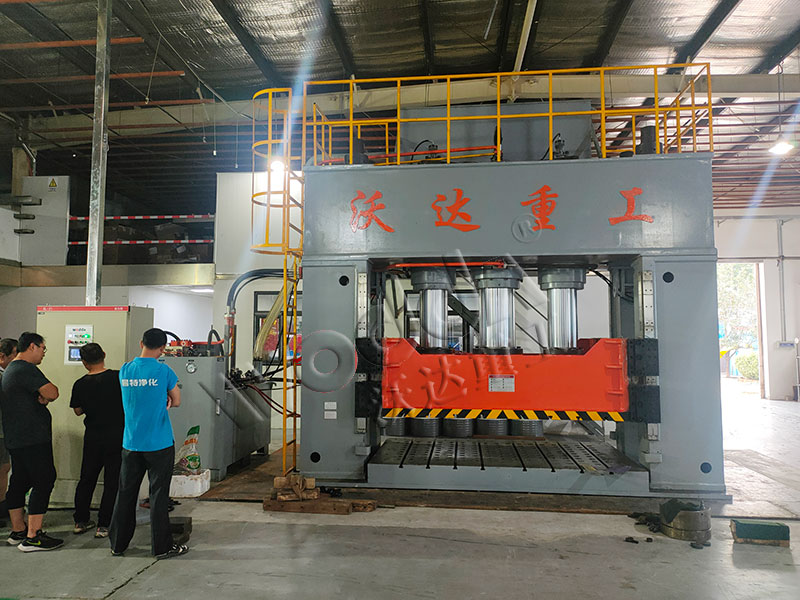

1000吨钢板成型液压机实拍图

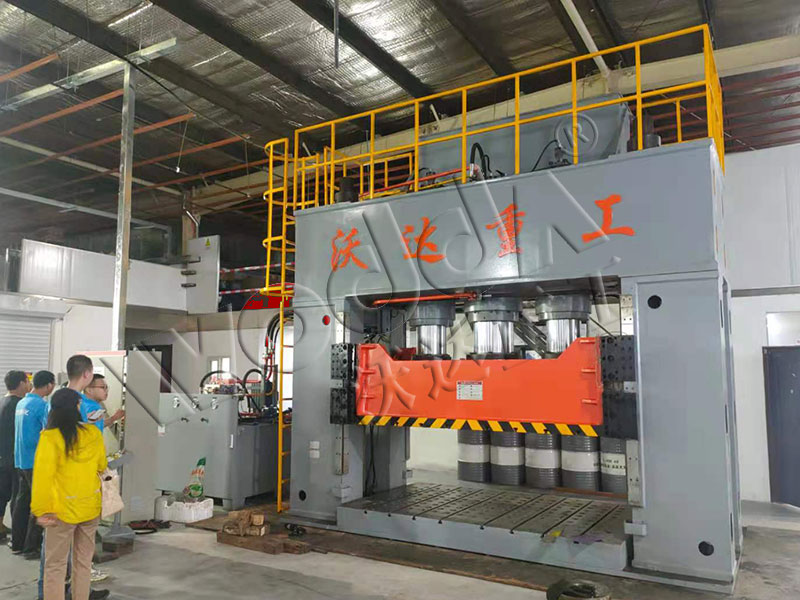

1000吨钢板成型液压机

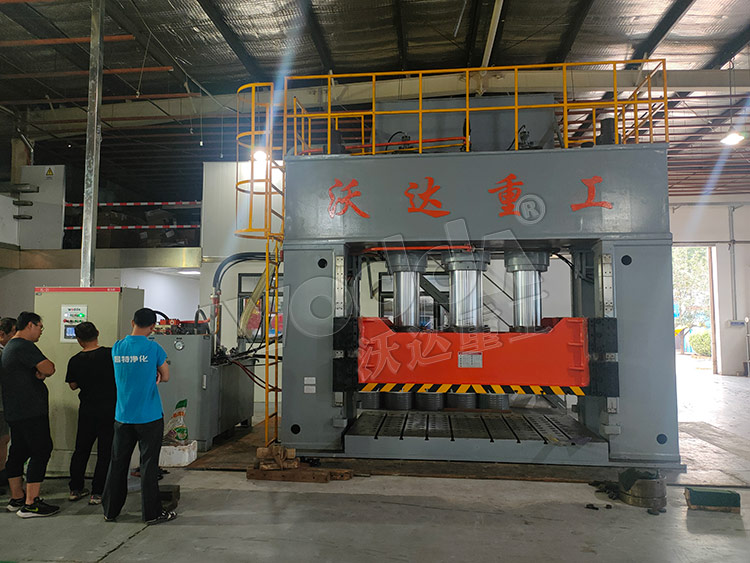

1000吨钢板成型液压机实拍图


一、主机

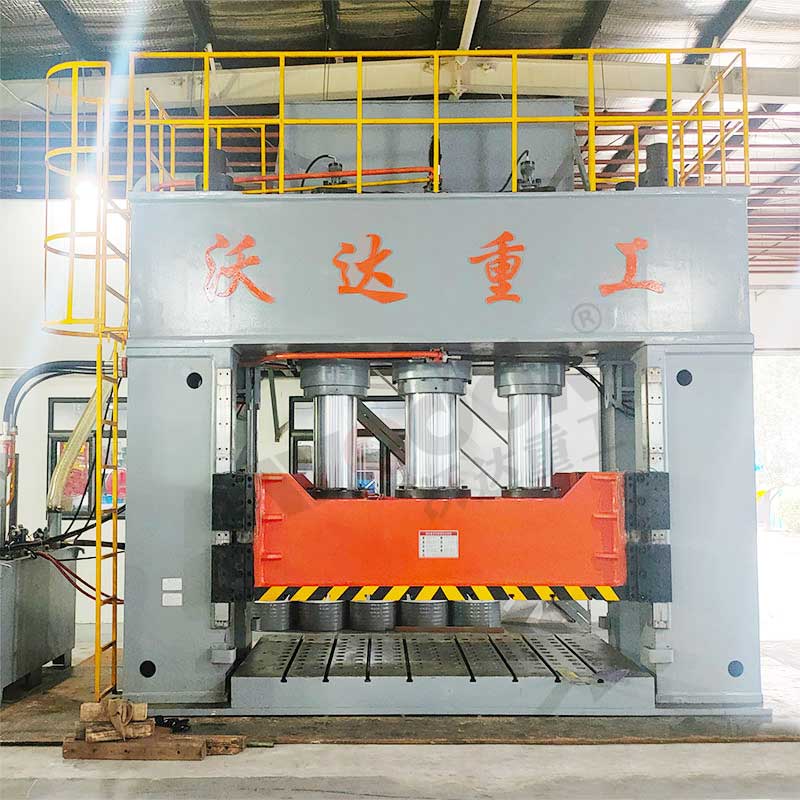

1000吨钢板压型机的主机身采用分体式框架结构,由钢板焊接的结构件组成,左右支柱中间留有侧窗口,采用Q235优质钢板二氧化碳气体保护焊焊接,焊接后需经过振动时效或者退火处理,以充分消除焊接变形和内应力,确保焊接件经久而不变形,精度保持性好。

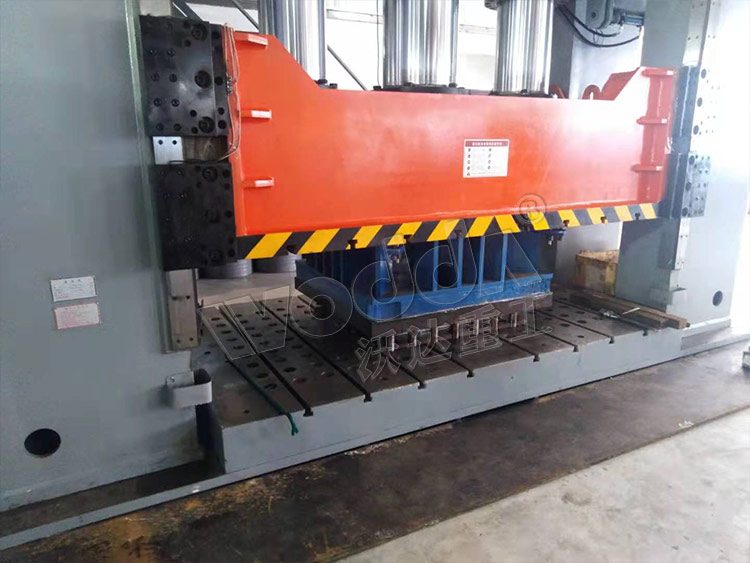

其中下横梁、支柱、上横梁通过拉杆预紧(液压预紧)构成组合框架;机身中间设有滑块、滑块导向采用斜楔式四角八面矩形导轨,滑块导板采用复合材料,支柱上的导轨采用可拆卸导轨,导轨摩擦面电镀锡青铜合金,硬度和耐磨性好,使用寿命长。拉杆、锁母材料均为45#钢,拉杆与锁母螺纹相配,通过高压预紧装置预紧,锁紧机身。


1000吨钢板成型液压机底梁内部设置一个多点顶出液压垫装置,液压垫具有液压垫或顶出两种功能,可用于在钢板压型拉伸过程中提供压边力或用于顶出制件,液压垫为单顶冠结构,并安装拉线尺直线位移传感器,使液压机能有效实现滑块和液压垫行程转换位置的数字设定,操作简便实用。


二、液压系统


1000吨钢板成型液压机的液压系统为二通插装阀集成泵站,选用行业知名品牌泰丰插装阀(TAIFENG),供油稳定,效率高;油管与阀组接口配置紫铜-橡胶组合密封垫圈,可以二次紧固,密封性好;主油管采用SAE法兰连接,紧固性好,不漏油,压力维持性有保障,从而保证运行精度高。


三、电控系统


1000吨钢板成型液压机采用PLC+伺服控制系统,PLC控制配备工业触屏,可以屏显和触屏设定系统参数,线路和开关整齐有序地排列在电控动力柜里,美观,检修方便;另外配置可移动的操作台,支持双手控制和急停,方便性和安全性高。
