框架式液压机2000吨3000吨

沃达重工,高新技术企业,液压机厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。框架式液压机学名比较多,通常被称之为框架液压机、框式油压机、框架式压力机、四柱框架液压机、龙门框架式液压机、汽车行业专用框架式薄板冲压液压机等,是山东沃达重工主营产品之一。

服务热线:13376327985
产品详情

框架式液压机学名比较多,通常被称之为框架液压机、框式油压机、框架式压力机、四柱框架液压机、龙门框架式液压机、汽车行业专用框架式薄板冲压液压机等,是山东沃达重工主营产品之一。


液压机厂家山东沃达重工生产的本款框架式液压机主要用于汽车覆盖件冲压生产线,可以加工汽车配件、汽车钣金、汽车覆盖件、汽车内饰、集装箱板、移动方舱/活动板房、波纹板、大货车车厢板等金属板材。


每台框架式液压机都配备液压垫和移动工作台,配置自动润滑油泵和光栅保护装置,工作台四角还增设四角调平系统,进一步提高框架式液压机的精度,具备加工精密件的能力。

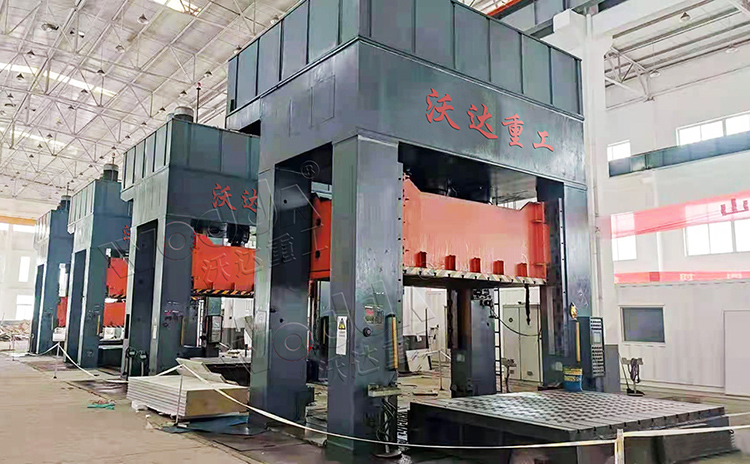

框架液压机


框架式液压机的特点:

1.本机采用预紧框架结构,刚度高。导轨采用四角八面导轨形式,调节方便,导向精度高,抗偏载能力强、精度保持性好。

2.液压控制系统采用二通插装阀集成系统。

3.电气控制系统采用可编程序控制器。

4.本机器具有台面大、速度快等特点。

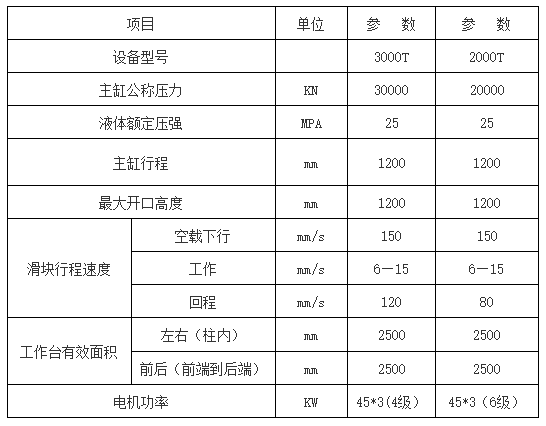

框架式液压机的参数:


2000吨3000吨框架液压机

液压机厂家沃达重工可按客户要求加工定制,如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备,满足客户生产工艺需求。

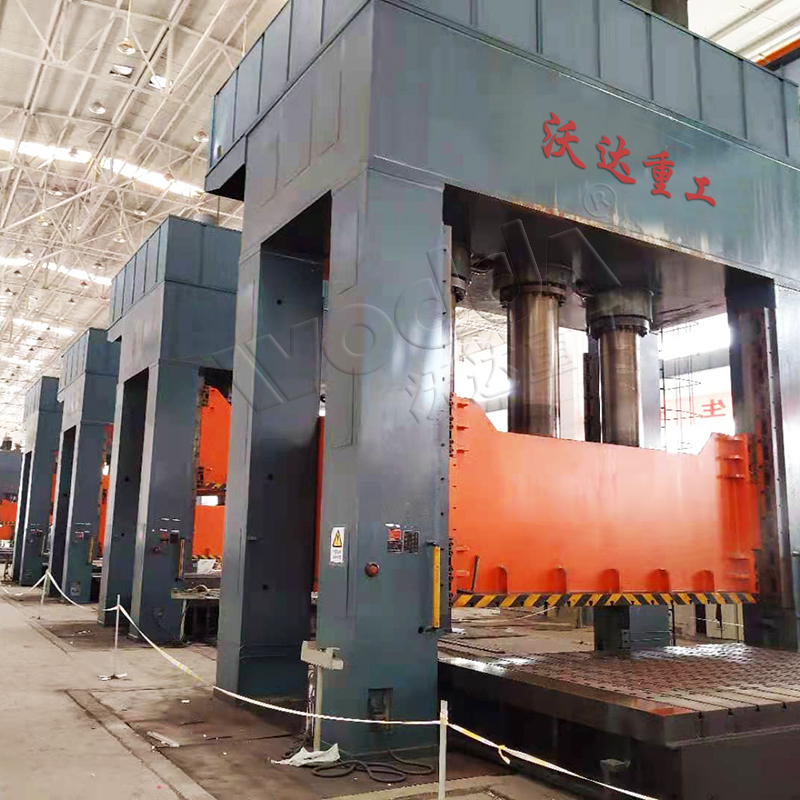

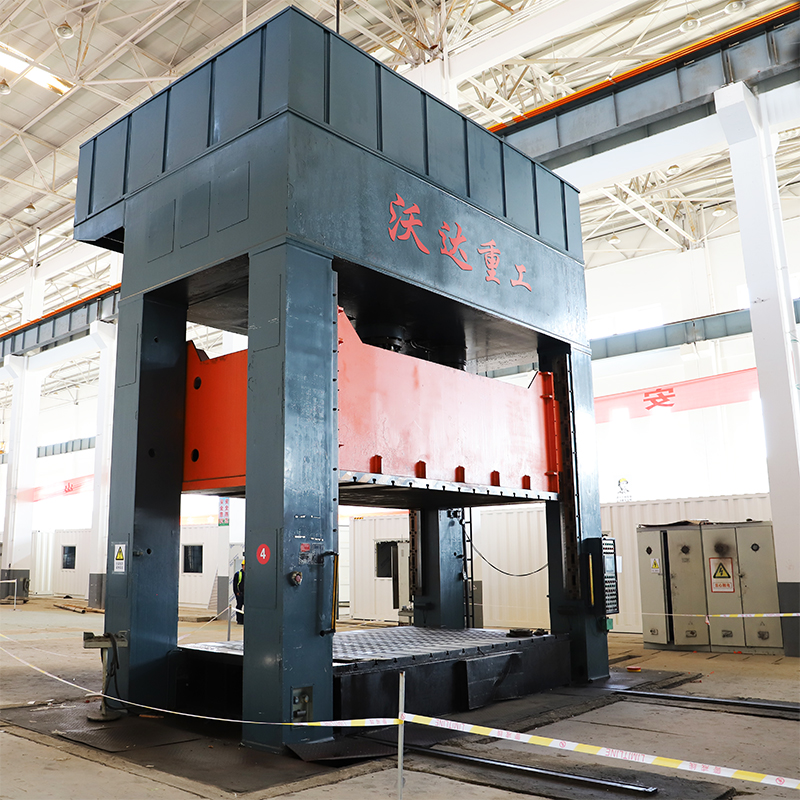

框架式液压机的主机:

该机为组合式框架结构。本体由上梁、工作台、滑块、立柱、油缸等构成。上梁、工作台、立柱通过液压予应力拉杆构成一个封闭的受力框架。

1、滑块

1.1 滑块为钢板焊接而成的箱形粱,并由三个油缸驱动。

1.2 滑块沿机身导轨做上下运动,导轨采用四角八面导轨结构形式。滑动面为胶木板,以提高许用面压,减小磨擦力。滑块上设有自动润滑装置。

1.3 滑块在下死点保压时间,可根据需要预先选择。

1.4 对于经常在压机内进行工作时(如模具的维修、调整),为保证人身安全,在立柱上配有一对机械安全栓。该装置也可使压机长期不用时,避免滑块下滑。

2、油缸

2.1 本机主油缸固定在上梁内,这样布置有利于压力的分布。

2.2 油缸缸体采用35#锻件,活塞杆采用45#锻件,活塞杆与滑块通过卡环连接。活塞杆经中频淬火处理,提高了耐磨度。

2.3 油缸内的导套处装有密封圈,并且有足够的导向长度。因此,能保证使用寿命和无渗漏。

2.4 液压垫油缸为活塞式油缸,缸体和活塞杆材料为45#锻件。

3、液压垫

3.1 液压垫位于压机工作台内,为钢板焊接成的箱形结构,由三个油缸驱动。

3.2 液压垫的行程范围可调。

4、拉杆

拉杆材料45#为锻件,拉杆两端加工有螺纹,与锁紧螺母配合。

5、其它

本机主要构件上梁、滑块、底座、液压垫均为全钢板整体焊接结构,钢板采用性能优良而且焊接性能好的Q235-A钢板,焊接采用CO2气体保护焊, 焊后消除应力,使其具有良好的强度及刚度。各大件都在数控镗铣床上加工,精度按标准执行。


山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机厂家,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327958。
