SMC环网柜配电箱成型液压机_2000吨四柱液压机

SMC环网柜/配电箱因其优异的机械性能和防腐蚀抗老化、防水绝缘不生锈等优势，被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中，特别适合石油，冶金，化工，矿山等腐蚀性严重的厂区以及沿海，舰船等高盐雾场所使用。安全，寿命，加工和安装等方面都大大优于传统的金属配电箱体。SMC配电箱利用SMC板材制品简单拼装而成，运输、施工、维保都非常方便，已然成为市场趋势。

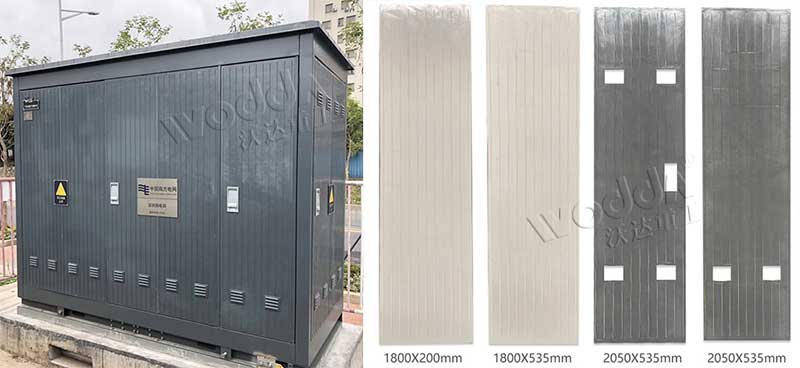

SMC环网柜/配电箱

       SMC环网柜配电箱板是通过液压机模压而成，常用的规格有630吨~2500吨油压机，结构上有四柱式和框架式两种形式。下面介绍这款山东沃达重工生产的2000吨SMC环网柜配电箱板模压成型液压机，工作台有效尺寸是4000mmX2000mm，可以适应多种规格的SMC配电柜板模压成型。

       SMC环网柜/配电箱成型液压机采用高性能液压油，换油周期长，一般可使用2年以上。在实际应用中，设备使用过程中的润滑可以通过以下途径来实现：

1、新设备投入使用前，需进行一次彻底的润滑。这样可以有效延长设备使用寿命，并减少因润滑油残质造成的堵塞。

2、由于油压机要长期运转，所以在平时需保证有一定的油量。

3、使用一段时间后，应注意观察液压系统是否有漏油现象，若有漏油现象应及时检修处理。

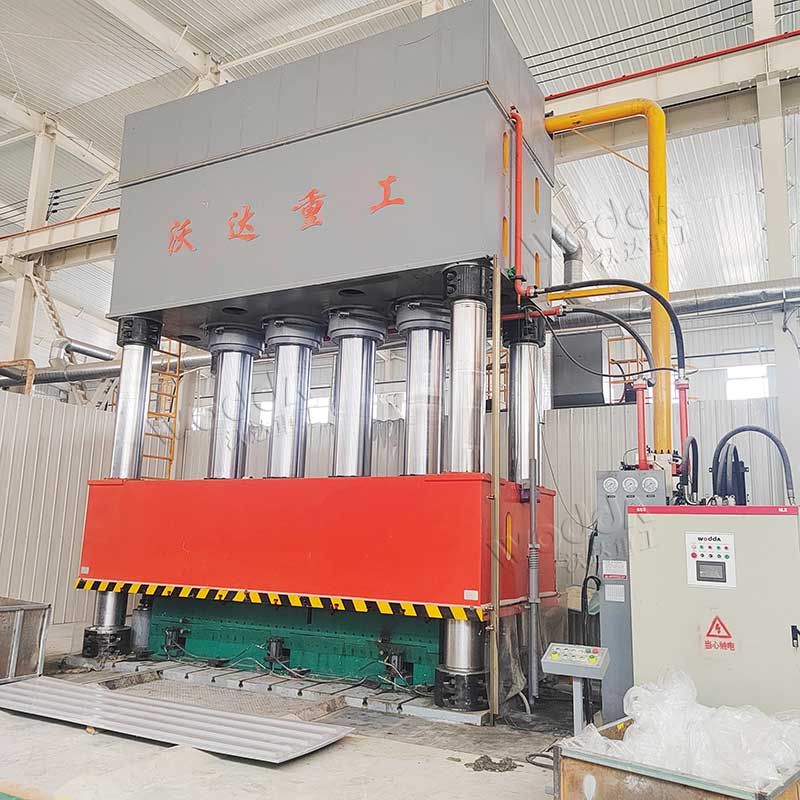

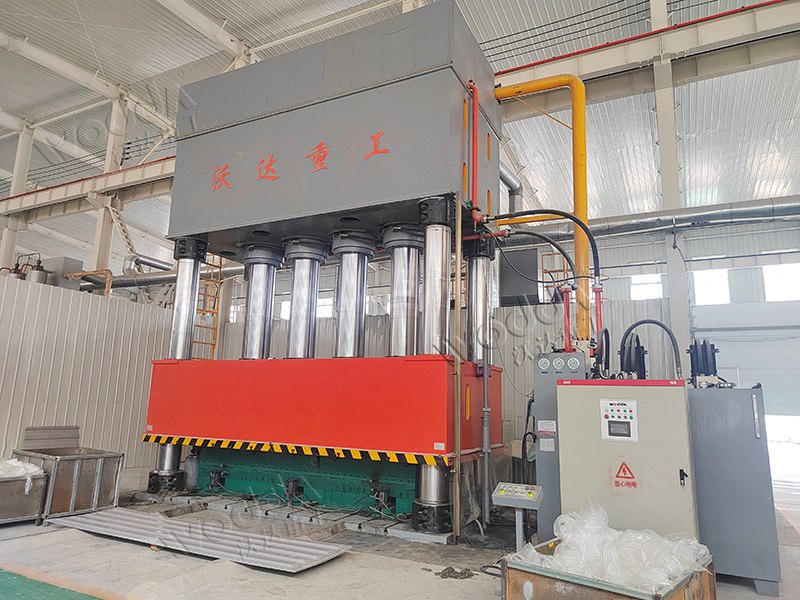

2000吨SMC环网柜/配电箱板模压成型液压机

2000吨SMC环网柜/配电箱板模压成型液压机主要由机架、立柱、工作台、油缸、电气控制柜和液压泵等组成。

（1）立柱的材料为Q345A，立柱的长度为2500 mm，经车床抛光、中频淬火、外圆精磨、镀硬铬等多道工艺精加工而成；立柱与上下横梁之间采用8对螺母连接固定。

（2）工作台的长度为4000 mm，宽度为2000 mm，上平面经过TJK6920A大型数控落地镗铣床精铣，平面精度优于国家标准。

（3）油缸筒选用锻打无缝珩磨管机加而成，活塞杆为45#钢，同样需要经车床抛光、中频淬火、外圆精磨、镀硬铬等多道工艺精加工，油缸的长度为1500 mm，其最大行程为1320 mm。

（4）电气控制柜主要由操作面板、行程开关、时间继电器、电磁阀及电控装置组成。

（5）液压泵的型号及扬程可根据用户需要进行选择。

（6）液压油：采用知名品牌，其品质好、性能优、价格适中。

2、液压系统原理

液压系统由油泵、电磁换向阀、溢流阀、油箱等组成，油箱与油泵之间有油管连接。由于是使用液压油作为工作介质，所以油泵的转速一般可通过调节电磁换向阀来实现。在控制回路中，电磁换向阀起着重要的作用，其控制油路主要包括：

1)电磁换向阀的内部线圈通电；

2)电磁换向阀主控制油路（主油路控制电磁阀）；

3)电磁换向阀的工作腔通过液压油润滑。在使用过程中，当油泵开始工作时，电磁阀打开；当电磁换向阀主控制油路上的液压油被抽走后，电磁阀关闭；当油泵停止工作时，电磁阀关闭。

根据所需压力大小调节油泵的转速。若需要较高压力时，可通过调节溢流阀来实现。在溢流阀上有相应的压力值（1 MPa）和开启压力（2 MPa），具体情况根据所需压力大小来决定。

3、液压系统的安全操作规程

（1） SMC环网柜/配电箱成型液压机在工作前，必须检查油压系统的所有部位，确保设备正常运转。

（2） SMC环网柜/配电箱成型液压机严禁在运转中加油。

（3） SMC环网柜/配电箱成型液压机在工作前，必须将压力油缸下端的放油螺塞打开，然后向系统中加入一定量的液压油，再将其安装好，并用扳手拧紧螺塞。

（4） SMC环网柜/配电箱成型液压机工作时，若发现系统中有不正常现象，必须立即停止工作，并通知专业维修人员进行检查。

（5） SMC环网柜/配电箱成型液压机工作结束后，应关闭设备上的总电源开关。
