2000吨压滤机滤板成型液压机

聚丙烯滤板也称为压滤机滤板、增强聚丙烯板、压滤机过滤板、塑料过滤板等，这种聚丙烯滤板的规格尺寸比较多，不同尺寸选用不同的聚丙烯滤板液压机，常用有800吨、1000吨、1500吨、2000吨、2500吨、3000吨等四柱液压机或框架式液压机。其中2000吨压滤机滤板成型液压机较为常用，加工效率高，保压时间均可在参数范围内，根据不同的滤板成型工艺进行调整。

2000吨压滤机滤板成型液压机适用于压滤机PP滤芯板的压制成型，也可以称之为PP滤板成型液压机，本液压机是为客户量身定制，伺服系统控制，设计合理，结实耐用，四个主油缸分布均匀，模具受压均匀不偏载，PP压滤板成型效果更好；外观平整，无波浪，成品率高。

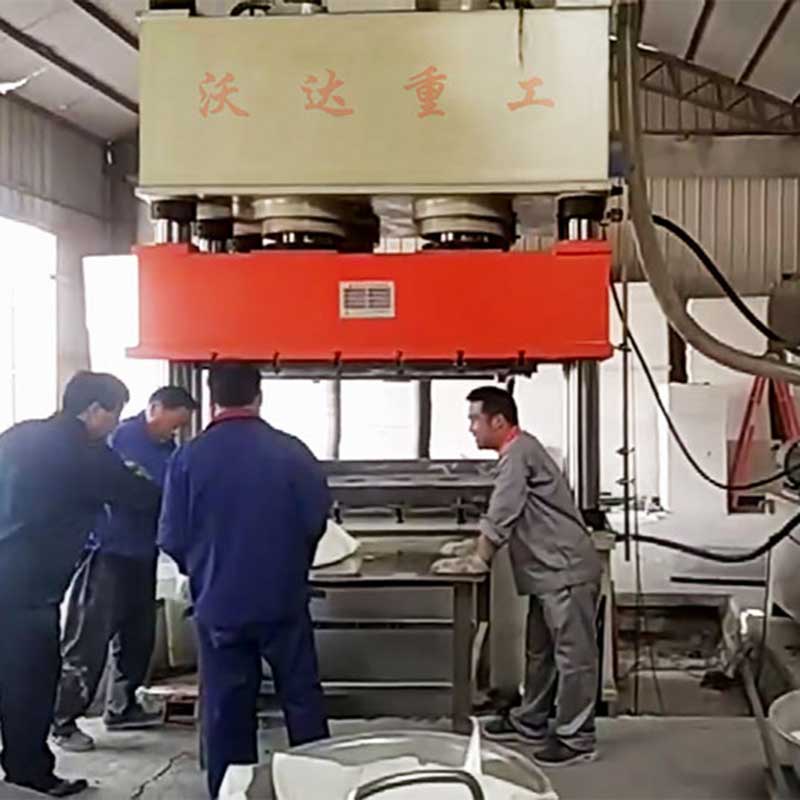

2000吨压滤机滤板成型液压机

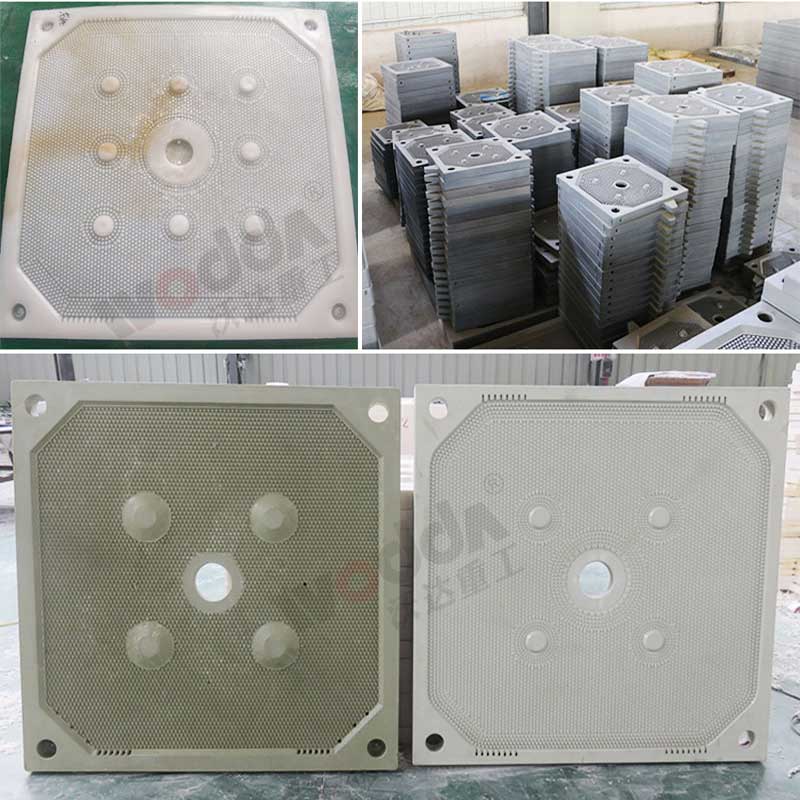

压滤机滤板成品

2000吨压滤机滤板成型液压机技术参数（仅供参考）：

设备型号：YQ32-2000T

公称压力：20000KN

系统压力：25Mpa

滑块行程：800mm

开口高度：800mm

工作台尺寸：2400*2000mm

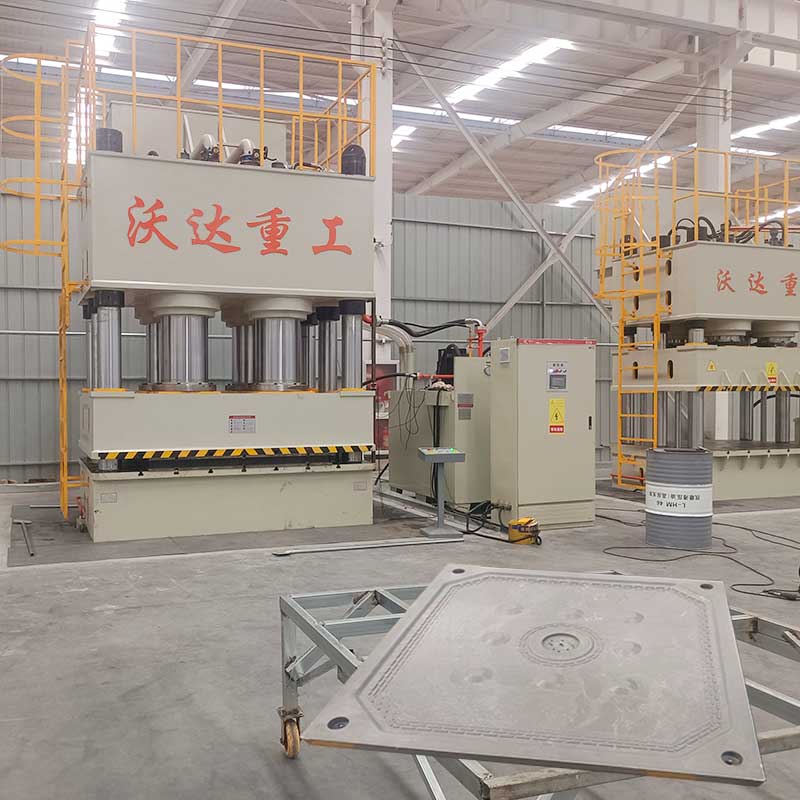

2000吨四柱液压机

2000吨压滤机滤板成型液压机是一款常用的2000吨三梁四柱液压机，其组成结构具体如下：

2000吨压滤机滤板成型液压机主要由主机、液压控制系统、电气控制系统、润滑系统和安全防护系统等组成。

1、机身

2000吨压滤机滤板成型液压机机身由上横梁，活动横梁及下横梁用四根立柱连接起来，通过螺母固紧而组成一个封闭的刚性框架承受液压机工作时的作用力，动梁和主缸活塞杆法兰连接，以立柱为导向上下移动。上横梁，活动横梁及下横梁为整体焊接件。动梁的滑动部位设有加油孔，定时加油，以便润滑运动部位。

2、行程限位装置

行程限位装置由导向板和行程开关组成。分别分为上限位开关，下限电开关，快转慢开关，共3个为一组。调节不同的开关位置，即可改变活动横梁在上、下端的停止位置。调好后，应将锁紧螺母锁紧。2000吨压滤机滤板成型液压机在定压成型中，下开关只能做下端极限位置的控制（起保护作用），不能做压制行程的控制；在定程成型中，行程开关起到超压保护作用。下缸有下缸上限位开关，下缸下限位开关组成。保证下缸到达设定位置停止。

3、油缸

2000吨压滤机滤板成型液压机缸体，锻打内孔磨加工成型。活塞杆材质45#锻件。

4、液压系统

液压系统有液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现2000吨压滤机滤板成型液压机的各种动作。

（1）油箱

油箱为钢板焊接件。表面及内部经过严格除渣，酸洗处理。油箱起边高出盖板，防治油液露出。

（2）插装阀

采用CV系列插装阀总成，结构简单紧凑，响应快内泄小，流量大，抗污染，维护方便使用寿命长。

（3）压力表

2000吨压滤机滤板成型液压机使用抗震油压表，显示精度高，不易损坏。电接点压力表时刻检测主缸上腔压力，到达设定压力停止压制，实现定压返程。

（4）压力安全

插装阀自身带有压力调整系统，压力超过设定值溢流回油。使系统始终保持在设定压力以内，达到超压保护。

5、电气系统

1、电气系统由动力系统和控制系统组成。动力系统由主令电器及电动机组成。

2、操作方式

2000吨压滤机滤板成型液压机的电气操作方式有点动、半自动、自动三种方式。

操作方式：

1、2000吨压滤机滤板成型液压机的操作方式为：调整、手动、半自动三种方式，每种操作方式又可分为定压和定程二种工作方式，由操作面板上的转换开关进行选择。保压时间可以在0~999秒范围内预置。

1.1、调整：按压相应的功能按钮，即有相应动作，抬手即停，主要用于设备的调整和检查。

1.2、手动：按压相应的功能按钮，即相应完成一个动作，抬手动作继续进行到底，但不发讯进行下一个动作。

1.3、半自动：按压压制按钮，即可自动完成一个规定的动作循环。

2、2000吨压滤机滤板成型液压机的工艺动作：不顶出、顶出二种。由操作面板上的转换开关进行选择。当作为顶出工艺时，具有顶出延时功能，延时时间可以预置和调整。

2.1、不顶出：滑块快降→滑块慢降压制→滑快加压延时及泄压→滑块回程。

2.2、顶出：滑块快降→滑块慢降压制→滑快加压延时及泄压→滑块回程→顶出缸顶出→顶出缸退回。
