400吨不锈钢水箱冲压成型液压机设备

沃达重工,高新技术企业,液压机生产厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。为您提供不锈钢水箱冲压成型液压机一站式解决方案。

服务热线:13376327985
产品详情

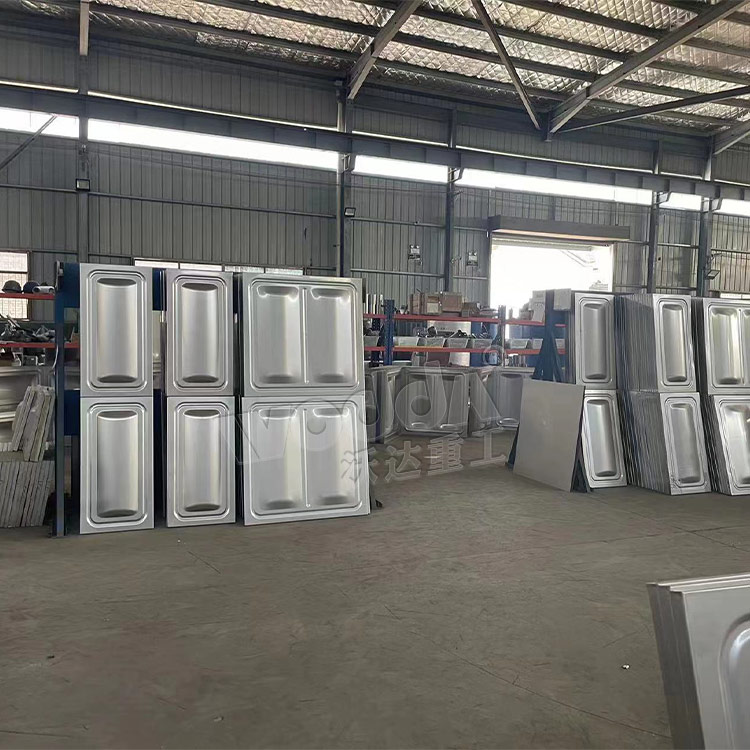

400吨不锈钢水箱冲压成型液压机是不锈钢水箱液压机的常用型号,适合冲压3mm以内的不锈钢水箱板。常规不锈钢水箱板冲压成型的工艺顺序为:标准板裁切—冲床剪角—液压机冲压—成品脱模。其中液压机冲压依赖于模具的配合,以下提供常见的不锈钢水箱板冲压成型模具方案:

不锈钢水箱冲压成型模具

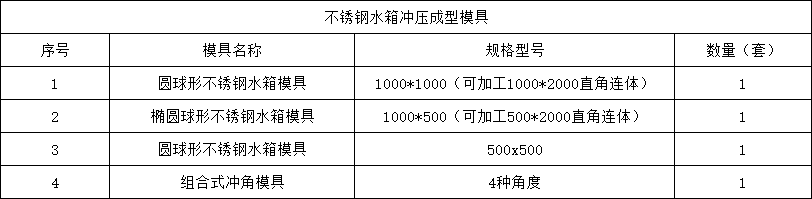

序号模具名称规格型号数量(套)
1圆球形不锈钢水箱模具1000*1000(可加工1000*2000直角连体)1
2椭圆球形不锈钢水箱模具1000*500(可加工500*2000直角连体)1
3圆球形不锈钢水箱模具500x5001
4组合式冲角模具4种角度1

不锈钢水箱冲压成型液压机

400吨不锈钢水箱冲压成型液压机简介

1、机身
不锈钢水箱冲压成型

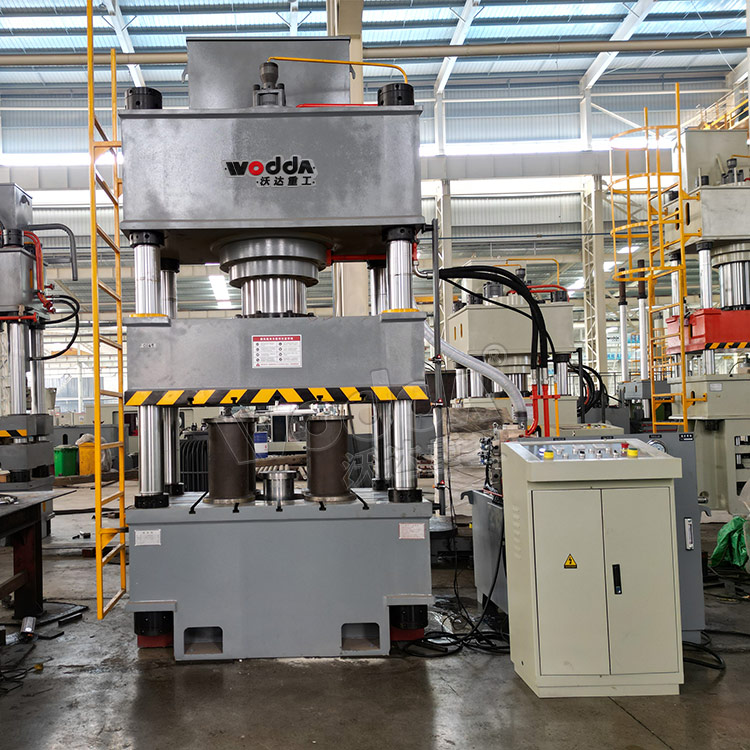

液压机的机身由上横梁、下横梁、滑块、立柱及螺母等组成,上、下横梁用四根立柱及螺母紧固地连接在一起,组成一个刚性的框架。滑块以立柱为导向,沿立柱上下滑动。滑块的上下导套,配有防尘圈,防止尘垢划伤柱面。在滑梁及下横梁上,开有T型槽(具体尺寸需方提出)。立柱螺母可调节工作台面的不平衡度及工作台与活塞的不垂直度。大件均采用大型数控落地镗铣床和高精度数控龙门刨铣机床的精密加工,三梁四柱结构经计算机优化,进行有限元分析,设备强度性高,且外形美观。
2、油缸
不锈钢水箱冲压成型液压机的主缸采用活塞缸结构,用螺栓固定在上横梁中心孔内。缸体经过滚压处理,活塞杆经过调质,表面经过镀硬铬抛光处理,耐磨、美观、耐腐蚀。
3、液压控制系统
3.1液压装置
3.1.1液压动力站安装形式:安装在主机右侧面地上,尽量减小噪音。
3.1.2液压动力站装有油的过滤装置。隔板将吸油区和回油区分开,加油口有过滤器,保证液压油清洁度。
3.1.3油箱液面高度由液体液位计显示。
3.1.4油缸充液系统:充液阀安装于油缸底部,结构是常闭自吸式,滑块快速下行时,靠自重下降吸开充液阀,从充液油箱吸油。
3.1.5管路选耐高压无缝钢管,管头处采用高压油管连接。
3.2液压控制系统
3.2.1液压系统工作压力为25MPa ,元件额定压力为31.5MPa 利于提高液压系统零部件的寿命。
3.2.2高压主油泵选用国产优质---轴向柱塞泵,由电机驱动。通常主油泵电机组卧式安装。
3.2.3液压控制系统采用二通插装阀集成系统。具有油阻小、通流量大、抗污染、响应快、安全可靠性高以及控制方式灵活和维修方便维修方便等优点。
3.2.4二通插装阀集成设计,布局合理,便于制造,非常方便调试和维修。
3.2.5液压控制系统分别实现下列主要功能:
a )、泵头控制回路:由单向阀、溢流阀组成,实现系统建压和控制主泵过载、卸荷。
b )、主缸加压回路:由二通插装阀及其先导电磁控制,实现压机加载力的无级调节。
C )、压力设定回路:由主系统压力阀调节,实现顶出缸的动作。
4、电器控制系统
不锈钢水箱冲压成型
液压机的主控系统采用集成电路控制器,操作柜上安装各种按钮,操作柜放置在液压机旁边的车间地面上,便于操纵和观察。

不锈钢水箱冲压设备

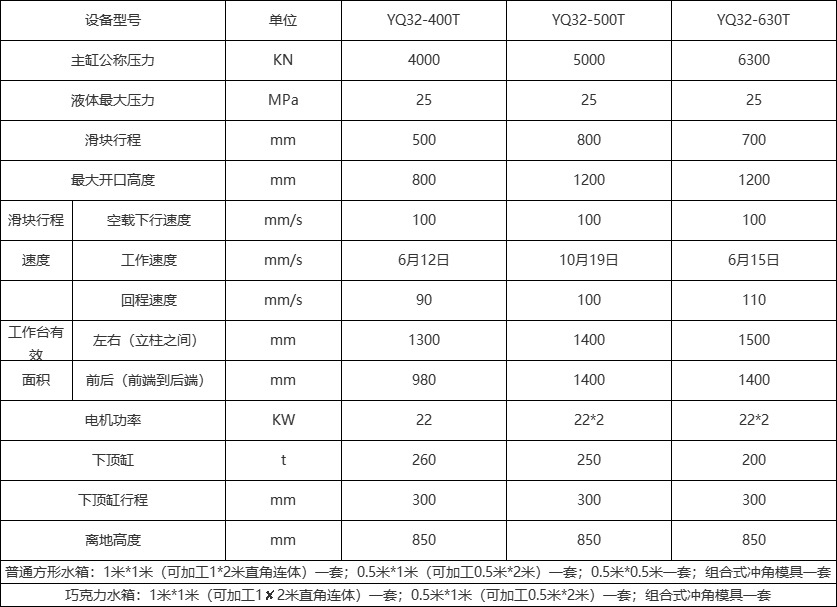

不锈钢水箱冲压成型液压机的参数

设备型号

单位

YQ32-400T

YQ32-400T

YQ32-500T

YQ32-630T

主缸公称压力

KN

4000

4000

5000

6300

液体最大压力

MPa

25

25

25

25

滑块行程

mm

500

500

800

700

最大开口高度

mm

800

800

1200

1200

滑块行程
速度

空载下行速度

mm/s

100

100

100

100

工作速度

mm/s

6-12

6-12

10-19

6-15

回程速度

mm/s

90

90

100

110

工作台有效
面积

左右(立柱之间)

mm

1300

1300

1400

1500

前后(前端到后端)

mm

980

980

1400

1400

电机功率

KW

22

22

22*2

22*2

下顶缸

t

160

260

250

200

下顶缸行程

mm

300

300

300

300

离地高度

mm

850

850

850

850

普通方形水箱:1米*1米(可加工1*2米直角连体)一套;0.5米*1米(可加工0.5米*2米)一套;0.5米*0.5米一套;组合式冲角模具一套。

巧克力水箱:1米*1米(可加工1✘2米直角连体)一套;0.5米*1米(可加工0.5米*2米)一套;组合式冲角模具一套


山东沃达重工机床有限公司是一家专注于大中型锻压机床设备研发、生产和服务的公司,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327985。
