1500吨四柱液压机工作原理简单,参数支持定制,价格适中。应用广泛,在粉末冶金、复合材料制品成型、热模锻、汽车制造、发电、采矿等方面发挥了重要作用,通过改变工作台面尺寸和行程开口大小,可以适配不同模具和各种工艺。

咨询报价:18963222388
产品详情

1500吨SMC玻璃钢乒乓球桌板台面模压成型油压机,是一款专用于压制SMC乒乓球台面/桌板的四柱液压机。SMC乒乓球台经液压机一次模压而成,具有优异的电绝缘性能、机械性能、热稳定性、耐化学防腐性等各种优点,且生产效率高,弥补了常规材料乒乓球台面的诸多不足:木质台面易翘边起皱、铁质球台易生锈、大理石球台易破碎、手糊玻璃钢球台易剥离、DMC模压制品外形相似但强度差。

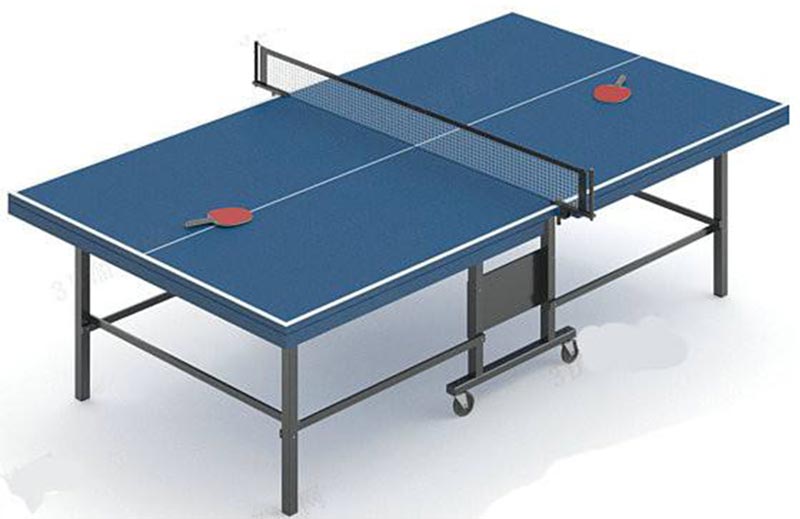

SMC乒乓球台桌面板

       上图展示的是正规大型赛事用的乒乓球台。台面采用高端SMC材料(玻璃钢),台面底部采用网格加强筋结构,且加强筋网格均不大于260㎜×260㎜;台板边框总厚度为58㎜,台面厚18㎜,SMC乒乓球台板具有密度大、弹性好、耐酸碱、耐热、防潮,能长期保持不翘曲、不变形、不开裂、不起皮等性能,且符合TTF检测标准:长2740mm(半边板长1370mm)宽1525mm ,从离台300mm的地方释放乒乓球反弹高度在230~ 260mm的弹性, 摩擦系数:<0.6,反光度在MUNSELL系统中不超过15度。

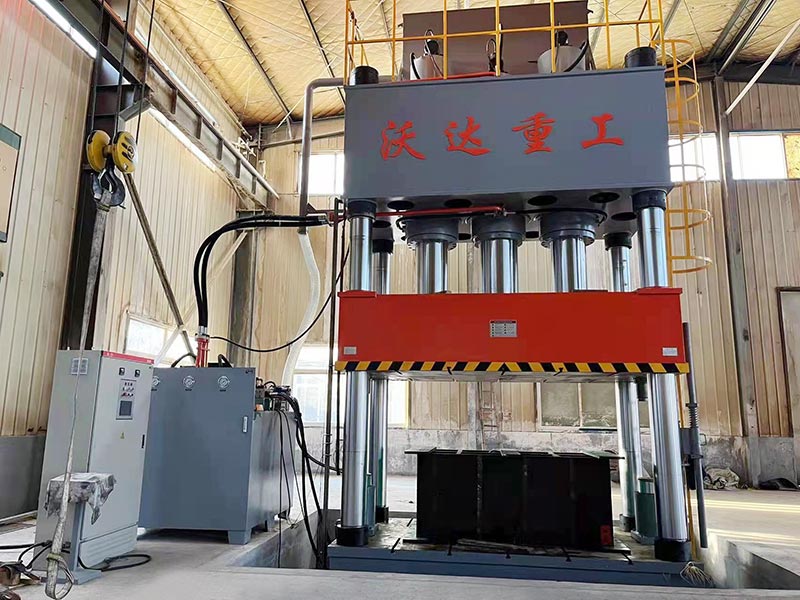

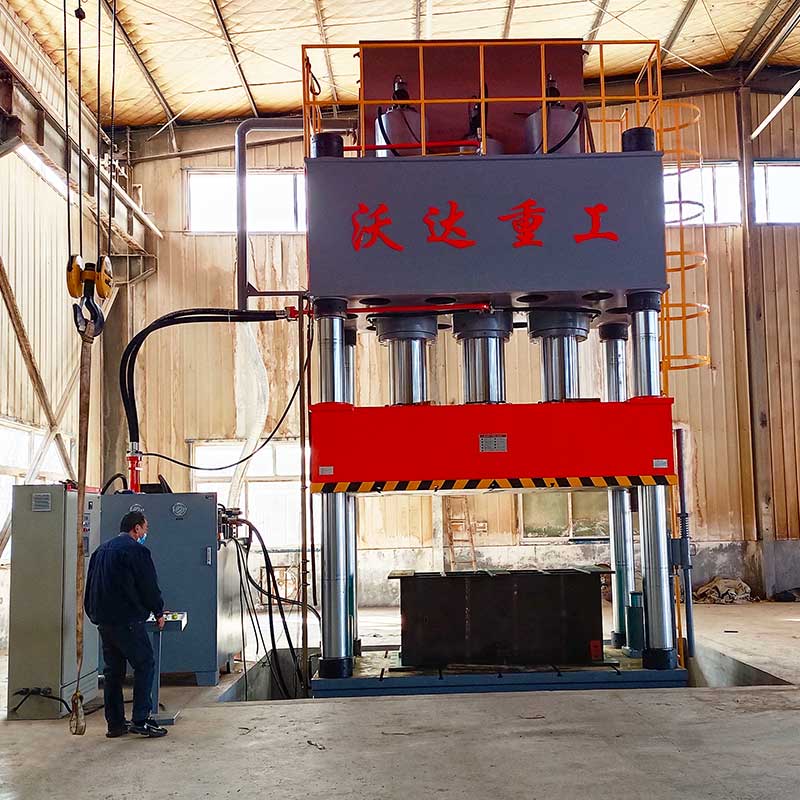

        1500吨四柱液压机采用三梁四柱三缸结构,配备PLC触屏控制系统和伺服系统,支持手动和半自动两种操作模式,具备较高的自动化水平,支持连接物联网,远程监控生产动态和设备状态。

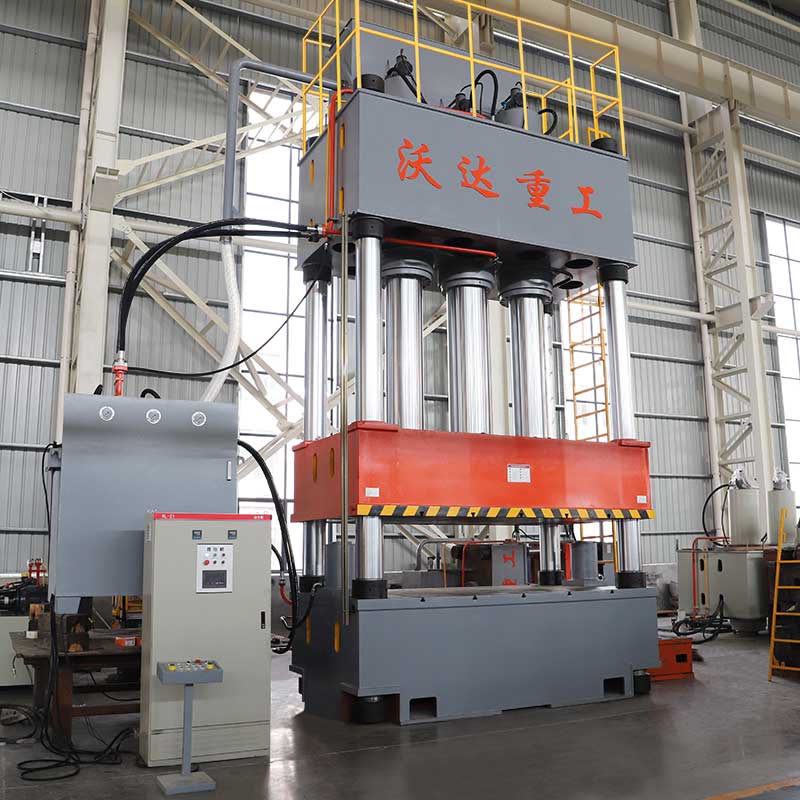

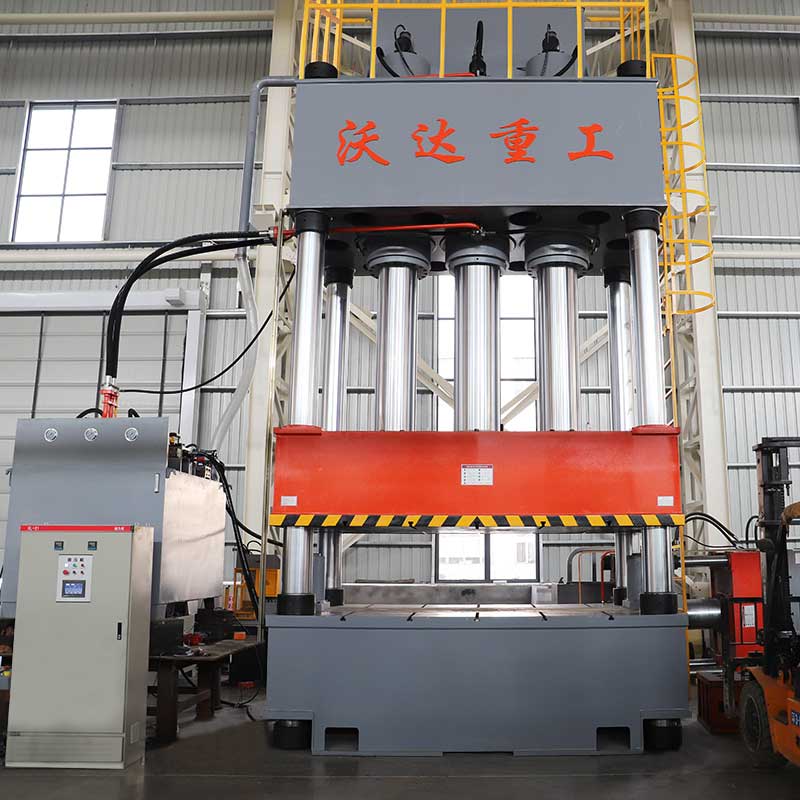

1500吨SMC乒乓球台面成型液压机

1500吨四柱液压机主要由机身、油缸、动力液压系统、电气控制系统、安全系统及其他辅助部件组成。主机主要由机身、滑块、工作台、上油缸等组成,动力系统由高压油泵、充液阀、溢流阀、流量阀、油箱等组成,为压机提供可控制的液压动力源。电气控制系统由电气控制柜、操纵台等组成。主油缸通过螺母安装固定在上横梁上,油缸体采用优质碳素钢件,活塞杆表面经淬火处理,油缸的关键密封应选用抗老化的和密封性能好的国标密封圈具有足够的强度和钢度。


1500吨液压机的液压传动系统是由能量转换装置(包括油泵、伺服电机、伺服驱动器、油缸等)、能量调节控制装置(包括集成控制块、先导阀、充液系统等)、辅助装置(包括油箱、过滤系统、管路等)及液压附件(如法兰、接头、压力表、液位计等),借助电气系统的控制完成各种动作的循环。

1、液压控制系统采用二通插装式集成阀,并预留4路抽芯,该系统结构紧凑简单,通流量大,液流阻力小,动作灵敏可靠,控制方式灵活、抗污染能力强,维修方便,寿命长。

2、液压机主油缸设置有压力限载安全回路。主油缸下腔液压系统设有液压支承安全双保险回路,并设立主缸上、下腔的液压安全联锁回路,保证下腔不打开则上腔不上压。同时主缸液压系统均设置保压系统,保压时间在0-999s范围内可调。

3、液压机连接管路均采用高压冷拔无缝管连接,接口采用法兰式连接,并合理布设管卡,减少系统振动和漏油。所有接口将采用国际通用标准,便于设备维修及零件更换。在液压系统关键控制处设有压力检测表和压力检测点,以便于日后维修检查判断故障。其他液压辅件选用国内名优产品。


       山东沃达重工生产的SMC复合材料模压成型液压机还可以用于玻璃钢篮球架挡板、玻璃钢座椅、玻璃钢长凳、玻璃钢桌面、九孔玻璃钢工业托盘、SMC汽车配件、SMC家电外壳、SMC卫浴设施等复合材料制品的模压成型,支持配套模具的定制,欢迎广大客户朋友来电垂询、来厂考察,接待热线:133-7632-7985。
