3000吨封头拉伸成型液压机-封头液压机

沃达重工,高新技术企业,液压机厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。3000吨封头拉伸成型液压机是山东沃达重工“精密伺服液压机”项目的又一重要成果,是沃达重工“两年提质计划”的重要展现,为打造新型液压机,创新液压机深度应用提供了切实案例和宝贵经验,将为加快封头成型设备升级换代提供重要的推动力。

服务热线:13376327985
产品详情

封头液压机拉伸成型工艺属于冲压成型方法的一种。是专门用于生产大型封头、拉伸圆筒、大型金属容器的专用设备。适用于金属板材的冷压弯曲、拉伸成型等工艺。压力容器封头根据用途不同,规格型号不同,选用不同型号的封头拉伸机。封头拉伸液成型压机也称为封头液压机、封头拉伸机、封头拉伸液压机、封头成型液压机等。


3000吨封头拉伸成型液压机是一种中型封头拉伸机,属于封头冷压机,可以生产直径1米~1.8米范围内的冷压封头,料板厚度为5mm~6mm,拉伸高度(封头起鼓高度)为200mm~350mm。

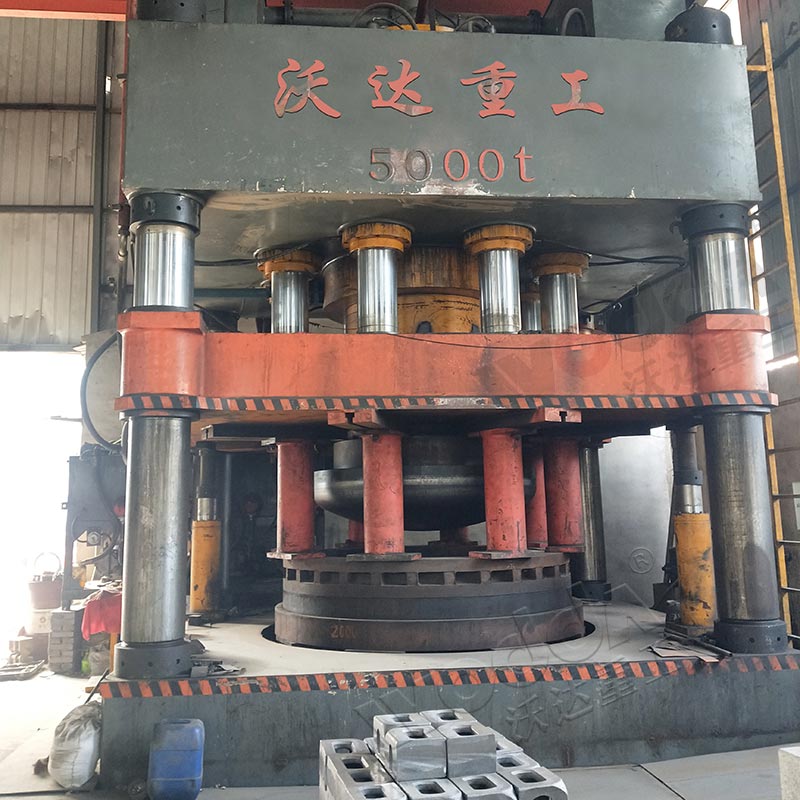

3000吨封头拉伸成型液压机


3000吨封头拉伸成型液压机如上图所示,具有以下特点:


一、主机身

3000吨封头拉伸成型液压机的机身部分采用三梁四柱液压机结构,利用3D建模和计算机有限元分析技术设计。主油缸和四个(或者六个、八个)压边缸均安装在上横梁,主油缸为拉伸缸,通过滑梁上预留的通孔,并连接活塞头;压边缸与滑梁相连,通过滑梁带动环形压边模具产生压边力。因此也被业内称为非抵消式封头拉伸机。


3000吨封头拉伸成型液压机大胆采用压边力>拉伸力的设计,拉伸力和压边力在0~25MPa范围内可根据工艺要求进行调节,拉伸力可随压边力进行柔性浮动,使封头成型效果更加符合生产要求:厚薄均匀,几何尺寸标准,圆度误差在±0.1mm以内,表面光洁,不起皱……


二、液压系统

3000吨封头拉伸成型液压机的液压系统采用二通插装阀集成控制,结构紧凑,安装维修方便,且动灵敏可靠,传动率高,密封性好;液压控制采用比例控制,压力输出精度高,拉伸过程稳定,噪音低。


三、电控系统

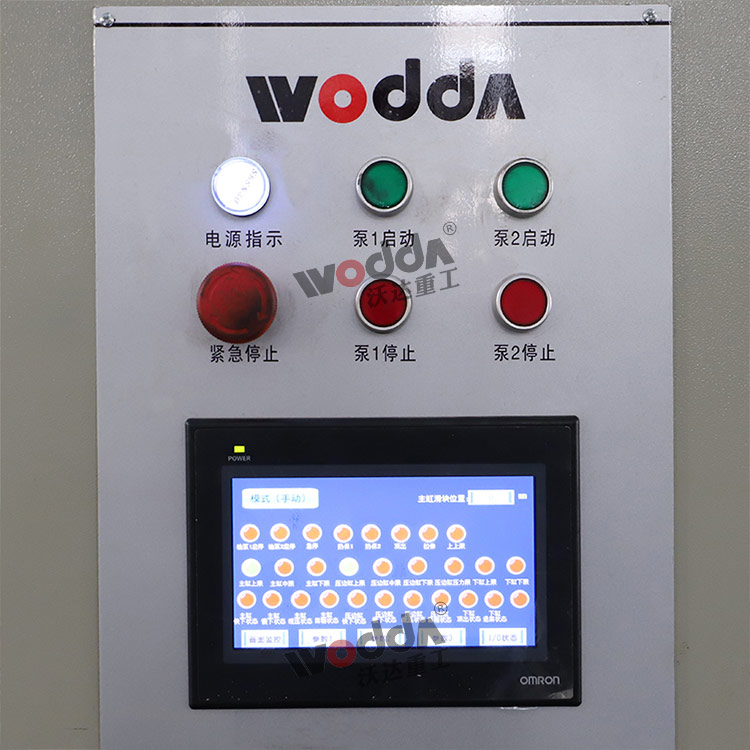

3000吨封头拉伸成型液压机的电控系统采用伺服+PLC控制,配备日本欧姆龙工业触屏式显示器,可以触屏读取和设定各项参数,并与高精度压力传感器和位移传感器相联,能够实现手动和半自动两种操作模式,全面考虑到各种生产工艺环节要素,实现生产效率和人性化双赢。


封头拉伸成型液压机还配有油温检测装置、强制循环冷却系统(可以保证压机在油温控制55℃以内)、自动油位检测装置、安全急停装置、防误操作停止系统等,还可以根据需要配备快速自动送料装置、换模装置、压边模锁紧装置和可移动工作台,从而提高换模操作过程中工人的换模时间,提高效率,降低模具的成本及工人的劳动强度,简化了压边模工艺。还可以配置下顶缸顶出后旋转功能,满足封头在加工过程中的涂油工艺。

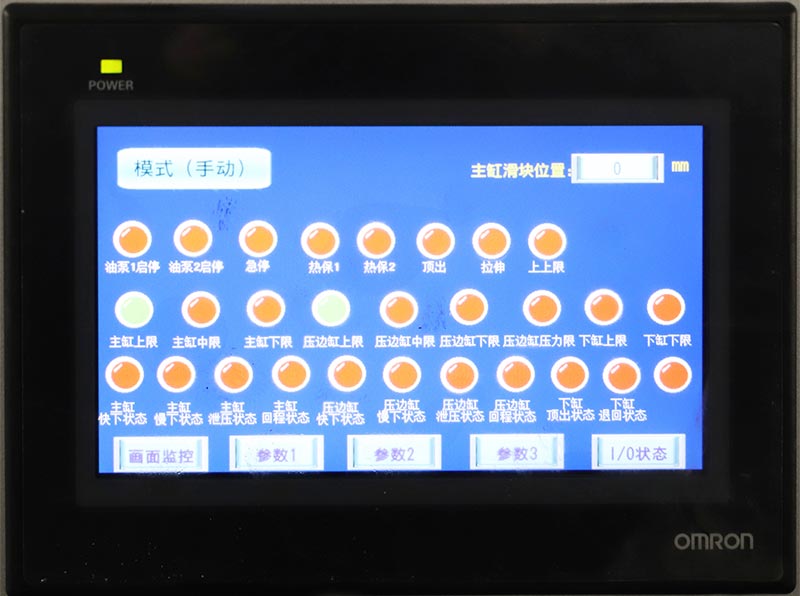

封头液压机PLC触控显示屏


沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机厂家,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327958。
