封头成型液压机

沃达重工,高新技术企业,知名液压机生产厂家,ISO9001国际质量管理体系和欧盟CE认证企业,荣获多项国家专利。

封头成型液压机又叫封头拉伸液压机,冲压封头液压机,封头油压机,是一种高效率的封头生产设备,平均3~5分钟压制一个成品,且自动化程度高,易于操作,产品压制平稳、厚薄均匀一致,成型后没有毛边,几何尺寸标准,焊接工艺性好。

服务热线:18963222388
产品详情

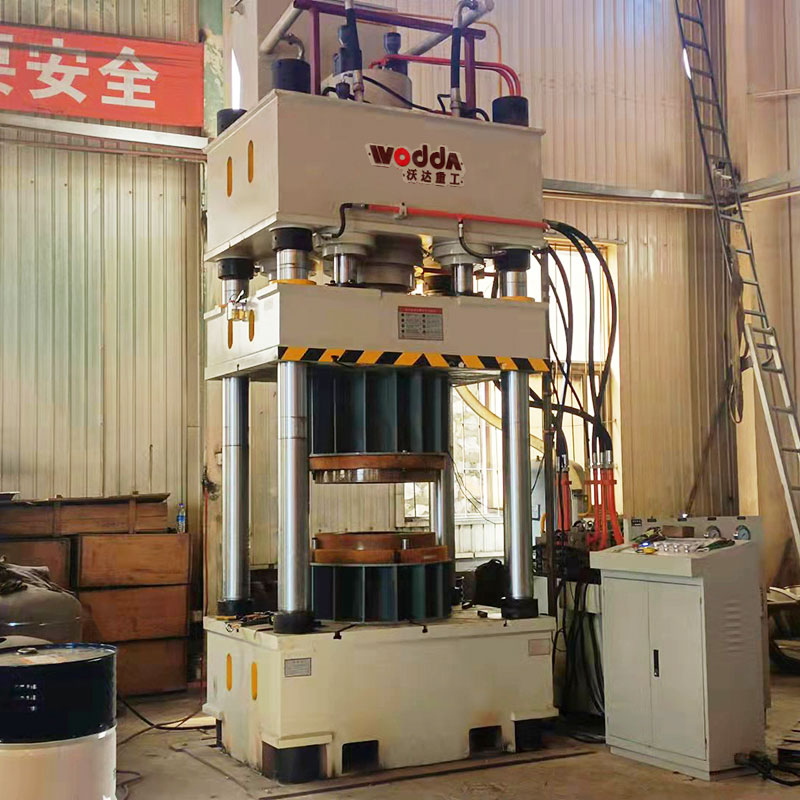

封头成型液压机

封头成型液压机是封头冲压拉伸成型的主要生产设备,如上图所示,封头成型液压机通常采用四柱液压机结构形式,有三梁四柱液压机和四梁四柱液压机两种类型;这里介绍的是一款山东沃达重工生产的三梁四柱封头成型液压机,这种结构的封头成型液压机一般是滑梁作为压边梁使用,主油缸从滑梁中间穿过,提供拉伸力。

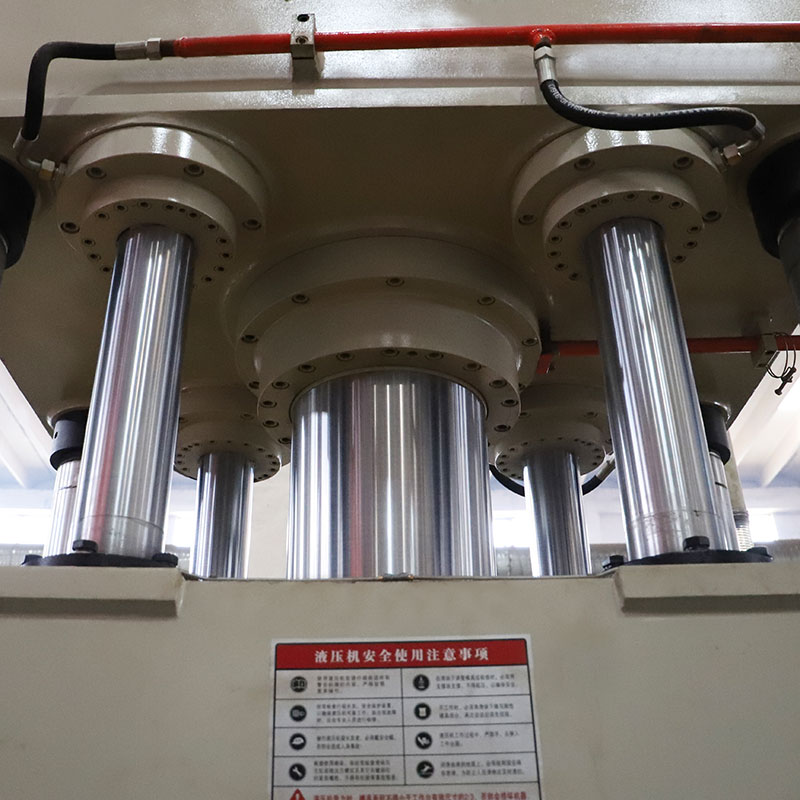

封头拉伸缸

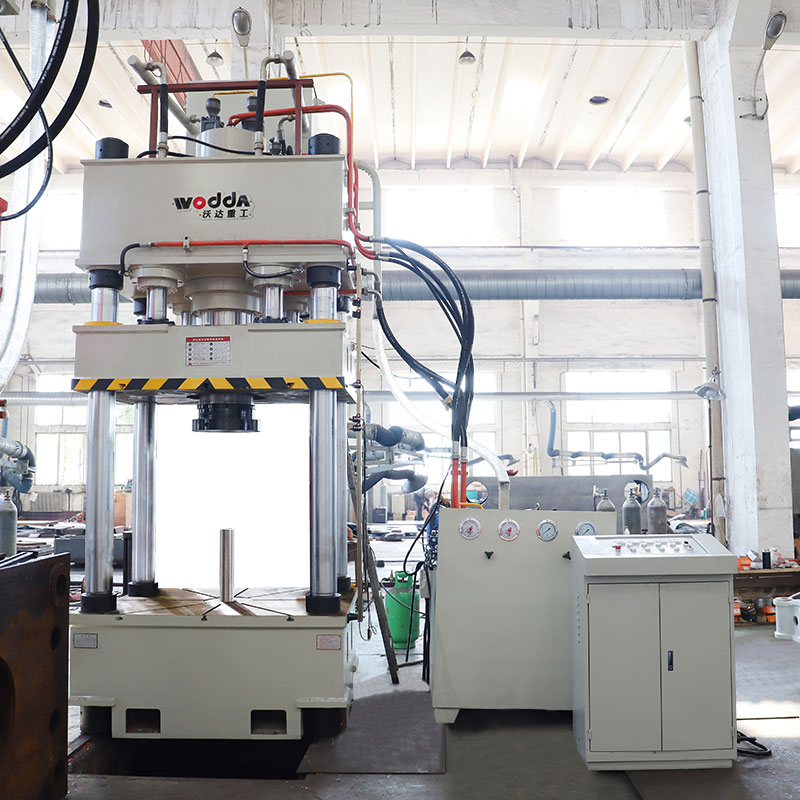

这款315吨封头成型液压机,由主机、液压站和电控柜组成。

一、主机

封头成型液压机不同于常规的三梁四柱液压机,首先是油缸的布局:封头成型液压机的油缸分为主油缸(提供拉伸力)和副油缸(提供压边力),其中主油缸从中间穿过滑梁而不相连,副油缸连接滑梁提供压边力;其次是顶出缸的顶出行程比较大,可达500mm;最后是工作台上的T型槽分布,采用放射状的“米”字形布局,便于固定环状的封头拉伸模具。

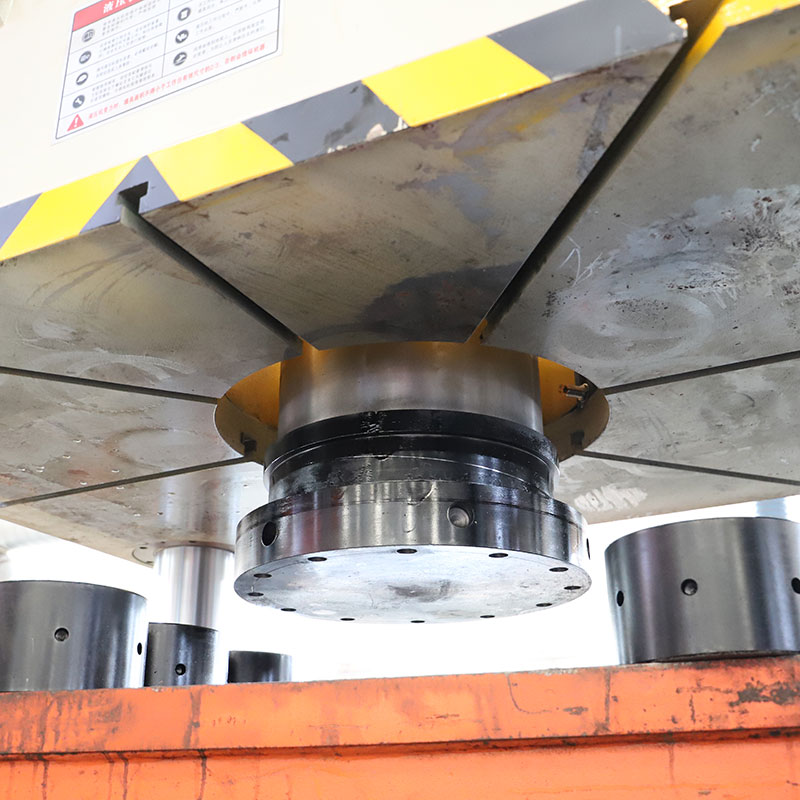

封头压边缸

二、液压站

封头成型液压机的液压站安装在主机一侧,液压站装有46#或者32#液压油的过滤装置,隔板将吸油区和回油区分开,加油口有过滤器,保证液压油清洁度;油箱液面高度由液位计显示;液压系统工作压强为25MPa,液压控制采用二通插装阀集成系统,具有油阻小、通流量大、抗污染、响应快、安全、可靠性高、控制方式灵活和维修方便等优点。

三、电控柜

封头成型液压机的电控系统采用PLC控制,支持手动和半自动两种工作方式,控制面板上设有5个延时继电器:拉伸缸延时、压边缸延时、顶出缸延时、拉伸缸泄压延时、压边缸泄压延时,可根据具体生产工艺手动设置延时时长;分别通过接近开关和电接点压力表进行定程和定压控制。这款315吨封头成型液压机的动作顺序(半自动状态下)为:下缸顶出--压边滑块快下--压边滑块慢下--压边(保压状态)--主缸快下--主缸慢下--主缸拉伸(下缸浮动下行)--主缸泄压--主缸回程--压边缸泄压--压边缸回程--下缸顶出--下缸退回。

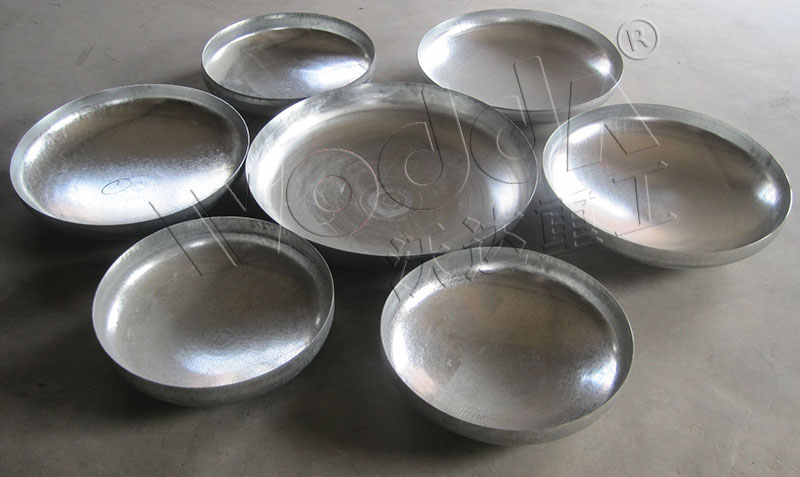

封头
