315吨快速液压机

一、快速液压机介绍

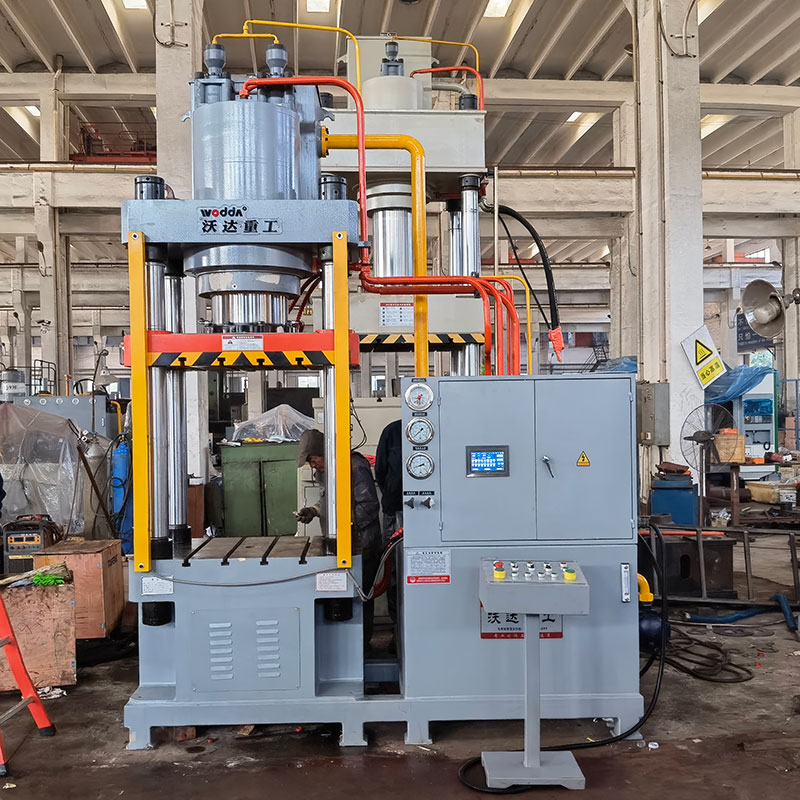

315吨快速液压机采用三板式结构,即三横梁采用优质实心钢板加工而成,强度高,不易变形,且速度快。如上图所示,山东沃达重工研发、生产的这款315吨快速液压机,采用连体设计,主机机身和液压站系统固定在同一硬底座上,整体性更强,也便于油管采用硬管连体,增加了美观性和运输便捷性。

315吨快速液压机的技术参数表

项  目315t-K
系统压力MPa25
滑块行程mm400
最大开口高度mm900
工作台尺寸mm700X700
空程下行速度mm/s340
工作速度mm/s16-38
回程速度mm/s320
顶出缸推力 t63
顶出缸行程 mm250
打料缸推力 t5
打料缸行程 mm150
电机功率KW15×2
备注含安全光栅、水冷装置、PLC控制

二、快速液压机工作原理

快速液压机通常情况下增加两组快速行程充液阀装置,配合充液箱,在大电机和大油泵的助力下,大大提高了滑梁空程下降时液压机主油缸A腔的注油速度和效率,从而提高了液压机的速度。

三、快速液压机机型特点

1、主机

整机经过有限元优化设计和工业设计,机床的强度高、刚度好,外形美观。主要结构件均采用钢板焊接结构,焊后经去应力处理;焊缝经打磨无焊渣和流疤现象;再经抛丸处理。保证了整体机身外观平整美观、精度高、刚性好。

2、液压系统

液压动力系统由动力控制系统、各种阀和电控箱等组成,对主机提供动力并实现对主机的控制。液压系统主油泵由电机驱动,采用PLC闭环控制系统,根据系统需要的流量和压力,准确、快速地提供系统需要的压力和流量,实现了按需供油,并同时达到了快速、准确、节能的目的。另外还可以配合伺服驱动,组成电液伺服控制系统,进一步提高控制柔性,降低噪音和能耗。

3、安全系统

①急停按钮:发生异常时按“急停“按钮,包括电机均停止运行;

②过载保护:液压系统设有过载保护装置(安全阀),确保压机不会超载工作而损坏压机,当油压超过设定值(可调)时自动溢流排油;

③液压支撑保险系统:滑块可在任意位置静止;

④工作台两侧装有安全光栅装置:当有“异物”进入压机工作范围时,压机滑梁瞬间自动停止动作,有效保护人员安全。

山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的公司,年产值近2亿元,厂房面积3万余平方米,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327958。
