2000吨三梁四柱液压机-2000吨液压机

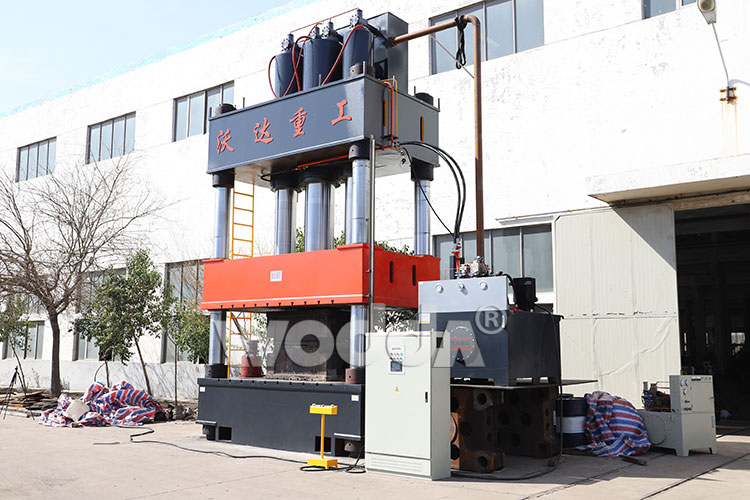

沃达重工,高新技术企业,液压机生产厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。2000T三梁四柱液压机,由液压主机、液压站系统和电气控制系统三部分组成,主机部分采用三梁四柱三缸结构,与液压站之间采用硬管连接,电气控制部分采用PLC控制+伺服驱动,实现自动/半自动生产,效率高,安全性好。

服务热线:13376327985
产品详情

2000吨三梁四柱液压机是山东沃达重工液压机厂家生产一款大型液压机。2000吨三梁四柱液压机的工作压力、压制速度、行程范围均可根据工艺需要在规定范围内进行调整,可实现定压和定程两种工艺方式。定压成型时,在压制后有保压延时及自动回程。工作台中间装有顶出装置选构,除顶出制品外,尚可作为液压垫用于把拉伸制件的成型工艺。本机的工作压力、工作速度、行程范围等可根据工艺需要进行调节,并能完成顶出和拉伸工艺。


2000吨三梁四柱液压机适用领域:


2000吨三梁四柱液压机适用于金属材料的压制工艺,如:金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等;还可实现塑料制品、粉末制品的压制成型工艺;金属材料的压制工艺,如弯曲、翻边、拉伸、挤压成形等,而且可从事校正、压装、粉末制品的压制成形及非金属材料如塑料、玻璃钢、绝缘材料和磨料制品的压制成形工艺。

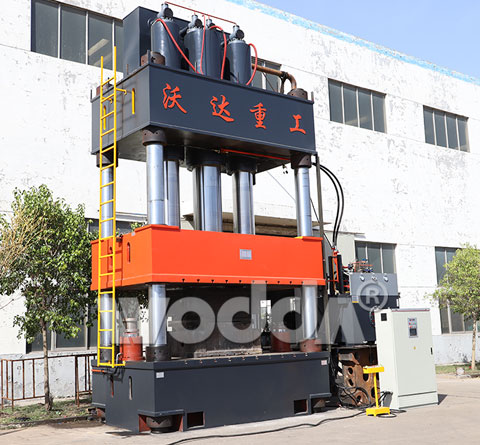

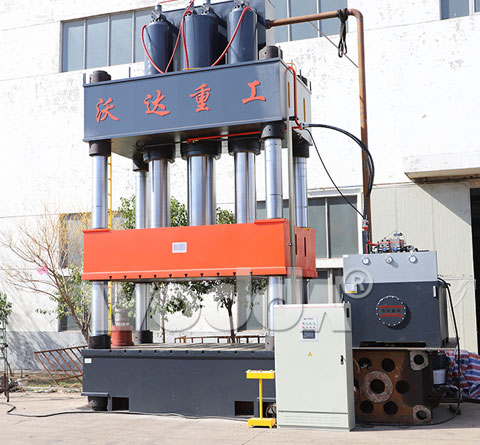

2000吨三梁四柱液压机

2000吨三梁四柱液压机


2000吨三梁四柱液压机性能特点:


1、计算机优化结构设计,四柱式结构,简单、经济、实用,2000吨三梁四柱液压机机架与活动工作台导向精度高,刚性好,抗侧向力强,特别适用于压制不对称的产品;结构紧凑、性价比高 经济适用;

2、液压控制系统采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点;

3、油缸采用整体锻打并经精密研磨,新型油缸密封元件,在高压状态下使用可靠性强,寿命长;

4、独立的电气控制系统,工作可靠,动作直观,维修方便;

5、可采用按纽集中控制,设调整,双手单次循环二种操纵方式;

6、可现实定程,定压二种成型工艺,并具有保延时等性能,延时时间可调;

7、工作压力,行程根据工艺需要在规定的范围内可调,可实现手动、半自动、自动三种操作方式。

8、拉伸、压边滑块可连成一体,实现单动工艺动作。导轨自动润滑装置。有利提高工作效率和操作安全。

9、机电一体化安全装置。如:油缸下腔支撑回路、油缸上下腔互锁回路等,安全性优越。


2000吨三梁四柱液压机技术参数:


沃达重工液压机厂家可按客户要求加工定制,如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备,满足客户生产工艺需求。沃达重工液压机厂家支持定制生产多种型号的2000吨四柱液压机、2000T油压机,2000吨伺服液压机。


2000吨三梁四柱液压机结构:


主机为三梁四柱立式结构,它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成,机身是由上梁、滑块、工作台、立柱、锁母、导套等组成,滑块在油缸驱动下沿着四柱上下直线运动。


1、上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度。

2、主柱2000吨液压机厂家采用45号圆钢,并作镀铬处理,确保永远不会生锈,滑套(导套)采用耐磨铸铁,内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力,摩擦副的润滑采用手摇式注油泵装置,该泵具有集中润滑供油流畅的特点。

3、液压油缸为活塞式结构,油缸的关键密封选用抗老化和密封惟能较好的国标密封圈,缸体选用45#衍磨管,内孔光洁度好,大型缸体采用45#锻钢件,柱塞为45#圆钢,并进行表面镀铬处理,即防锈又耐磨。

4、液压管路2000吨液压机厂家采用冷拔无缝钢管,经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装,管路布置清晰、整齐、高压管弯曲半径规范,高低压管有明显的颜色区分,便于维修,通径大于25通径均采用法兰连接,以减少整机漏油的发生。

5、行程限位装置由导向板和行程开关组成。分别分为上限位开关,下限电开关,快转慢开关,共3个为一组。调节不同的开关位置,即可改变活动横梁在上、下端的停止位置。调好后,应将锁紧螺母锁紧。在定压成型中,下开关只能做下端极限位置的控制(起保护作用),不能作压制行程的控制;在定程成型中,行程开关起到超压保护作用。下缸有下缸上限位开关,下缸下限位开关组成。保证下缸到达设定位置停止。

6、油缸缸体,锻打内孔磨加工成型。活塞杆材质45#锻件。液压系统由液压传动和控制系统。主要由油箱、油泵、插装阀、冷却、过滤等组成。通过电气系统控制电磁换向阀实现压力机的各种动作。油箱为钢板焊接件。表面及内部经过严格除渣,酸洗处理。油箱起边高出盖板,防治油液露出。

7、插装阀采用BCV系列插装阀总成,结构简单紧凑,响应快内泄小,流量大,抗污染,维护方便使用寿命长。压力表为抗震油压表,显示精度高,不易损坏。电接点压力表时刻检测主缸上腔压力,到达设定压力停止压制,实现定压返程。

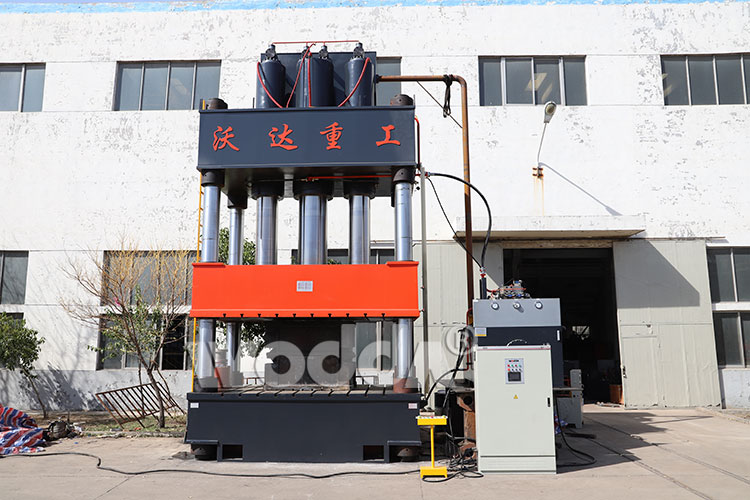

三梁四柱液压机

三梁四柱液压机


2000吨三梁四柱液压机安全装置介绍:


1、静止及急停按钮:发生异常时按“静止”按钮,动作停止。按“急停”按钮,包括电机停止运行。

2、电机控制部分:有热保护器、断路器等装置,保护电机过载免受损坏及过流短路保护。

3、主缸下腔控制块设有防滑下落装置及安全阀,滑块可静止在任意位置,防止滑块失控下滑。

4、超载保护:这款2000吨三梁四柱液压机液压系统回路设有安全阀,油压超过设定值时液压系统自动溢流限压,保护设定值可调,确保液压机不会超载工作。

5、超压保护:电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到超压保护作用。





沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机厂家,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、液压冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区。
