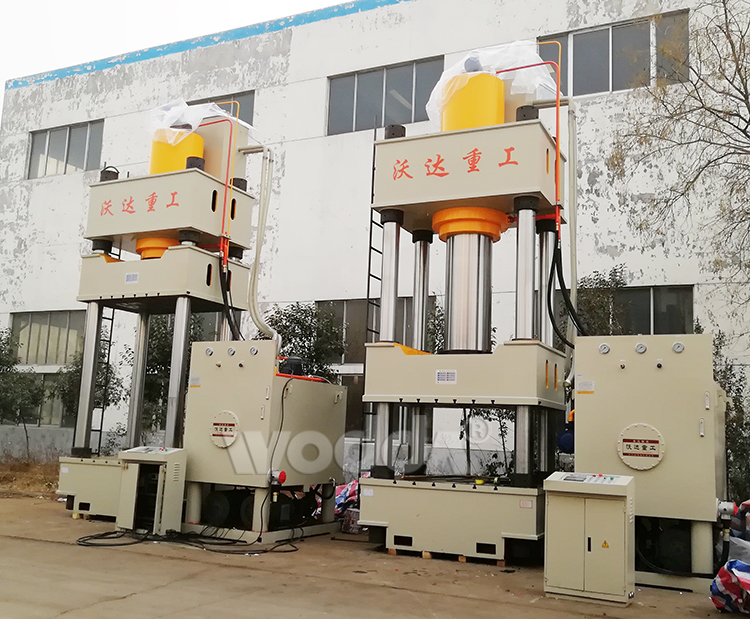

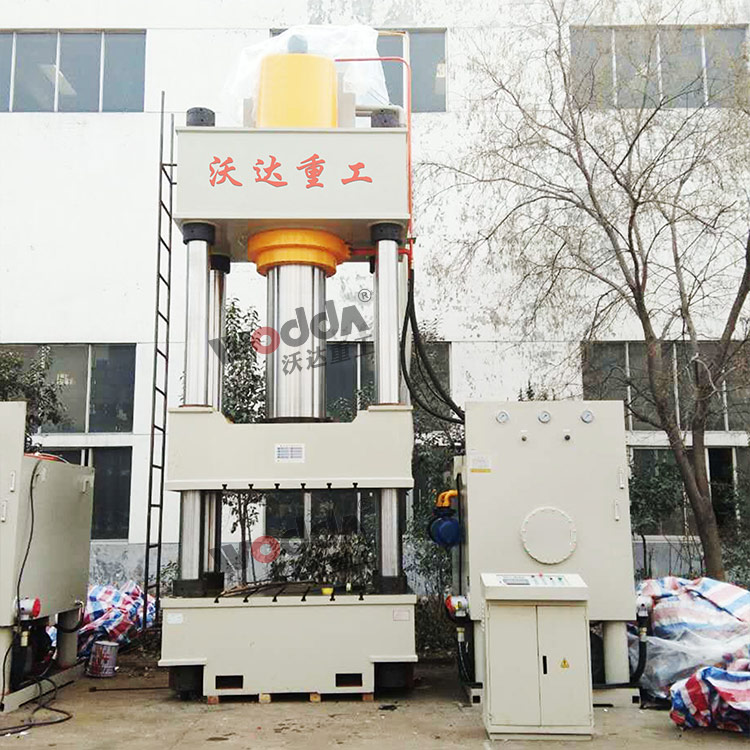

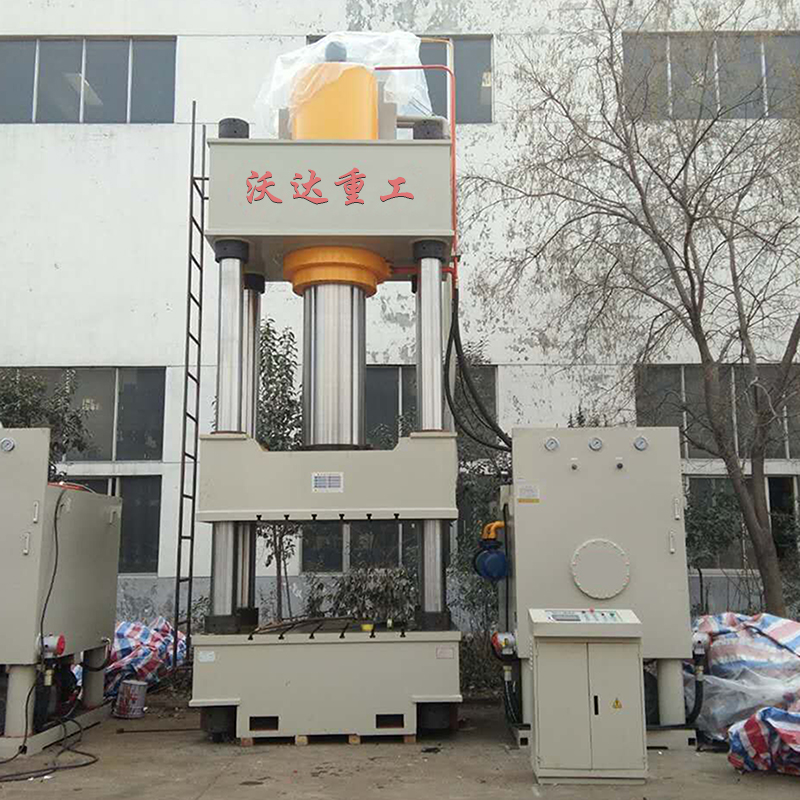

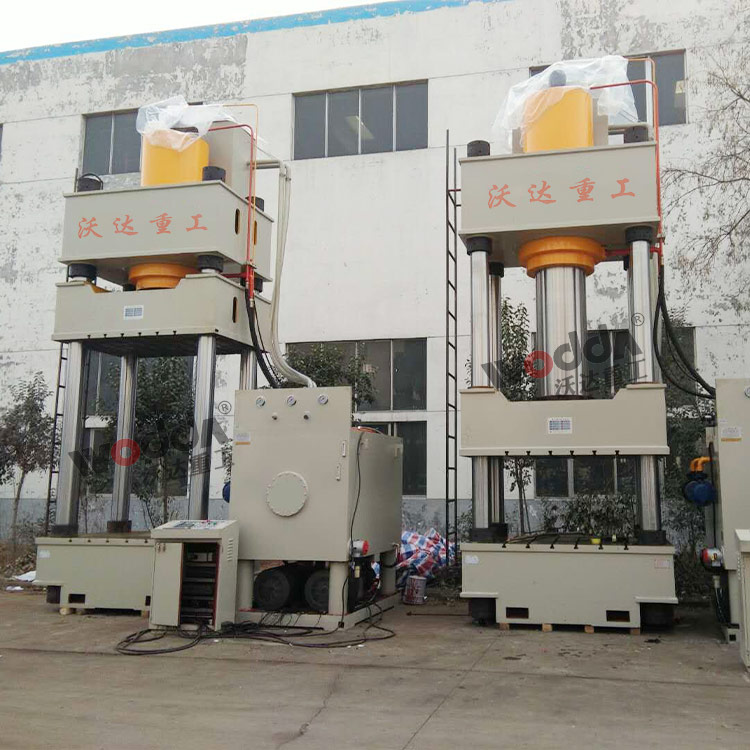

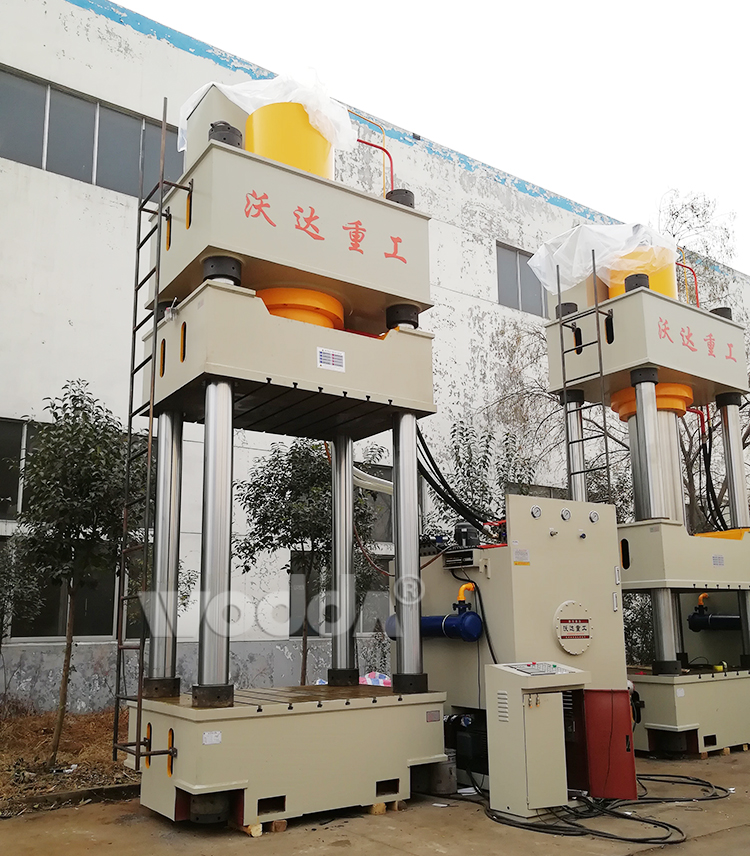

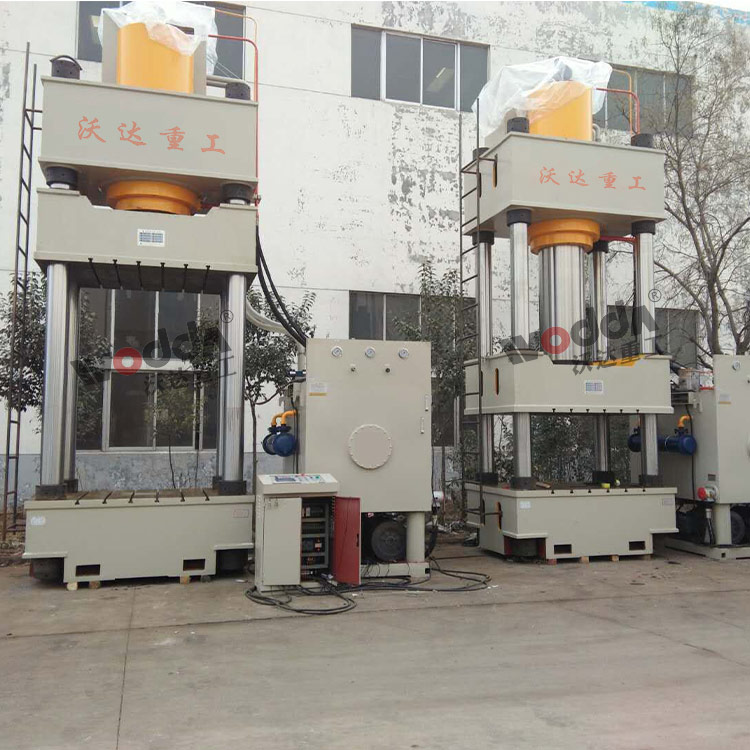

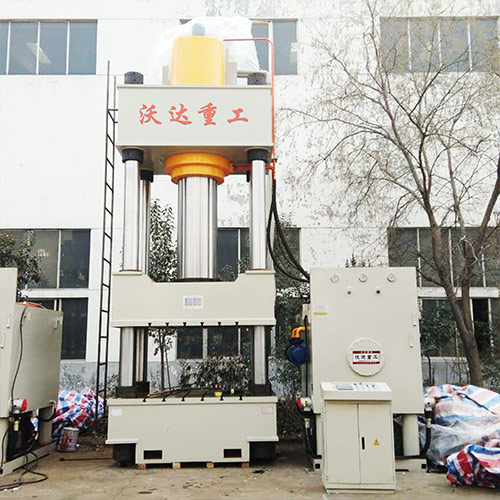

四柱式结构为1000吨液压机常见的结构形式之一,它的显著特点是工作空间宽敞,便于四身观察和接近模具,整机结构简单,工艺性好。
1000吨液压机的机身是由上横梁、活动横梁、下横梁和四根立柱组成,工作油缸安装在上横梁内,活动横梁与工作油缸的活塞连接成一整体,以立柱为导向做上下运动,并传递工作油缸的内产生之力量,对制件进行压力加工,1000吨四柱液压机的缺点是承受偏心载荷能力较差。
如果需要做比较精细、对精度要求比较高的工作,推荐使用1000吨框架式液压机。
YQ32系列1000吨三梁四柱液压机参数表 | ||||
项 目 | 1000t | 1250t | 1600t | 2000t |
液体最大工作压力 Mpa | 25 | 25 | 25 | 25 |
滑块有效行程 mm | 900 | 900 | 900 | 900 |
最大开口高度 mm | 1500 | 1600 | 1600 | 1600 |
工作台有效面积 mm*mm | 1500*1500 | 1700*1600 | 2000*1600 | 2000*2000 |
空程下降速度 mm/s | 80 | 80 | 80 | 80 |
压制速度 mm/s | 10 | 6-10 | 6-10 | 6-10 |
回程速度 mm/s | 50 | 45 | 40 | 40 |
电机功率 KW | 37*2 | 37*2 | 37*2 | 45*2 |
油泵排量 mL/r | / | / | / | / |
顶出力 t | 125 | 200 | 200 | 250 |
顶出行程 mm | 350 | 450 | 450 | 450 |
功能:该系列液压机适用于各种可塑型材料的压制工艺,如冲压、弯曲、翻遍等,也可从事于校正、压装、砂轮成型、塑料制品、橡胶制品及粉末制品的压制成型,该系列产品的工作压力、压制速度、行程范围均可根据工艺要求在规定范围内进行调整,可实现定压和定程两种工艺方式,工作台装有顶出装置,除顶出制品外,均可作为液压垫用于拉伸制件的成型工艺。
山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的公司,年产值近2亿元,厂房面积3万余平方米,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:18963222388。
