1500吨四柱油压机是1500吨液压机中常用结构,配置液压垫或者顶出缸完成拉伸工艺,应用范围广泛,更换模具即可加工不同的金属板材,如不锈钢水箱,不锈钢水槽,锚杆托盘,封头拉伸,工件深拉伸,工件浅拉伸,汽车配件拉伸,波纹板拉伸,电机风罩拉伸,金属钣金拉伸,不锈钢水槽拉伸,消防器材拉伸等金属板材的拉伸成型。
咨询报价:18963222388
产品详情

1500吨四柱油压机是1500吨液压机中常用结构,配置液压垫或者顶出缸完成拉伸工艺,应用范围广泛,更换模具即可加工不同的金属板材,如不锈钢水箱,不锈钢水槽,锚杆托盘,封头拉伸,工件深拉伸,工件浅拉伸,汽车配件拉伸,波纹板拉伸,电机风罩拉伸,金属钣金拉伸,不锈钢水槽拉伸,消防器材拉伸等金属板材的拉伸成型。

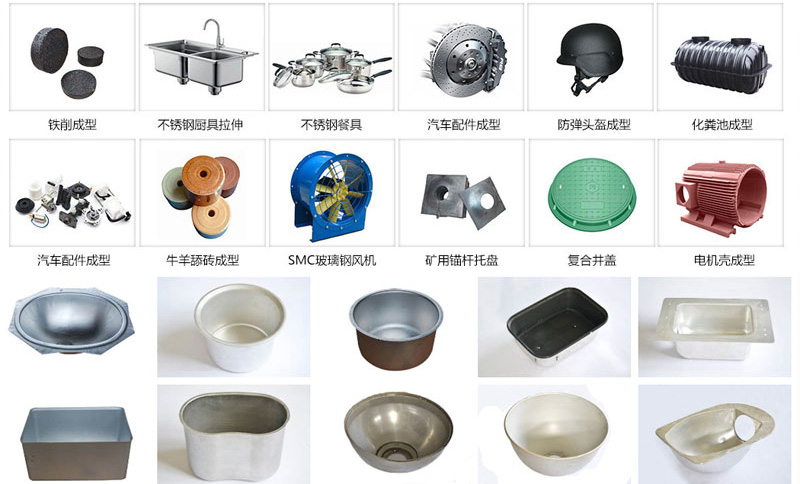

1500吨四柱液压机应用

1500吨四柱液压机应用


本机是山东沃达重工为客户定制拉伸U型管的专用拉伸机,采用三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式,也叫三梁四柱液压拉伸机。

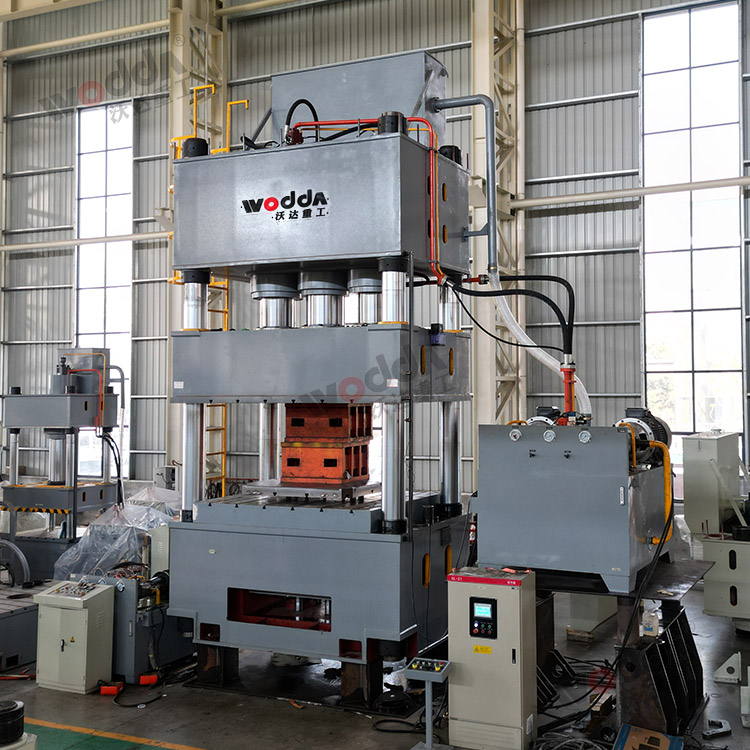

1500吨三梁四柱液压机(图2)

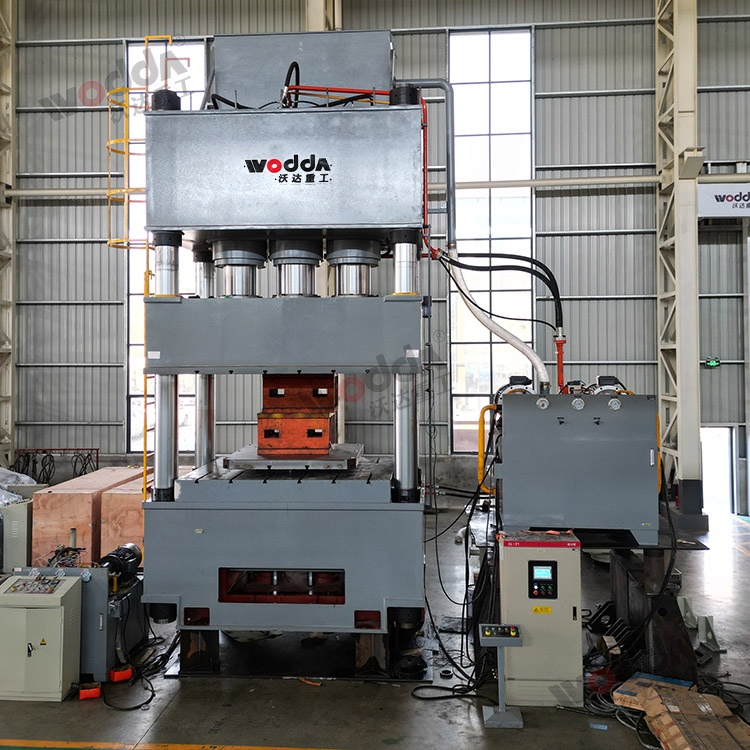

1500吨三梁四柱液压机(图1)


1500吨拉伸液压机采用三梁四柱结构,其结构特点:

1、四柱式结构,刚性好、精度高、结构紧凑、经济适用;

2、液压控制采用插装阀集成系统,泄露点少、冲击小、动作可靠,可有效的保护模具和设备的使用寿命;

3、专业油缸密封元件,可靠性强,寿命长;

4、导轨自动润滑装置,充分保护导柱,保持精度;

5、机电一体化安全装置,如:油缸下腔支撑回路、油缸上下腔互锁回路等,有良好的安全性;

6、电气系统采用PLC控制,可实现一键操作,工序简单易操作;

7、可实现定压、定程两种成型工艺,具备保压延时功能;

8、根据不同工艺,工作压力、行程可在一定范围可调节,简单易操作;

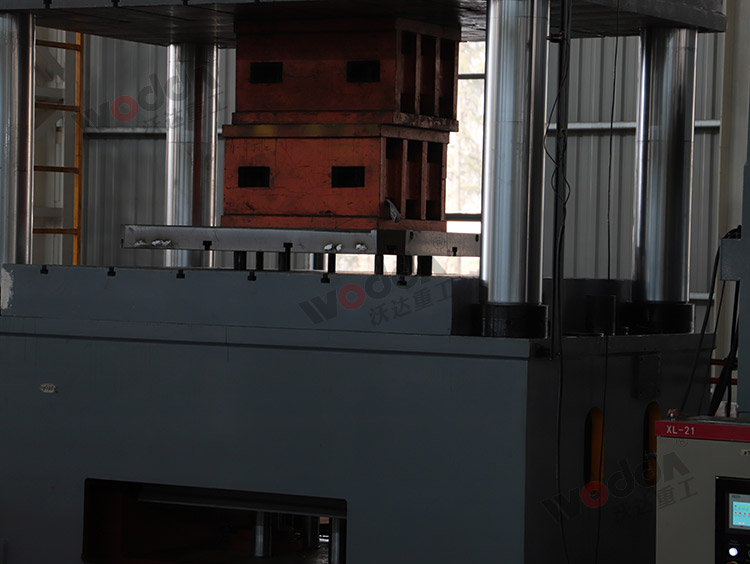

1500吨四柱液压机(液压垫)

液压垫


液压垫置于工作台内,用于拉伸工艺时的工件压边,在液压垫的上平面装有可更换的顶杆垫,以防止因顶杆对液压垫的冲击而造成液压垫上平面的变形和损伤。液压垫缸采用单缸或多缸结构,一字布置,此结构使液压垫受力均匀,以达到理想的拉伸效果。


拉伸液压机中液压垫的工作方式:

(1)滑块快降→滑块慢降压制→滑块加压-保压延时及泄压→滑块回程→液压垫顶料→液压垫延时退回。

(2)滑块快降→滑块慢降压制( 同时液压垫被动退回) -保压延时及泄压→滑块回程→液压垫顶出。

(3)滑块快降→滑块慢降压制→保压延时及泄压→滑块回程。
