630吨四柱拉伸液压机

沃达重工,高新技术企业,液压机厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。630吨四柱拉伸液压机采用三梁四柱单缸结构,配置多点顶出液压垫装置,并可以配置工业触屏式PLC控制系统,节省人力,提高生产效率。

服务热线:18963222388
产品详情

山东沃达重工生产的630吨四柱拉伸液压机采用三梁四柱单缸结构,配置多点顶出液压垫装置,并可以配置工业触屏式PLC控制系统,节省人力,提高生产效率。630吨四柱拉伸液压机设备由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、移动操纵台等组成。

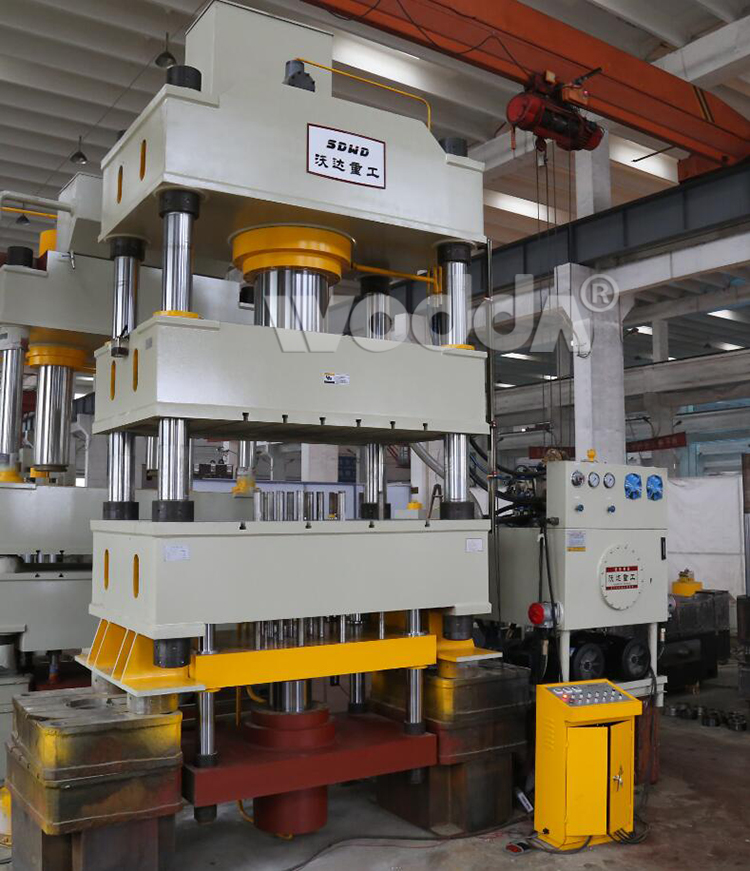

630吨四柱拉伸液压机

630吨四柱拉伸液压机实拍图


630吨四柱拉伸液压机适用于餐具、厨具、电机、电器金属壳、罩底和灯饰零件等产品的拉伸成型,金属或非金属件的整形、压制、拉伸、和切边等。


630吨四柱拉伸液压机组成:


1.液压机主缸

机器的油缸为45#钢,采用锻造经处理后加工,延长机器的使用寿命


2.液压系统

采用大流量插装阀,在泵的进油口设吸油滤器,以防杂质进入液压系统,以确保油路的正常运行;系统中有油温油位显示、空气滤清等装置;油箱为钢板焊接结构,底部备有放油和排污的螺塞;插入式液压专用电机,降低车间噪音


3.电器系统

机器设有独立的电气控制箱,集中控制整个机器的运转。设备配有光电保护装置和急停按钮,确保作业时人员和设备的安全。

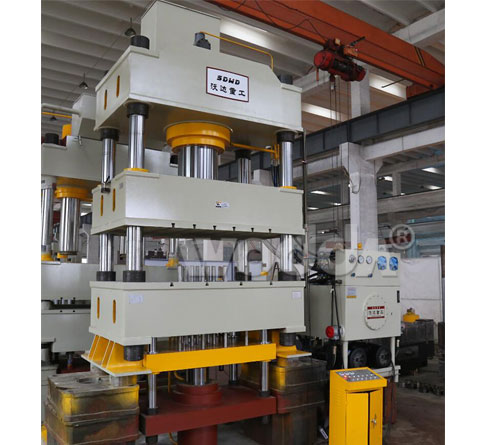

630吨四柱拉伸液压机

630吨四柱拉伸液压机实拍图


630吨四柱拉伸液压机产品特点:

1、机身为四柱式结构,受力件经优化设计,外形美观,经济适用;

2、充液箱容积增大,保证快速充液,减少上压时间。增大散热面积,降低油温;

3、主机三梁端面模量较大,提高三梁的刚度,大大延长了寿命;

4、主缸与活塞杆均采用优质锻件,提高了可靠性;

5、活塞杆与立柱表面,采用淬火,镀硬铬,提高了耐磨性,防止表面腐蚀划伤;

6、630吨拉伸机采用先进的插装阀,结构紧凑,减少了管路连接,提高了系统的密封性,减少渗漏;

7、动力系统采用浸油立式泵组。减少噪音,吸油效果好,提高了泵的寿命;

8、压力表采用耐震压力表,并安有压力表节门,便于维修;

9、主缸密封采用进口或国内优选件。


630吨四柱拉伸液压机的工艺动作流程:

液压垫顶杆升起→拉伸模具的模芯升起→滑梁下降→上模接触材料后,滑梁继续下行,配合液压垫完成拉伸动作→滑梁继续下行到下限→滑梁回升→液压垫顶出,脱模→拉伸完成。

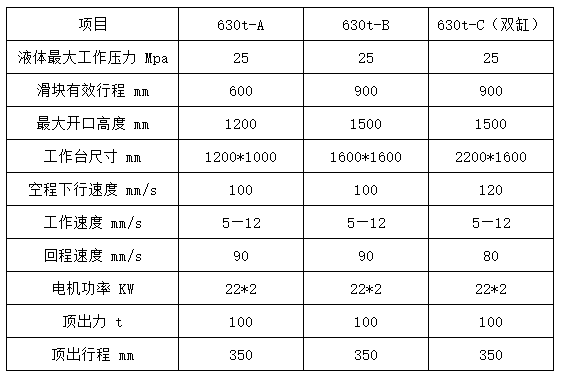

630吨四柱拉伸液压机技术参数:


630吨四柱拉伸液压机参数

630吨四柱拉伸液压机参数


630吨四柱拉伸液压机细节展示:

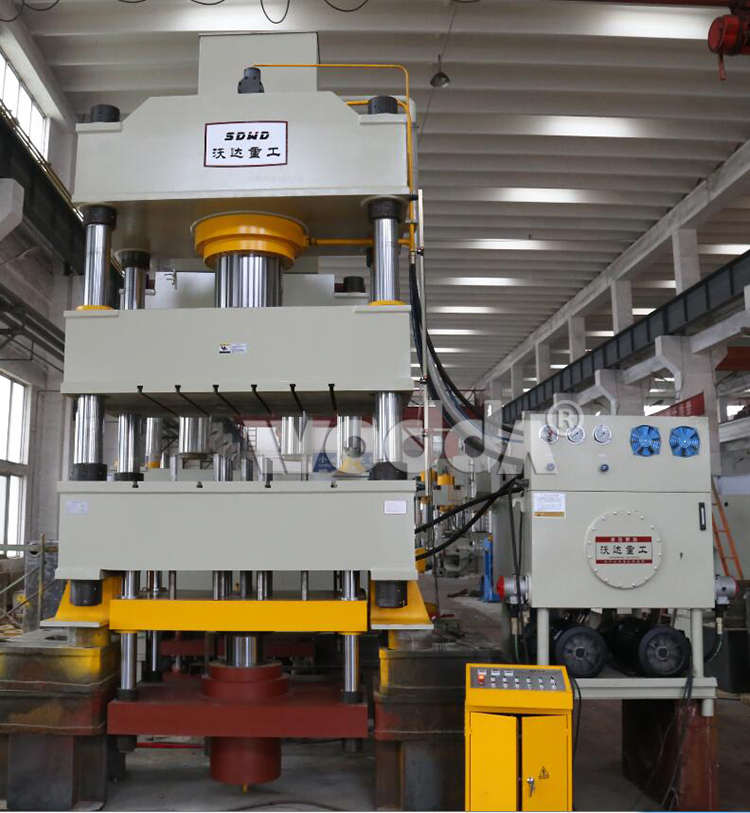

630吨四柱拉伸液压机

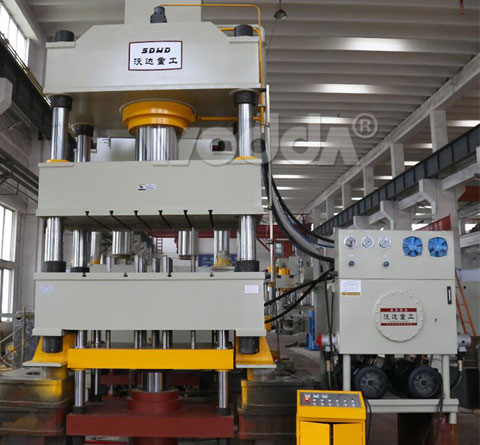

630吨四柱拉伸液压机细节

630吨四柱拉伸液压机细节


山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机厂家,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327958。
