500吨双缸四柱拉伸液压机

沃达重工,高新技术企业,液压机生产厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。500吨四柱双缸拉伸液压机采用下置式多点顶出液压垫结构,配合伺服驱动+PLC控制系统,拉伸精度高,成型效果好;主油缸配备快速行程充液装置,可以实现快速下降,快速回程,提高工作效率。

服务热线:13376327985
产品详情

液压机厂家山东沃达重工生产的500吨双缸四柱拉伸液压机采用下置式多顶杆顶出装置,适合5mm以内的金属薄板的拉伸和压制成型,本机台面2000mm*1500mm,适用于大多数的产品尺寸,主油缸采用双缸配置,使滑块受力均匀,配置伺服系统和比例流量阀,双缸同步性好。


滑块下平面和工作台上平面均经过大型数控龙门铣床精铣,平行精度可达0.1mm/1000mm,压制精度高,拉伸成型效果好。上梁顶部设有安全护栏,工作台前后两段均安装光栅保护装置,大大提高了生产安全保障。




500吨双缸四柱拉伸液压机的拉伸高度350mm,因此下置式液压垫的高度较高,需要做地坑,山东沃达重工会预先提供地基图,并协助液压机设备的现场安装和调试,欢迎来电咨询、来厂考察,接待热线:133-7632-7985。

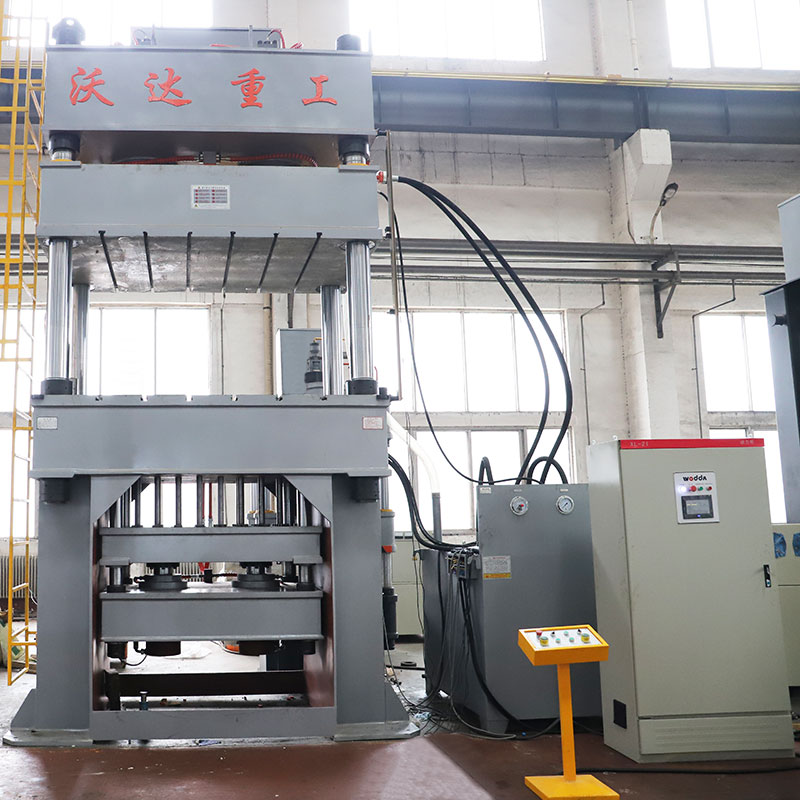

500吨双缸四柱拉伸液压机

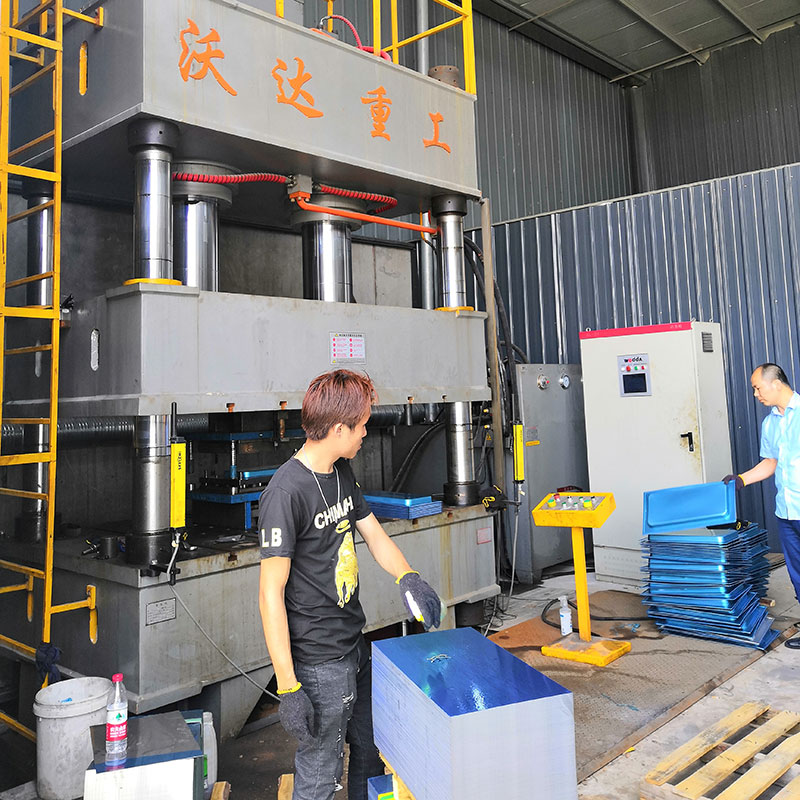

500吨双缸四柱拉伸液压机

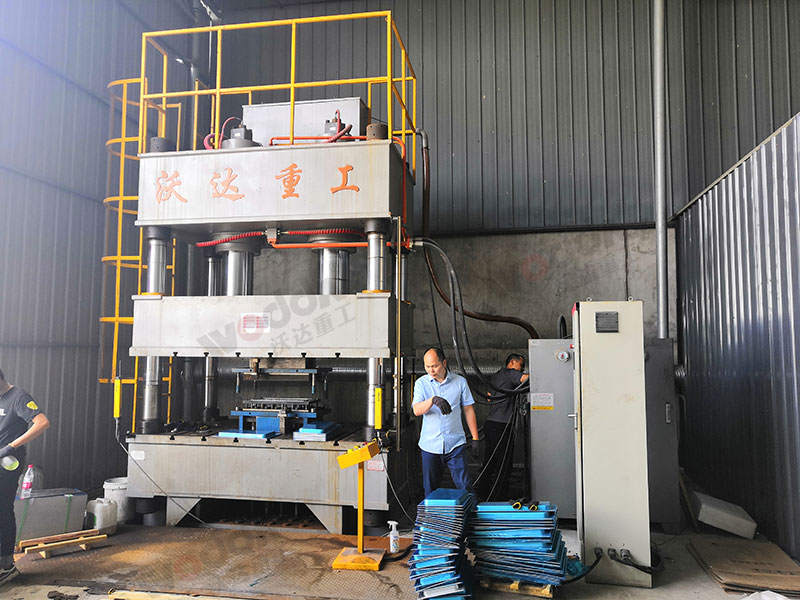

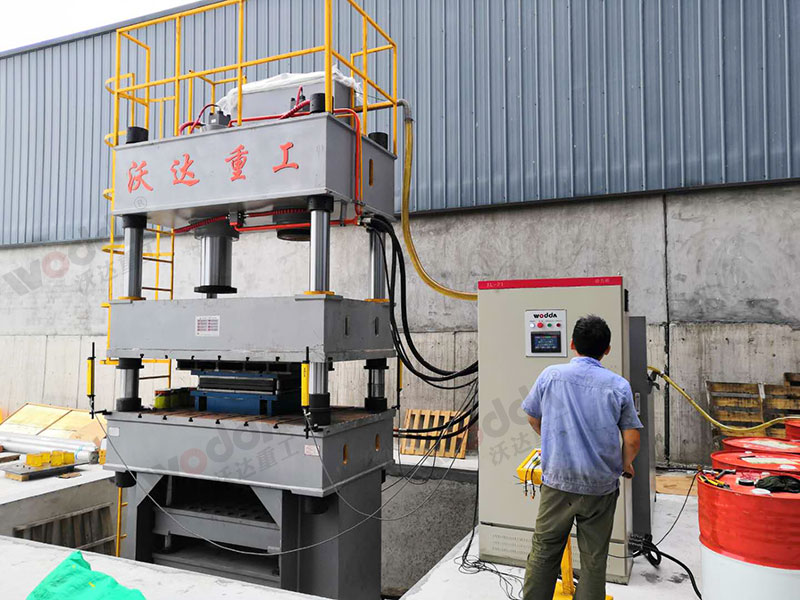

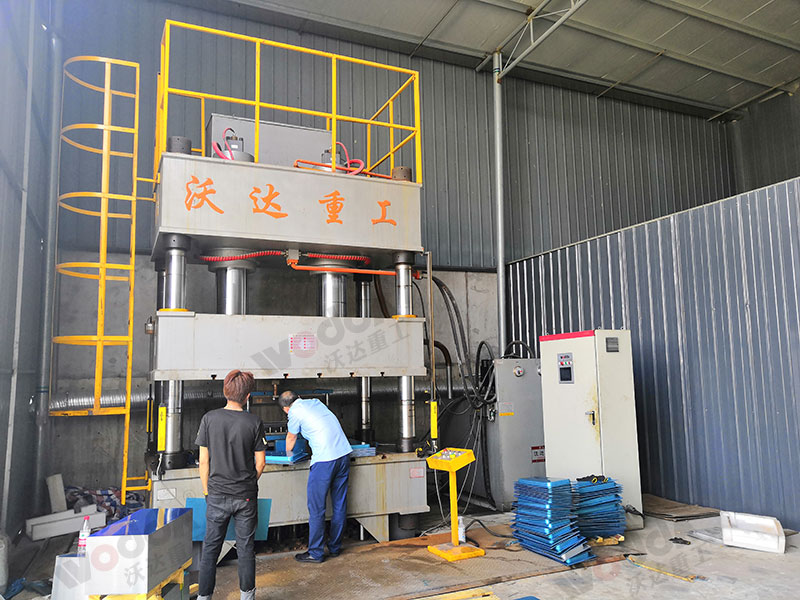

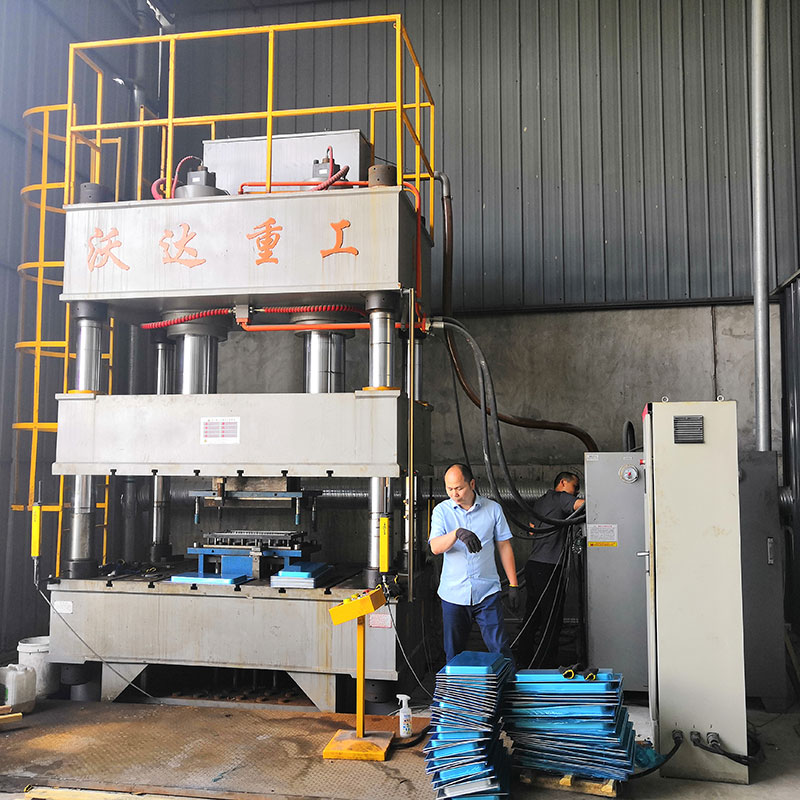

500吨双缸四柱拉伸液压机

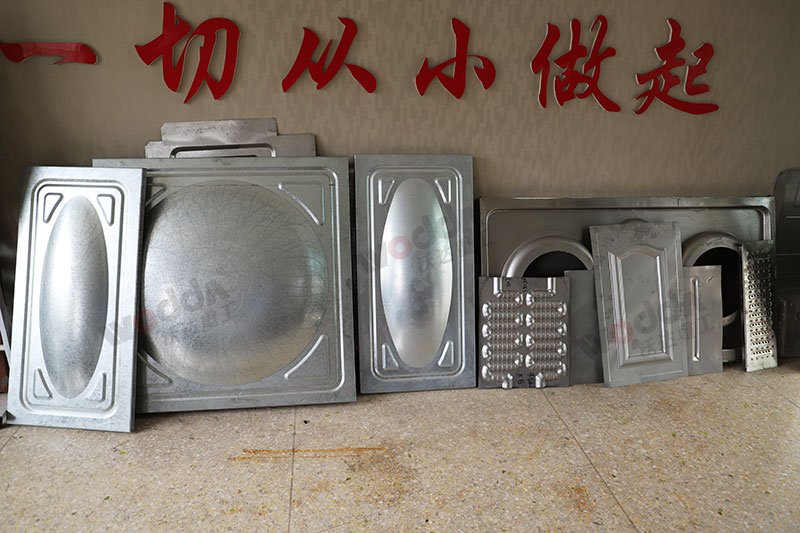

拉伸液压机可压制的部分产品如下图:


500吨双缸四柱拉伸液压机

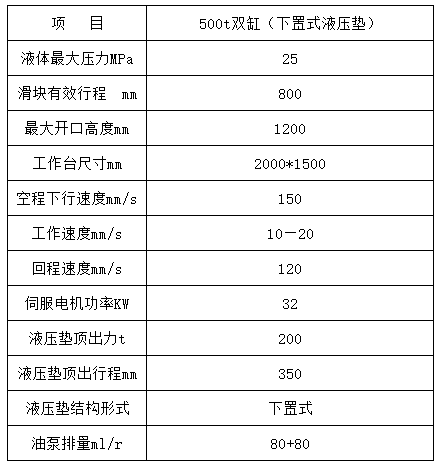

500吨双缸四柱拉伸液压机技术参数:


500吨双缸四柱拉伸液压机

液压机厂家沃达重工可按客户要求加工定制,如液压机的台面大小、行程长短、开口高低、工作压力、运行速度、自动上下料、自动/半自动等。量身打造优质液压机设备,满足客户生产工艺需求。


500吨双缸四柱拉伸液压机验收标准:


a、外观:
1.外观颜色应符合要求;
2.表面应无划伤、无磕碰;
3.焊接表面应无焊渣;
4.外漏孔内应无铁屑等杂物。

b、品质:
1.活动横梁下平面对工作台上平面的不平行度≤0.2mm/1000mm;
2.活动横梁行程对工作台平面的不垂直度≤0.2mm/1000mm;
3.动作顺序依据电气原理图验收;
4.油缸无漏油,工作时无异响;
5.试模产品成型效果甲方确认合格。


山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机厂家,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327958。
