YQ27四柱双动拉伸液压机

沃达重工,高新技术企业,液压机厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。YQ27四柱双动拉伸液压机是指配置多顶杆液压垫结构的四柱液压机,在液压机进行薄板拉伸工作的时候,滑梁连接的的主油缸和液压垫会进行联动,使得拉伸精度更高,拉伸效果更符合要求。液压垫采用多点顶出,分为上置式和下置式。

服务热线:18963222388
产品详情

液压机厂家山东沃达重工生产的YQ27四柱双动拉伸液压机是指配置多顶杆液压垫结构的四柱液压机,在液压机进行薄板拉伸工作的时候,滑梁连接的的主油缸和液压垫会进行联动,使得拉伸精度更高,拉伸效果更符合要求。液压垫采用多点顶出,分为上置式和下置式。


YQ27四柱双动拉伸液压机机身采用三梁四柱式结构,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架;机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。上梁、工作台、滑块等大件为钢板焊接件,材料为Q235;经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到标准,并进行回火处理,消除内应力。


液压系统:


YQ27四柱双动拉伸液压机有独立的液压动力机构,由泵、电机、阀集成块、油箱、冷却装置等组成,动力机构中包括油液过滤,液位显示等多种装置。液压系统采用二通插装阀,具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。


电气系统:


电气控制系统部分采用点动、半自动,可实现定程定压两种工艺方式,压机液体工作压力、滑块行程均可根据工艺需要进行调整,并具备保压功能。本设备采用公频50HZ,AC.P3.400V.1N.为主电源。阀用电磁铁采用AC220V.为电源。控制用继电器、光栅等采用DC24V.为电源。


操作系统可实现调整、半自动二种操作方式。操作相应的功能按钮完成相应的动作,每按一次按钮完成相应动作的一次点动,主要用于设备调整及更换模具时。半自动:按压工作按钮,完成一次工艺循环。滑块行程由行程控制装置调整。主缸由远程调压阀进行调压。

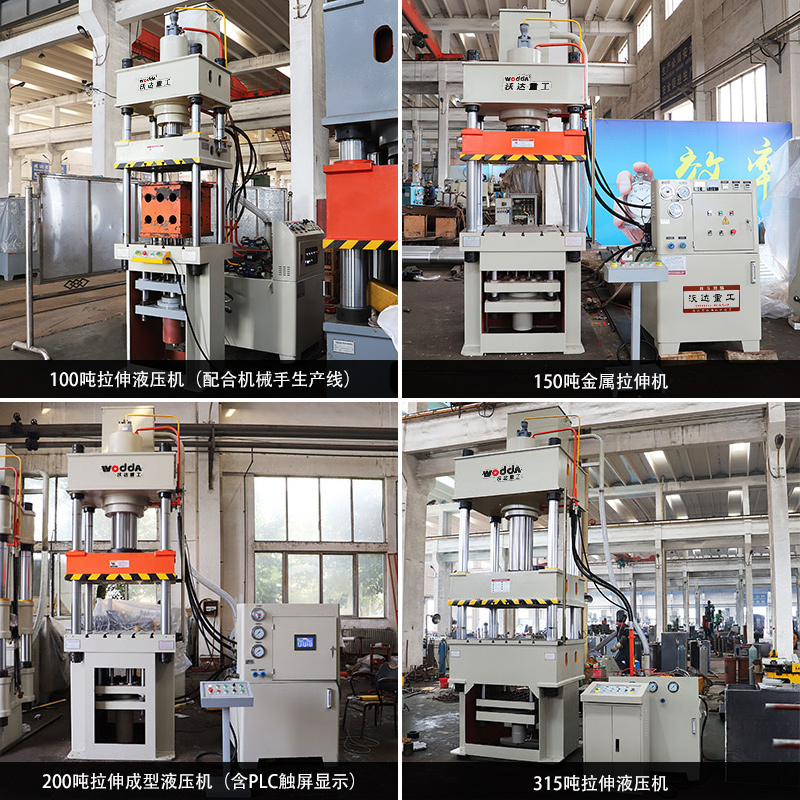

以下列举几种常见的YQ27四柱双动拉伸液压机机型:


YQ27四柱双动拉伸液压机

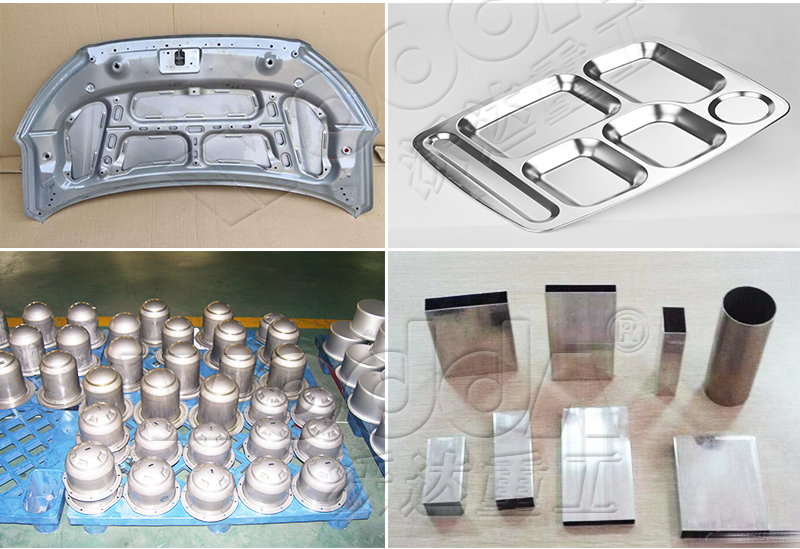

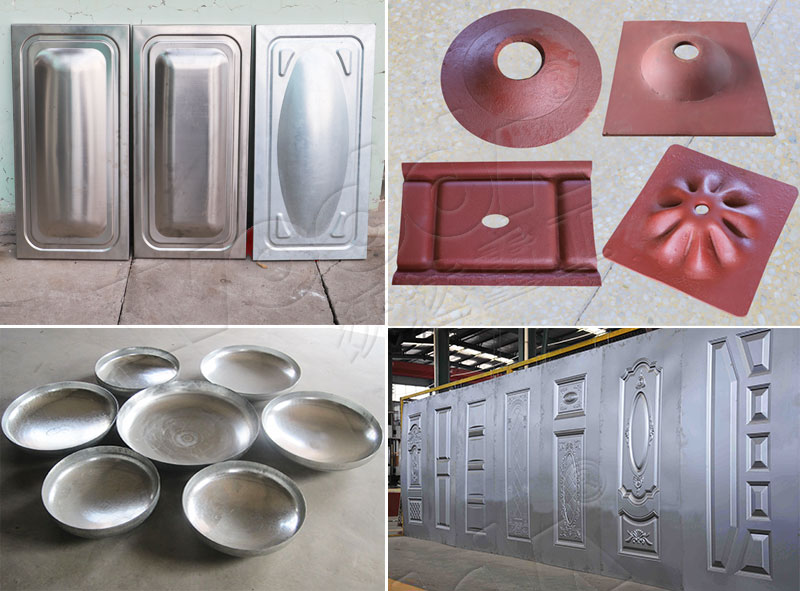

相较于传统的三梁四柱液压机,多顶杆式拉伸液压机在进行拉伸脱模时多点受力,有效保证脱模时不损伤产品,且在拉伸过程中上下缸联动,拉伸效率更高,拉伸成型效果更好。

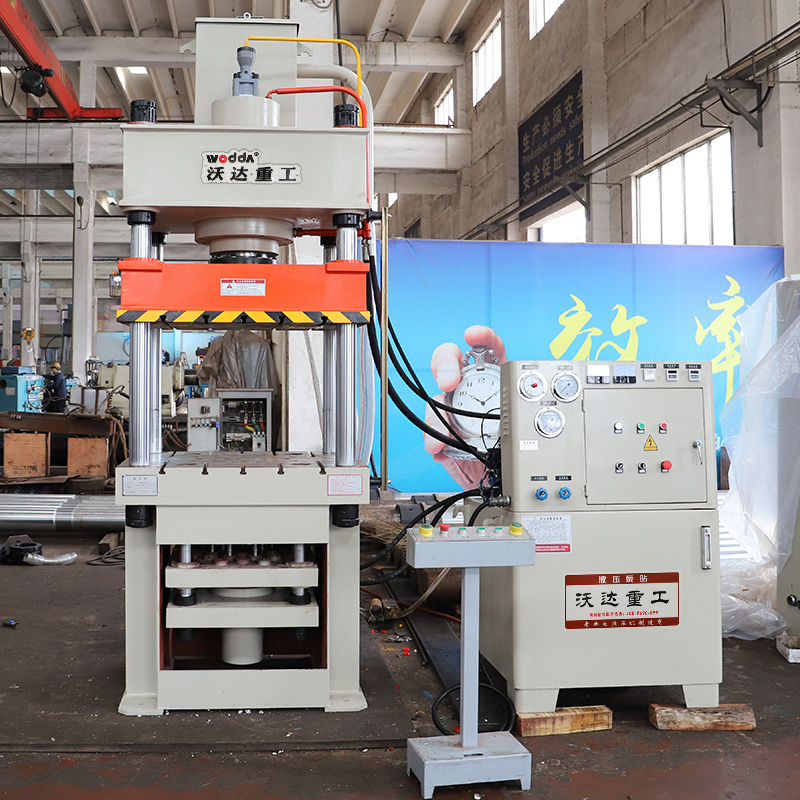

拉伸液压机

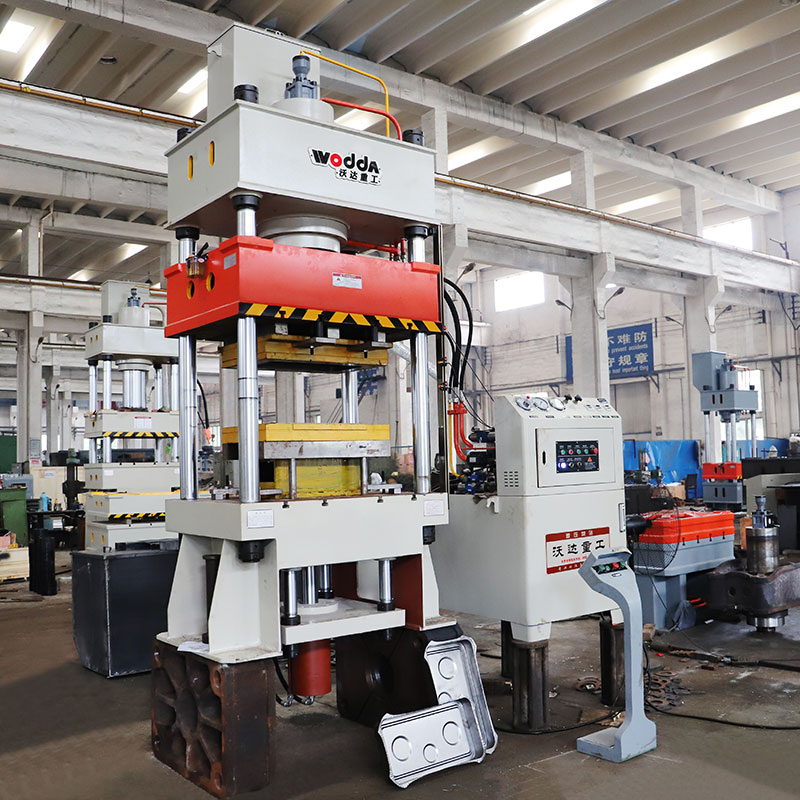

拉伸液压机

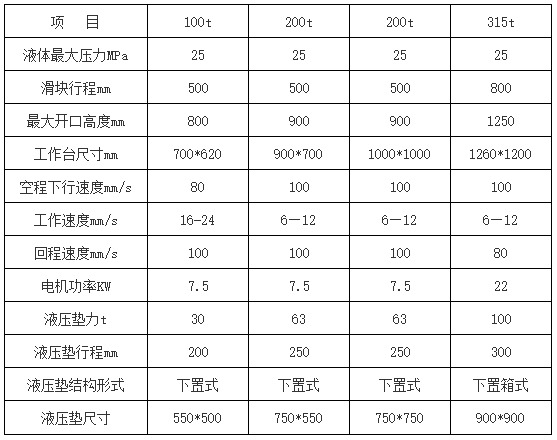

YQ27四柱双动拉伸液压机技术参数:

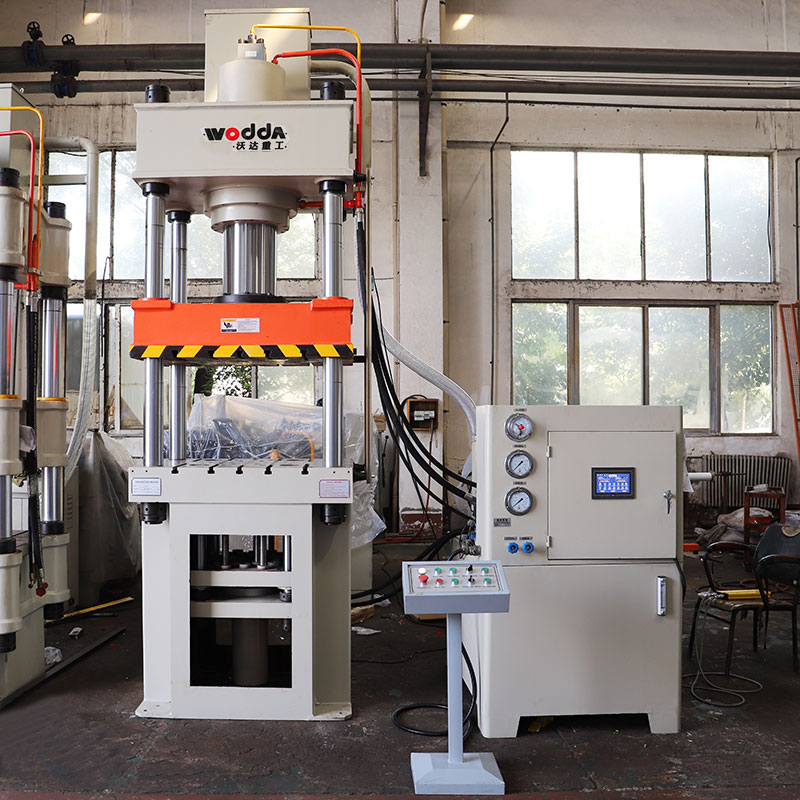

YQ27四柱双动拉伸液压机


山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机厂家,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327958。
