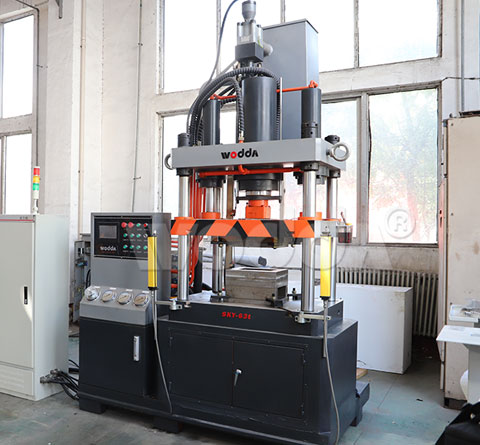

100吨单动薄板拉伸液压机-100吨拉伸机

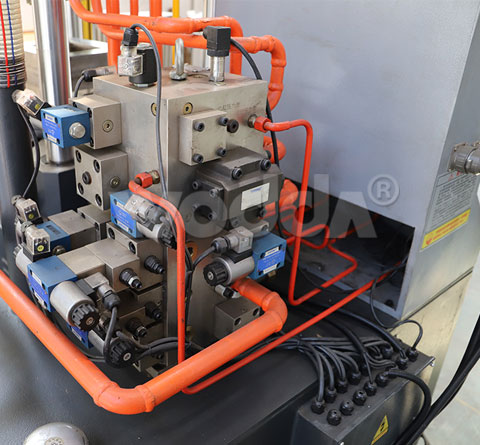

沃达重工,高新技术企业,液压机厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利。三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。

服务热线:13376327985
产品详情

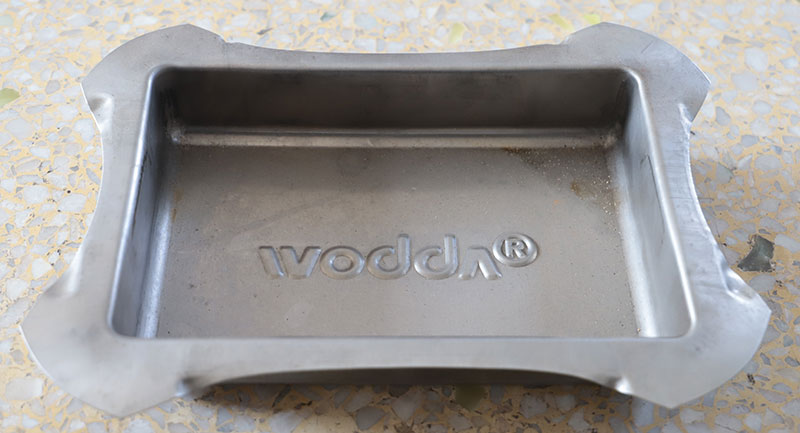

薄板拉伸液压机也称为薄板拉伸机,从机身结构上分为四柱式薄板拉伸液压机,框架式薄板拉伸液压机两种;从拉伸原理上分为单动薄板拉伸液压机、双动薄板拉伸液压机两种;根据拉伸工件的不同,常用液压垫拉伸、下顶缸拉伸、模具拉伸等多种形式。薄板拉伸液压机适用于板材的拉伸、弯曲、成形、冲裁、落料、翻边等各种冲压工艺。用于制造各种容器及汽车大型的覆盖件等,及非金属材料成型。


100吨单动薄板拉伸液压机-100吨拉伸机特点:

1、连体式结构,占地小,运输方便;

2、配备冷却装置、光幕安全保护装置;

3、选配触屏式工业显示屏和PLC可编程控制系统;

4、配备快速行程充液装置。




100吨单动薄板拉伸液压机-100吨拉伸机的部件介绍:

1.主机为三梁四柱立式结构,它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成,机身是由上梁、滑块、工作台、立柱、锁母、导套等组成,滑块在油缸驱动下沿着四柱上下直线运动。

2.上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.

3.100吨单动薄板拉伸液压机-100吨拉伸机主柱采用45号圆钢,并作镀铬处理,确保不会生锈,滑套(导套)采用耐磨铸铁,内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力,摩擦副的润滑采用手摇式注油泵装置,该泵具有集中润滑供油流畅的特点。

4.液压油缸为活塞式结构,油缸的关键密封选用抗老化和密封惟能较好的国标密封圈,缸体选用45#衍磨管,内孔光洁度好,大型缸体采用45#锻钢件,柱塞为45#圆钢,并进行表面镀铬处理,即防锈又耐磨。

5.液压管路采用冷拔无缝钢管,管路布置清晰、整齐、高压管弯曲半径规范,高低压管有明显的颜色区分,便于维修,通径大于25通径均采用法兰连接,以减少整机漏油的发生。


100吨单动薄板拉伸液压机-100吨拉伸机的工作方式:

1.点动:按相应按钮即产生相应动作,松开则动作停止

2.手动:按相应按钮则产生相应动作直至极限位置

3.半自动:

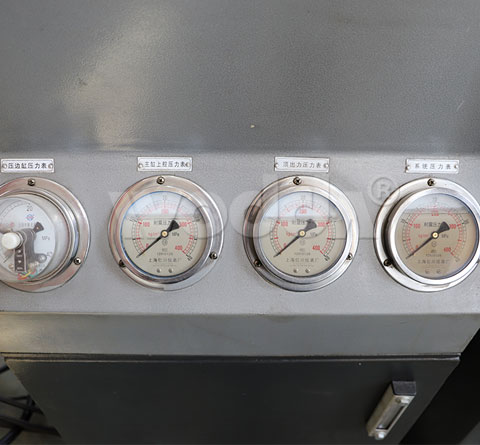

(1)定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(后停止)

(2)定程控制:滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(后停止)


单动薄板拉伸液压机

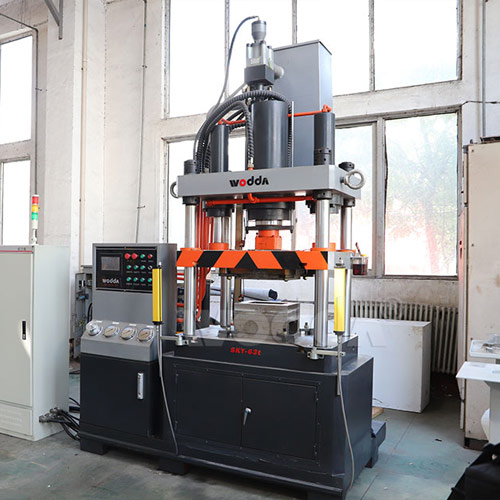

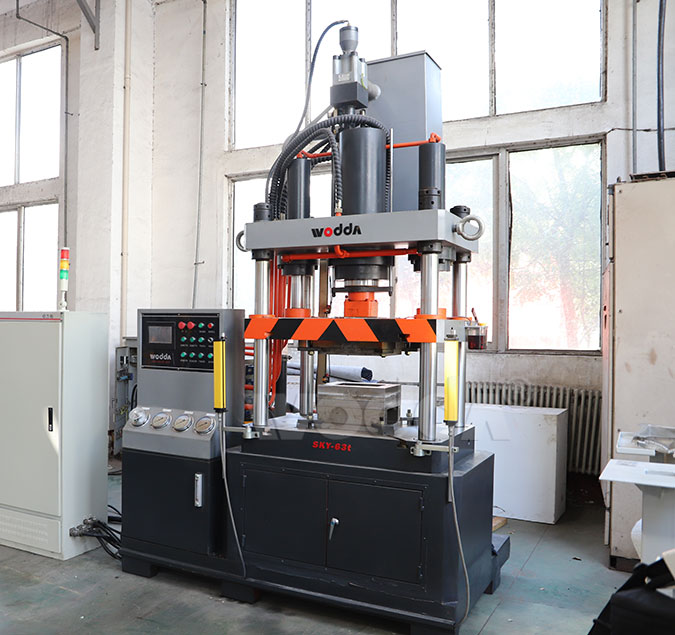

100吨单动薄板拉伸液压机
