1000吨三梁四柱液压机结构及功能介绍

作者:山东沃达重工   发表时间:2023-03-01

1000吨液压机也称1000吨四柱液压机,三梁四柱式结构,为一般用途液压机,适用于可塑材料的拉伸、弯曲、翻边、冷挤、冲裁等工艺,还适用于校正、压装粉末制品、磨料制品压制成型以及塑料制品、绝缘材料的压制成型。山东沃达重工液压机厂家可根据客价格工件需求设计为单缸,双缸,多缸结构。

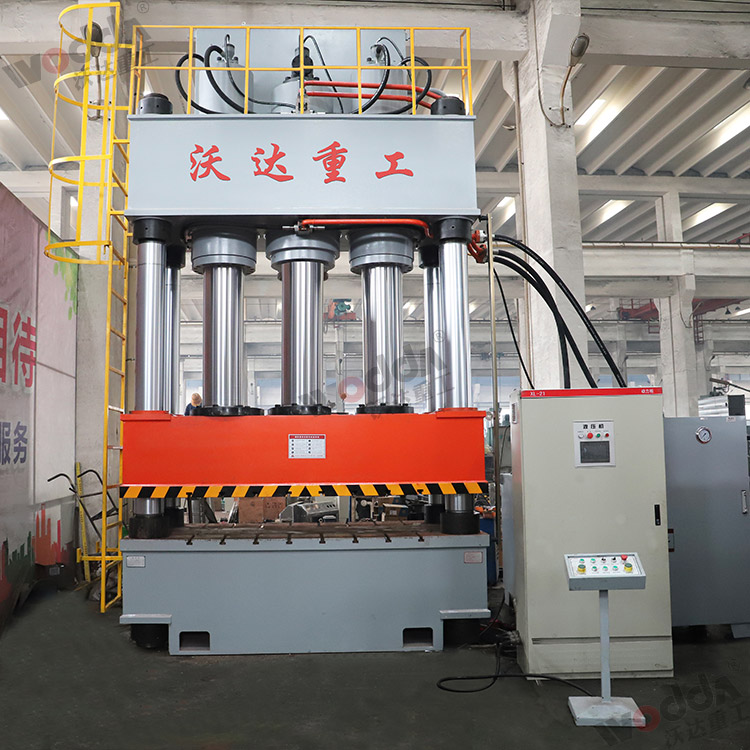

1000吨常规四柱液压机

1000吨常规四柱液压机


1000吨三梁四柱液压机结构概述:

1000吨三梁四柱液压机由本机(主机)、动力系统及液压控制系统三部分组成。主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸(选装)等组成,四根立柱作为主架,上横梁和工作台由锁紧螺母紧固于四立柱两端,形成封闭的机身体。主油缸安装与上横梁的孔中,滑块与主缸活塞杆法兰连接,依靠四根立柱导向作上下运动,滑块内装有导向套,滑块和工作台表面有“T”形槽,用于紧固安装模具。

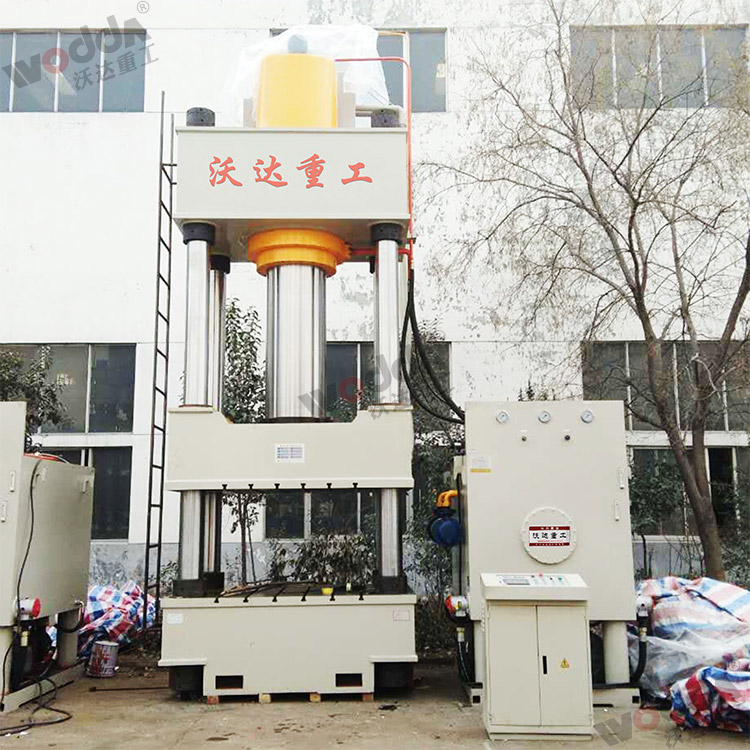

1000吨建筑模板成型液压机

1000吨建筑模板成型液压机


1000吨三梁四柱液压机性能特点:

1、液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了链接管路和漏泄点。

2、通过计算机优化结构设计,三梁四柱式结构,简单,经济,实用。

3、独立的电气控制系统,工作可靠,动作直观,维修方便。

4、采用按钮集中控制,具有调整,手动和半自动三种操作方式。

5、通过操作面板选择,可实现定程定压两种操作工艺,并具有保压延时等功能。

6、滑块的工作压力、空载快速下行和慢速工进的形成范围均可根据工作需要进行调整电气控制系统,工作可靠,动作直观,维修方便。

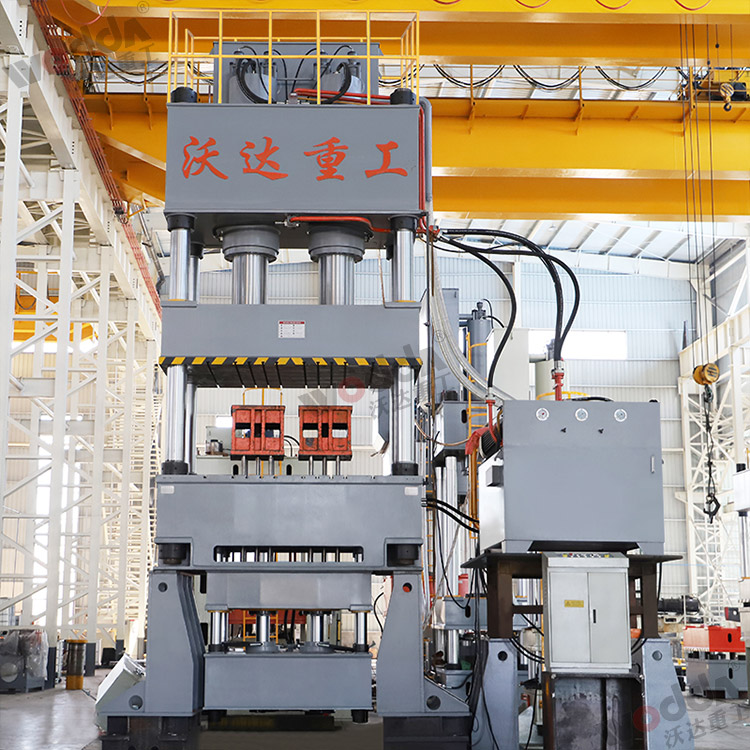

1000吨液压垫(多顶杆)拉伸液压机(图1)

1000吨液压垫(多顶杆)拉伸液压机


1000吨三梁四柱液压机的液压组成结构:

1000吨三梁四柱液压机的液压传动体系由动力组织、操控组织、执行组织、辅佐组织和作业介质构成。动力组织体系通常选用油泵作为动力组织,通常为容积式油泵,用于提供动力。动力组织在电气设备的操控下,经过泵和油缸及各种液压阀完结能量的变换,调节和运送,完结各种技能动作的循环。为了满意速度的要求,选用一到多个油泵。1000吨三梁四柱液压机液压缸将液压能转化为机械能,液压传动是运用液体压力来传递动力和进行操控的一种传动办法。液压设备是由液压泵、液压缸、液压操控阀和液压辅佐元件。
