四柱液压机在工业生产中使用比较广泛,通过更换模具或调整压力大小,就有多种用途和作用。因此,选购一台高性价比的液压机确实不容易,对于很多经常使用和操作四柱液压机的朋友来说,选购一台合适的设备也不是那么容易的。在选购设备时,我们通过要知道设备的型号和技术参数,根据自己的要求从中选择出一个适合自己的设备,接下来,我们就对四柱液压机型号及技术参数进行一个说明。


一、四柱液压机型号定义


每个公司对四柱液压机型号的命名规则可能会有所不同,但都是以设备压力吨位为依据的,根据客户的要求,我们可以计算出设备需要多大压力,就可以为其推荐相应的型号。常见的型号为100-2000吨,100-500吨为小型设备,一般采购的厂家比较多;600-1000吨为中型,使用厂家比较少;1000-2000吨的设备为大型,对设备技术要求比较高,生产厂家具备一定的实力和经验。

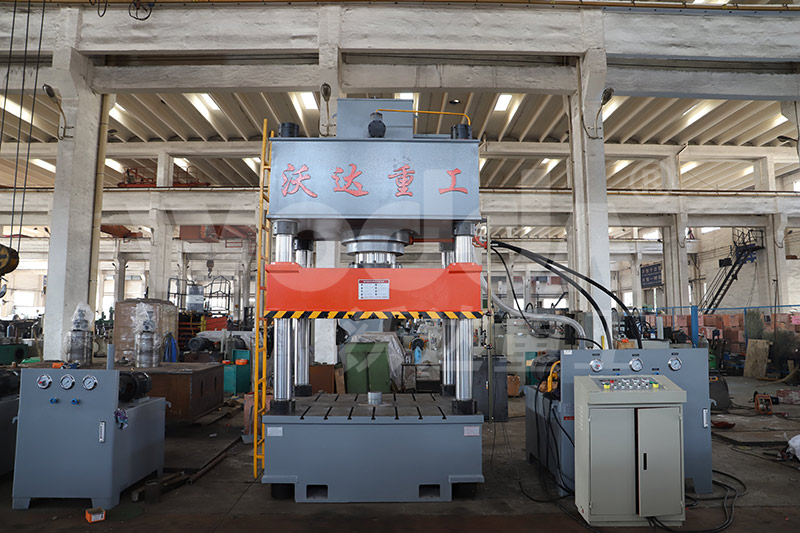

四柱液压机


二、四柱液压机技术参数说明


四柱液压机在选型的时候,需要综合考虑多方面的因素,其中主要看的就是液压机的技术参数,一般四柱液压机技术参数主要有公称压力、开口高度、滑块行程、台面有效尺寸、滑块行程速度、顶出力与顶出行程、回程力、最大允许偏心率、工作台的尺寸和行程等。四柱液压机生产厂家不同,型号命名规则也有所不同,一般是以吨位命名的。下面一起来了解一下四柱液压机型号及参数吧。


1、公称压力


反映了四柱液压机的主要工作能力,代表了设备能发出的公称最大力,在数值上等于工作的公称最大压力和工作柱塞总工作面积的行程;


2、开口高度


指活动横梁停在上限位置时,工作台上表面到活动横梁下表面的距离。开口高度反映了四柱液压机高度方向上工作空间的大小,应根据模具和相应垫板的高度,工作行程的大小以及放入毛坯和取出工件所需的空间由工艺因素决定,但开口高度对设备的高度、立柱的高度、稳定性以及安装车间的高度都有很大的影响,要尽量满足工艺要求,尽量降低设备高度;


3、滑块行程


指活动梁位于上限位置时,活动梁的导柱套下平面到柱限位套上平面的距离,即活动梁能移动的最大距离,滑块的行程应根据工件成形过程中所需的最大工作行程来确定,直接影响工作缸、回程缸及其柱塞的长度,从而影响整个机架的高度;


4、台面有效尺寸


(左右前后)这个尺寸反映的是四柱液压机平面尺寸上工作空间的大小,要根据工件和模具的尺寸来确定,还要考虑更换和放入各种刀具、涂润滑剂、观察和测量工艺工程等工艺操作的需要,工作台的有效尺寸直接影响三梁的平面尺寸和重量,与设备的使用性能和尺寸密切相关;


5、滑块行程速度


分为工作行程速度、怠速下降速度和回程速度,工作行程速度应根据不同的工艺要求确定,它的变化范围很广,为了提高工作效率,怠速向下行进速度和返回速度通常较高,但当行进接近终点时,应降低速度,以避免冲击和振动。工作行程、怠速下降和返回速度直接影响泵站供液计算;


6、顶出力与顶出行程


顶出装置根据工艺要求设置,一般设计在下横梁中间进行顶出,有时也可以在板料拉伸时作为压边圈使用,移动工作台时,顶出装置有时安装在四柱液压机外部;


7、回程力


由活塞缸下腔中的活塞工作区域或单独设置的回位缸实现,在计算回程所需的力时,移动部件的重量,回程过程中过程所需的力,应考虑工作缸的排液阻力,各缸密封处的摩擦力,动梁导向开始处的摩擦力;


8、最大允许偏心率


在四柱液压机上进行的许多工艺操作经常要承受偏心载荷,宽侧和窄侧都会产生偏心载荷,最大允许偏心是指工件的变形抗力接近公称力时的最大允许偏心,这种偏心指在结构强度和刚度的设计计算中应予以考虑;


9、工作台的尺寸和行程


在有些功能上,四柱液压机经常设置移动工作,便于在工艺操作前后将模具移出,以便更换模具,或放、取出工件,工作台的尺寸(长宽)取决于模具(刀具)的平面尺寸和工艺工程的安排,移动工作台的行程和移动力也应根据工艺操作的需要来确定。


通过对以上四柱液压机型号及技术参数的了解,我们可以知道,在选购设备时,应该根据哪些技术参数进行确定,避免型号选择不当。特别是对于液压机不是很了解的客户,应该选对型号进行了解。另外,四柱液压机厂家众多,市场不规范,现在市场上出现的液压机都是非标设备,价格也没有一个严格的标准,对于价格越贵来判断设备质量越好实不可取的,应综合设备质量、技术、售后服务、液压机厂家实力等多方面因素来进行判断。
