四柱液压机的工作原理

作者:山东沃达重工   发表时间:2018-10-18

四柱液压机是利用液体来传递压力的设备:液体在密闭的容器中传递压力时是遵循帕斯卡定律。液压设备的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。 动力机构 通常采用油泵作为动力机构,一般为容积式油泵。为了满足执行机构运动速度的要求,选用一个油泵或多个油泵。低压(油压小于2.5MP)用齿轮泵;中压(油压小于6.3MP)用叶片泵;高压(油压小于32.0MP)用柱塞泵。

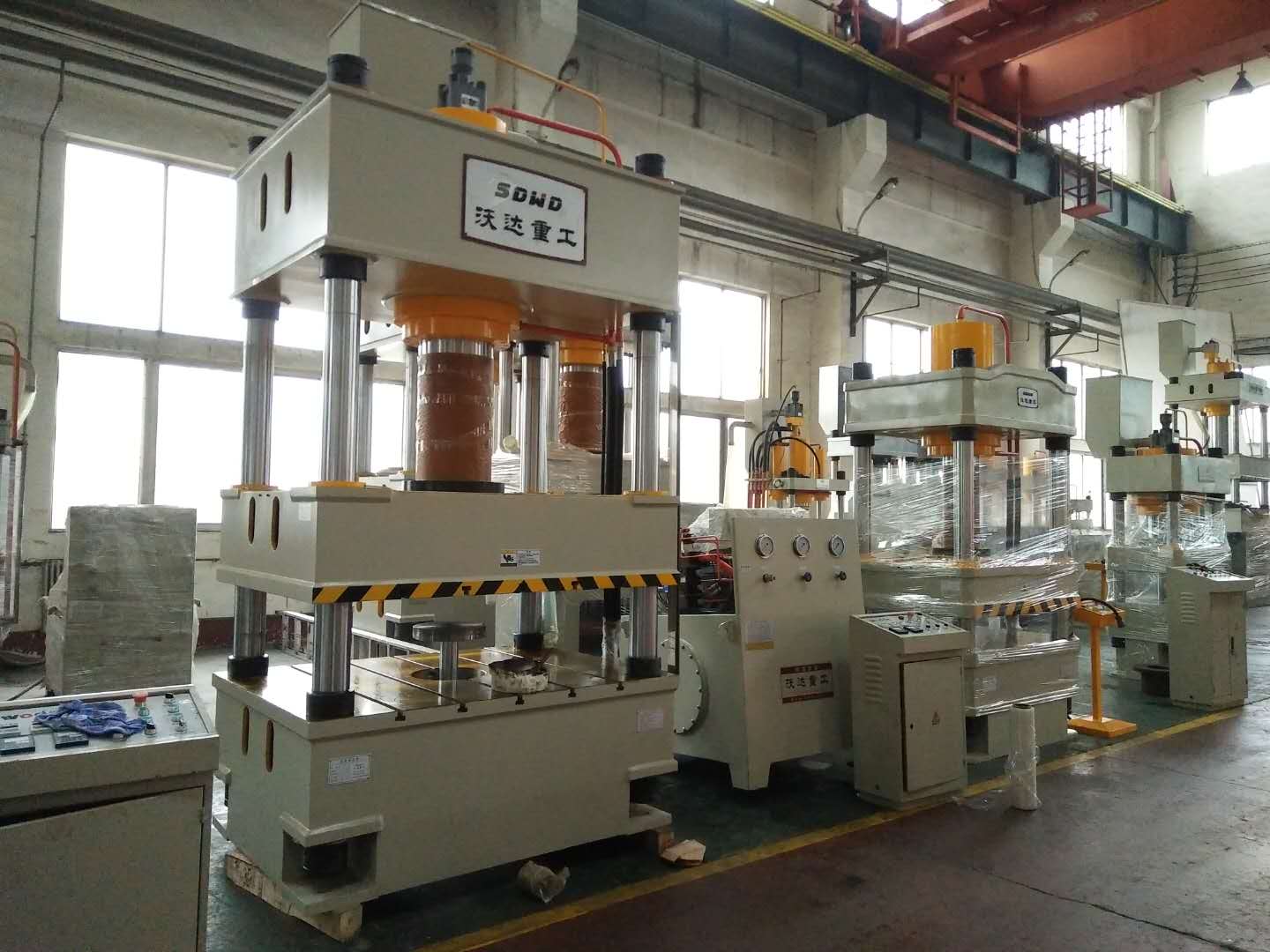

四柱液压机实物图
四柱液压机是由两个大小不同的液缸组成的,在液缸里充满水或油。充水的叫"水压机";充油的称"油压机"。两个液缸里各有一个可以滑动的活塞,如果在小活塞上加一定值的压力,根据帕斯卡定律,小活塞将这一压力通过液体的压强传递给大活塞,将大活塞顶上去。设小活塞的横截面积是S1,加在小活塞上的向下的压力是F1。于是,小活塞对能够大小不变地被液体向各个方向传递"。大活塞所受到的压强必然也等于P。若大活塞的横截面积是S2,压强P在大活塞上所产生的向上的压力截面积是小活塞横截面积的倍数。从上式知,在小活塞上加一较小的力,则在大活塞上会得到很大的力,为此用液压机来压制胶合板、榨油、提取重物、锻压钢材等。
