630吨锚杆托盘液压机生产线

时间:2022-04-22 13:10:04   作者:山东沃达重工 点击:0

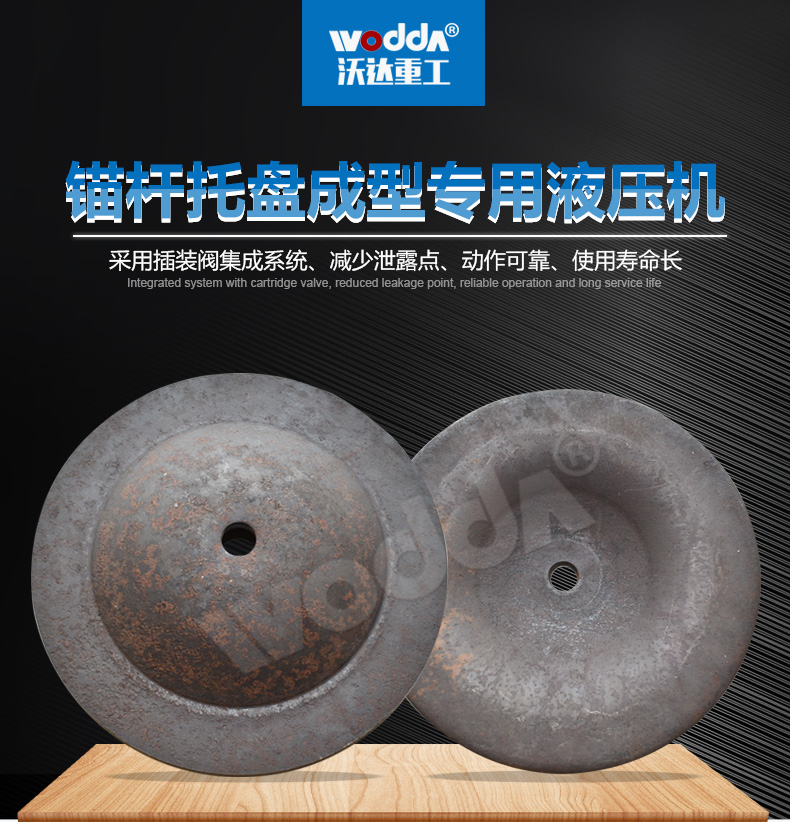

杆托盘、锚托盘、锚盘、锚杆垫板、锚索托盘、锚索盘等都是为锚杆支护系统中一个重要部位,其质量好坏直接关系到支护的作用。是煤矿业生产常用的产品。

锚杆托盘液压机可用于冲压矿用锚托盘,冲孔落料等。为三梁四柱式液压机,设备还适用于金属材料的拉伸,弯曲、翻边、冷挤、冲裁等工艺,还适用于校正、压装、粉末制品压制成型。通常根据锚杆托盘的型号,选用不同吨位的锚杆托盘冲压液压机常用有200吨、315吨、400吨、500吨、630吨、800吨、1000吨等。

630吨锚杆托盘液压机生产线

1.锚杆托盘冲压液压机的特点:

1、锚杆托盘冲压液压机机身采用三梁四柱式结构:它由上横梁、工作台、立柱、主缸、液压动力系统及电气系统等部件 组成。上横梁以及工作台采用优质钢板焊接而成,经振动时效处理消除内应力,立柱为优质45#钢,四柱均表面中频淬火并镀铬处理,并配有润滑装置。

2、缸体为优质45#锻钢,活塞杆表面经中频淬火处理,使用寿命长。油缸主要部件采用优质材料密封圈,确保密封可靠。

3、锚杆托盘冲压液压机的工作台与滑梁上均带有T型槽,以便于用户安装模具。

2.锚杆托盘成型液压机技术参数

主要技术参数单位315T400T500T630T800T
行程mm400600600600600
开口mm7001000100010001000
台面mm700x7001000x10001000x10001200x10001500x1500
根据客户需求特殊订做大台面,不同吨位液压机

3.合作案例

山东沃达重工机床有限公司专门液压机研发、生产多年,拥有多项国家专利,产品获得欧盟CE认证和ISO9001国际质量管理体系认证,沃达生产的矿用锚杆托盘自动化生产设备包括锚杆托盘液压机、模具、上料传送装置、气动推料装置、伺服控制系统、光幕保护系统、安全支撑装置、油温冷却装置等,真正做到一站式服务!

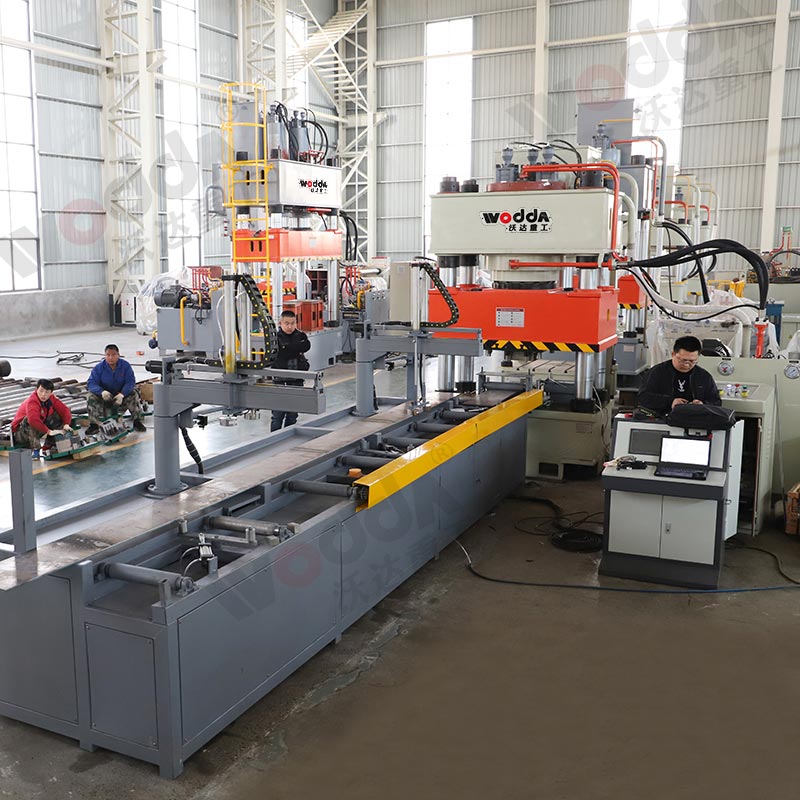

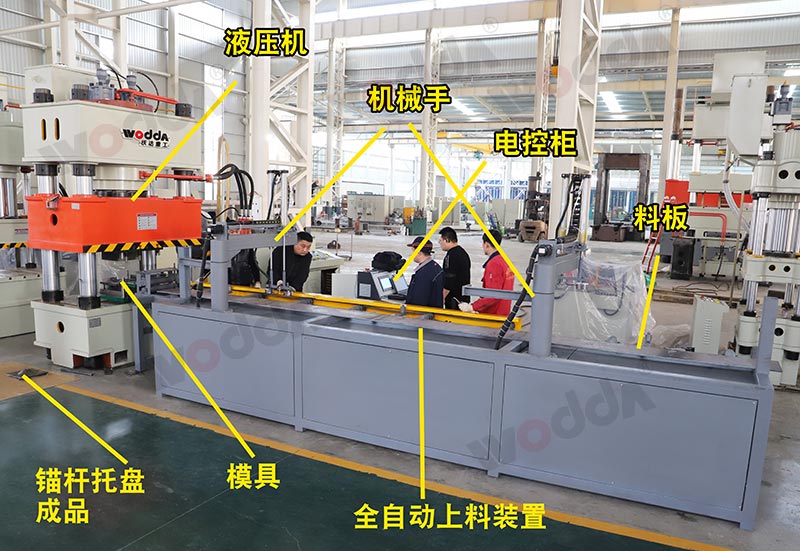

630吨锚杆托盘液压机生产线由630吨三梁四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、成品收集装置等组成,并包含相应的电控系统和动力系统。压型范围广,通用性强,而且配套生产线,节省人力的同时大大提升了生产效率。

630吨锚杆托盘液压机生产线

630吨锚杆托盘液压机生产线

630吨锚杆托盘液压机生产线

1)630吨锚杆托盘液压机

630吨锚杆托盘液压机的主机横梁采用优质钢板焊接而成,外观敦实厚重,并经过回火处理,强度高,不易变形。立柱经中频淬火和镀硬铬处理,表面硬度高,不易损伤。工作台上平面和滑梁下平面的钢板加厚,能抵御料板裁断瞬间的冲击和振荡。液压系统采用双电机配置,在三组快速行程充液阀的配合下,加压快,行程速度快,生产效率高。还可以根据客户要求选配伺服系统,以达到节能、降噪的目的。

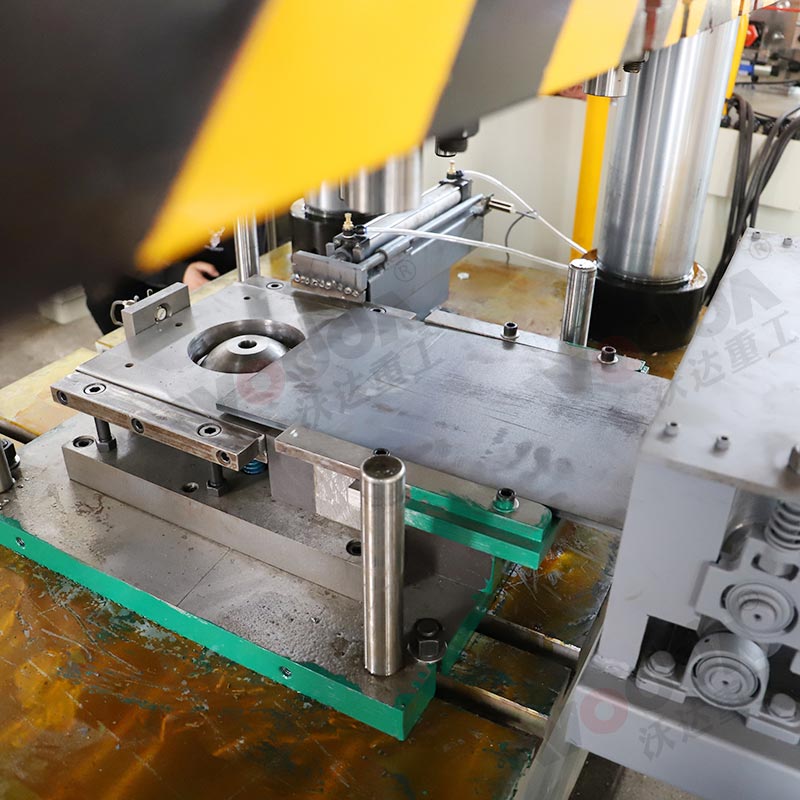

2)锚杆托盘成型模具

模具采用优质合金钢加工而成,精度高,定位准确,易装配,带有缓冲装置,耐高压冲击,使用寿命长。同时配备气动推料装置,能够自动将成品推出模具工作区。还可以根据需要配置成品收集装置。

3)全自动上料装置

锚杆托盘料板的自动上料装置有多重类型,上图展示的只是其中之一,自动上料装置具备伺服抓料、伺服放料、伺服卸料、自动反转、自动整料等多个功能,配备两个机械手,同步控制精度高,并且带有独立电控系统,可以触屏调节不同参数,简单易懂。

山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的公司,高新技术企业,液压机生产厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利,为您提供液压机一站式解决方案。
