315吨三梁四柱液压机厂家_四柱液压机(案例)

时间:2022-04-22 14:46:15   作者:山东沃达重工 点击:0

315吨三梁四柱液压机YQ32-315T作为山东沃达重工生产的一款热销产品,是一款多功能液压机,也叫四柱拉伸液压机,机身采用三梁四柱结构,经济实用,液压控制采用插装阀集成系统,减少泄露点,动作可靠,使用寿命长,可实现定压和定程两种成形工艺,具备保压延时功能,工作压力行程可在规定的范围内调节,采用按钮集中控制,可实现手动、半自动、自动三种操作方式。

315吨三梁四柱液压机

315吨三梁四柱液压机用途:

315吨三梁四柱液压机适用于金属材料的压制工艺,如:金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等,还可实现塑料制品、粉末制品的压制成型工艺,本机分为主机、液压传动装置和电气控制装置三部分组成,具有独立的液压传动装置和电气控制箱,可以在操纵台集中控制,实现调整、手动和半自动循环三种操作规范,315吨三梁四柱液压机的工作压力、工作速度、行程范围等可根据工艺需要进行调节,并能完成顶出和拉伸工艺。

315吨三梁四柱液压机特点:

1、机台精密度高:这款315吨液压机采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.03MM以内。其工作高度与工作面积大小,也可按客户需求非标订制。

2、下压定位精确:可采用油缸可调机械定位(精度0.05mm),位置尺电器定位(精度0.03mm),压力传感器压力定位(精度0.1kgf)。

3、进口配件:315吨三梁四柱液压机电器元件采用日本、台湾,法国制造,故障率极少,效率高,低噪音,维护保养方便

4、安全系数高:安全设计周全,平头按钮双手启动,0.5秒内同时点动方可启动机器,启动按钮中间是急停开关,急停触手可及,及时处理紧急事故。工作台正面安装有安全光栅,机器在运行中,手若不小心伸进工作空间,机器自动上升,光栅出故障亮红灯,安全系数高。

5、调模方便:315吨三梁四柱液压机安装有上下寸动按钮,方便模具安装及校正。

6、系统调整简单:压力由溢流阀调整,速度由调速阀调整,行程由近接传感器以及下降时间调整。下降保压计时,产量记录计数。

7、节省能耗:由于液压缸采用的是快速组合缸,马达只需要2.2千瓦功率:操机过程停留10分钟马达自动停止,以防不操机造成不必要的额外电耗,工作时只需要重新启动马达即可。

8、生产效率高:315吨三梁四柱液压机采用子母缸,能实现液压机快速上升和稳定加压,提高生产效率。

9、噪音小:315吨三梁四柱液压机待机时噪音不超过60分贝

10、移动机台方便:机台下方装有四个脚轮,可轻便移动,省力高效。

11、退料以及清理方便:工作台面配有落料槽及吹气装置

315吨三梁四柱液压机参数:

项目315t-A315t-B315t-C315t-D
液体最大工作压力 Mpa25252525
滑块有效行程 mm400500600800
最大开口高度 mm70080010001250
工作台尺寸 mm700*700800*8001000*10001260*1200
空程下行速度 mm/s60100100100
工作速度 mm/s6—126—126—126—15
回程速度 mm/s60606080
电机功率 KW11151522
油泵排量 mL/r63636380
顶出力 t50506363
顶出行程 mm250250300300

山东沃达重工生产的315吨四柱液压机在设计制造中将参照以下标准:

1. GB/T5226.1-1996 工业机械电气设备第1部分通用技术条件

2. GB3766-2001 液压系统通用技术条件

3. JB3915-1985(2009) 液压机 安全技术条件

4. JB/T3818-1999 液压机 技术条件

5. JB/T8609-1997 锻压机械焊接件 技术条件

6. GB/T9166-2009 四柱液压机  精度

7.JB/T7343-2010 双动薄板冲压液压机

8.ZBJ62029-90 单柱液压机精度

9.ZBJ62006.1-87 《液压机 噪音限值》标准

315吨三梁四柱液压机案例:

1)315吨汽车内饰成型液压机

315吨汽车内饰成型液压机,也叫汽车内饰液压机,主要用以压制汽车顶棚内衬、车门吸能块、行李箱隔音块、地板隔音垫、前围隔音垫、仪表板下部隔音垫、发动机隔音垫、中央地毯等汽车内饰软包,以棉、毛、化纤材料为主。

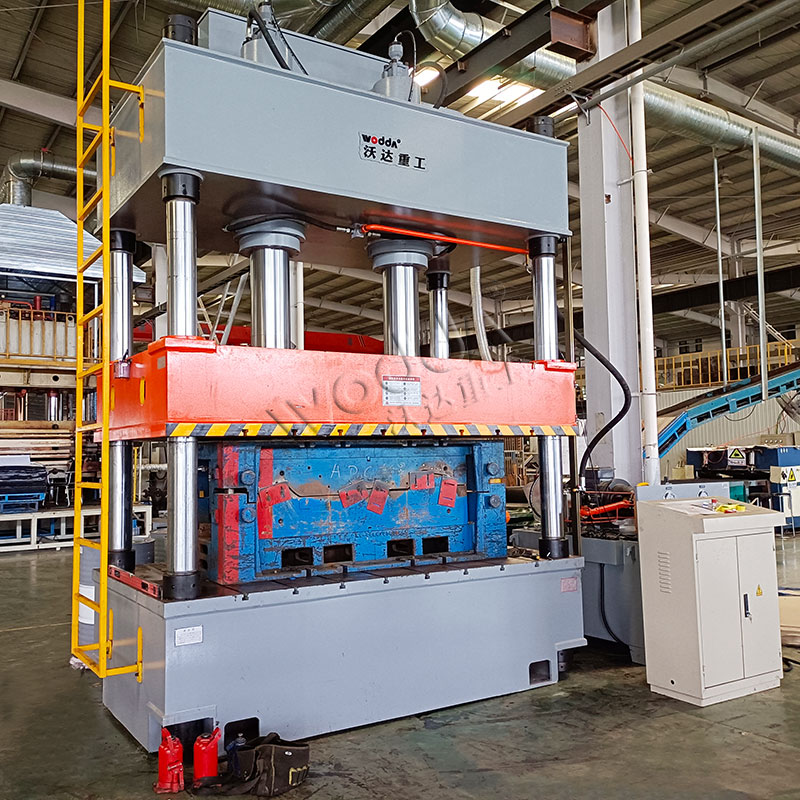

315吨汽车内饰成型液压机

2)315吨铝制品冷挤压成型油压机

冷挤压成型油压机,也叫冷挤压成型液压机,冷挤压成型机,主要是针对延展性比较强的金属材料在常温下配合模具压制成需要的形状,例如铝制品配件等。

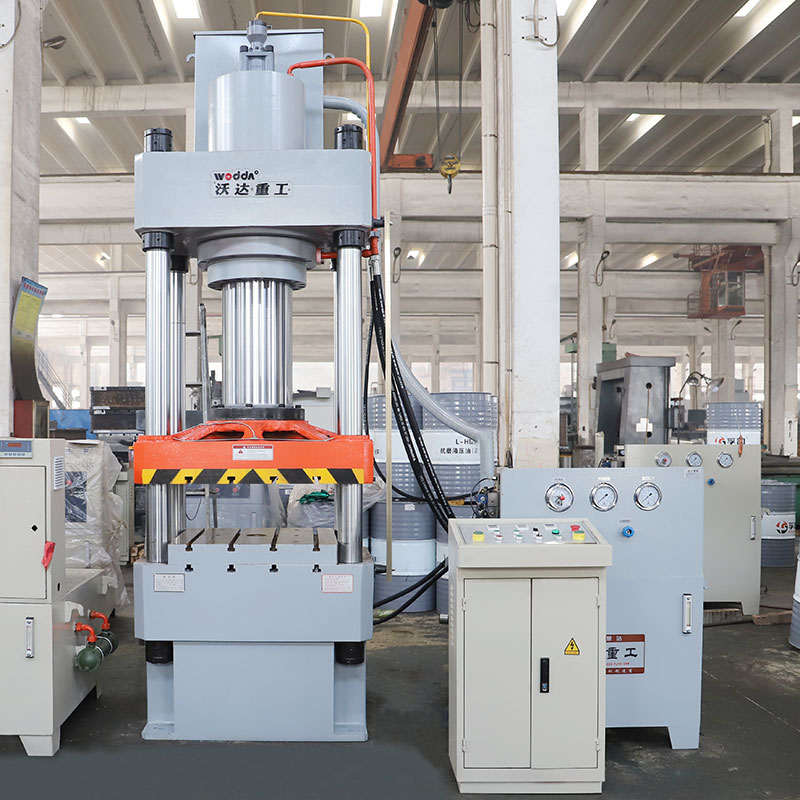

315吨铝制品冷挤压成型油压机

山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的公司,高新技术企业,液压机厂家,ISO9001质量管理体系和欧盟CE认证企业,荣获多项国家专利,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327958。
