液压机的精度介绍

时间:2022-01-05 08:23:27   作者:山东沃达重工 点击:0

       液压机是机床类产品,号称“工业母机”,液压机的精度关系着被加工工件的成型精度。因此,液压机的选取和使用过程中,必须注重精度。

       在介绍液压机的精度之前,我们先来了解一个精度单位:“丝”。机械加工里的几丝几丝指的是加工的精度,所谓误差几丝,就是说加工出来的工件尺寸或形状精确度在几丝范围内,1丝=0.01毫米,10微米,在中国传统长度单位中,1毫=100丝。

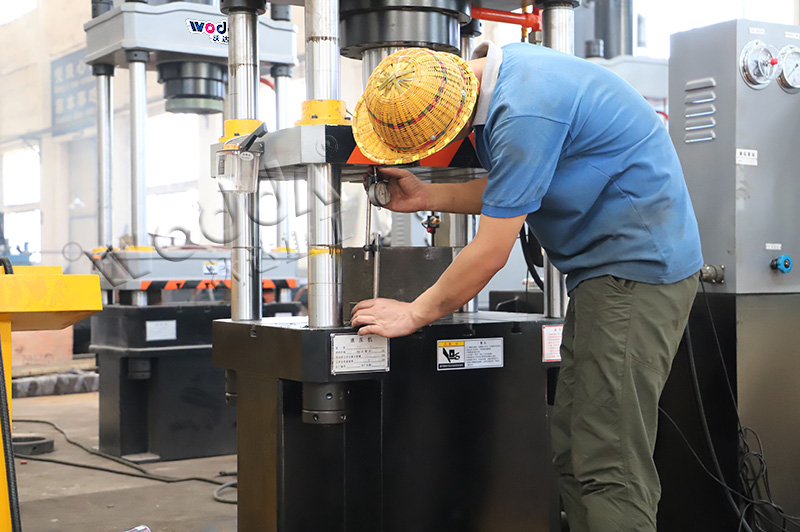

工作台平行度检测

       我们常说的液压机精度是一个笼统概念,包括工作台上平面和滑块下平面的平面度、两者之间的平行度,工作台上平面和滑块下平面与立柱(或导轨)之间的垂直度等等。这里我们主要介绍一下四柱液压机的精度。


 1.  将平尺的检验面,按不同方向放在工作台面上,用塞尺测量平尺和工作台平面间的间隙,就可以检测出工作台面的不平度,国家标准是在1000mm长度上允差为0.20mm(即20丝),山东沃达重工机床有限公司的四柱液压机平面度出厂允差为0.12mm(即12丝),优于国家标准,还可以定制更高精度;

2. 在工作台上放一把平尺,在平尺上放一个千分表使千分表测头顶在活动横梁下平面上,当活动横梁在工作行程的最上和最下位置时,在两个互相垂直的方向上,在最大可测范围内测量。偏差按千分表移动时的最大读数差值确定,即活动横梁下平面对工作台面的不平行度,国家标准是在1000mm长度上为0.30mm(即30丝),山东沃达重工的出厂标准为0.20mm(即20丝),可以定制更高精度;

3. 在工作台上放一把平尺,平尺上放一把角尺,将千分表紧固在活动横梁下平面上,使千分表测头顶在角尺的检验面上。当活动横梁向下运行时,在两个互相垂直的方向上,在最大可测的行程内测量。偏差按千分表的最大读数差值确定,即活动横梁行程对工作台面的不垂直度,国家标准在300mm行程长度上为0.24mm(即24丝),山东沃达重工出厂标准为0.20mm(即20丝);


       一般来说,框架式液压机的精度优于四柱液压机,四柱液压机精度优于单柱式和龙门式液压机。另外,还可以通过淬火、回火等工艺或者调平装置等来提高液压机精度。山东沃达重工机床有限公司拥有约30000㎡生产车间,通过ISO9001质量管理体系认证,荣获数十项国家专利,并拥有回火炉、中频淬火、振动时效、外圆磨床、数控车床、数控加工中心、大型数控龙门镗铣床等一系列高精密加工设备,产品质量可靠,生产、服务经验丰富,欢迎社会各界朋友前来考察、交流、合作。
