一种复合材料模压框架式液压机的参数配置介绍

时间:2021-12-08 08:52:13   作者:山东沃达重工 点击:0

框架液压机

        复合材料模压成型液压机即模压机,通常是指为专用用户设计定制的,主要适用于 SMC 或 BMC 等复合材料的模压工艺,也可用于 GMT 或 LFT—D 等其它复合材料的模压成型的液压机,因为要求精度高,所以常用的机型为框架式液压机,复合材料模压机广泛使用于汽车零部件、建筑材料、电子设备材料等行业中。

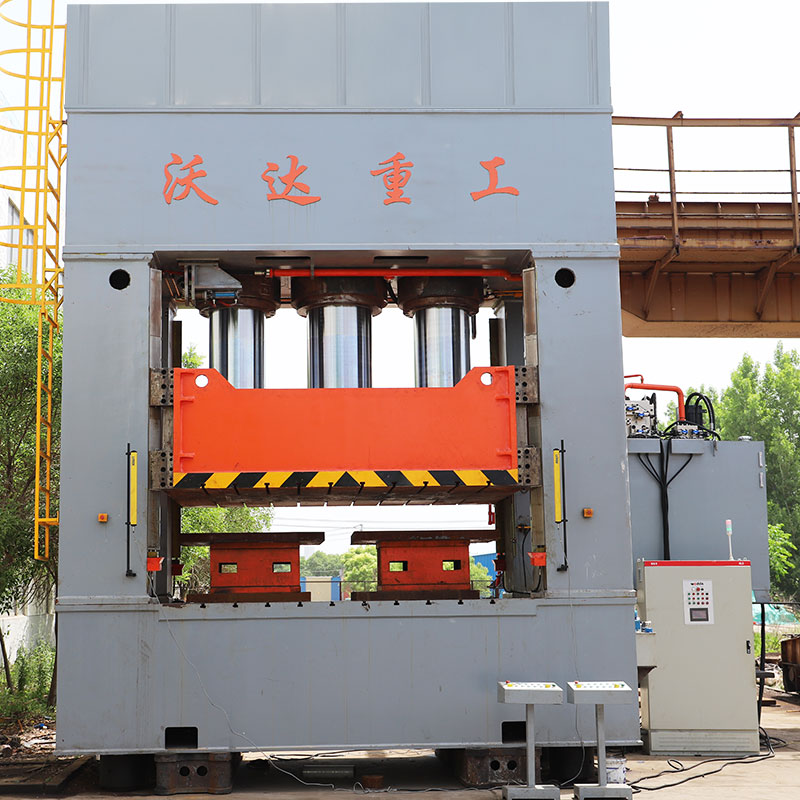

        今天给大家介绍一款山东沃达重工生产的2500T的框架式复合材料模压机的主要技术参数,如下表所示:

序号参数单位YQ34-2500T
1公称力kN25000
1液体最大工作压强MPa25
2滑块最大行程mm2800
3最大开口mm3600
4开模力(脱模力)kN6000
5开模行程mm50
6开模缸可调节行程mm300
7滑块行程速快速下行mm/s150-200
压制mm/s3-15
开模mm/s3-25
快速回程mm/s120-150
8工作台有效尺寸左右mm4200
前后mm3000
9主电机功率kW~124

        2500T复合材料模压机的机身采用框式机身结构,主要构件为钢板焊接结构,滑块采用四角八面导轨导向,执行以下标准:



  JB/T3818-1999 《液压机技术条件》

 GB5226.1-2008 《机械安全 机械电气设备 第 1 部分:通用技术条件》

 GB28241-2012 《液压机安全技术条件》

 JB/T8609-1997 《锻压机械焊接件技术条件》

 GB26484-2011 《液压机 噪声限值》
