玻璃纤维增强PP聚丙烯复合材料的特性简介

时间:2021-11-29 11:00:25   作者:山东沃达重工 点击:0

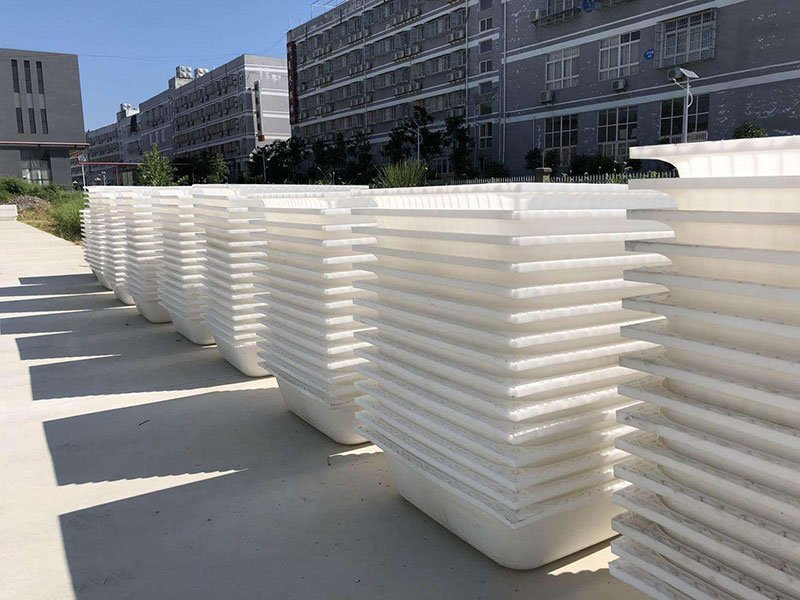

PP塑料建筑模壳

        聚丙烯,英文名为polypropylene,简称PP,是丙烯通过加聚反应而成的聚合物。

        聚丙烯(PP)密度为0.89~0.91g/cm3,易燃,熔点189℃,在155℃左右软化,使用温度范围为-30~140℃ 。在80℃以下能耐酸、碱、盐液及多种有机溶剂的腐蚀,能在高温和氧化作用下分解,广泛应用于服装、毛毯等纤维制品、医疗器械、汽车、自行车、零件、输送管道、化工容器等生产,也用于食品、药品包装,是四大通用塑料材料之一。

        通常,PP材料的拉伸强度在20M~30MPa之间,弯曲强度在25M~50MPa之间,弯曲模量在800M~1500MPa之间,如果压用在工程结构件上,如PP塑料建筑模壳,则必须进一步提高强度,常用的方法就是加入玻璃纤维复合。据了解,PP加玻璃纤维之后,机械性能能够得到成倍甚至数倍的提高。据实验,玻璃纤维复合PP材料的拉伸强度达到了65MPa~90MPa,弯曲强度达到了70MPa~120MPa,弯曲模量达到了3000MPa~4500MPa,这样的机械强度完全可以与ABS及增强ABS产品相媲美,并且更耐热—一般ABS和增强ABS的耐热温度在0℃~98℃之间,而玻璃纤维增强的PP材料的耐热温度可以达到135℃~145℃。

        增强改性PP所用的玻璃纤维,要求长度为0.4~0.6mm,玻璃纤维含量在40%(质量分数)含量内,玻璃纤维含量越高,PPR弹性模量、抗张、抗弯强度也越。但一般不能超过40%,否则流动量下降,失去补强作用,一般在10%~30%。


推荐产品

推荐视频


四柱液压机厂家二维码
