三梁四柱液压机的结构示意图和工作原理

作者:山东沃达重工   发表时间:2021-10-04

三梁四柱液压机,是四柱液压机的一种常见结构形式。具体来说,就是具有三道横梁结构的四柱液压机。

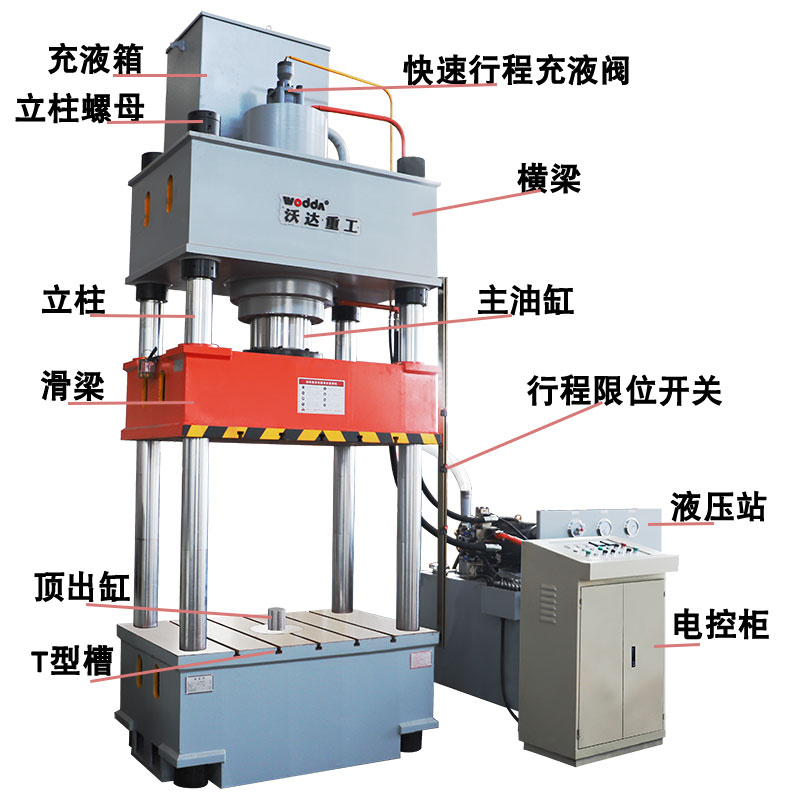

三梁四柱液压机的构造


通常所说的三梁四柱液压机的三大件是指液压机的油缸、立柱和横梁。通常液压机的油缸能承受的额定压强为25MPa,超过35MPa的为高压油缸,需特殊定制。液压机的立柱为实心圆钢,表面抛光,并进行中频淬火和镀铬处理,再用磨床精磨,从而保证表面的光洁度和硬度。液压机的横梁常见有三种构造:铸件、焊接件和实心钢板。

三梁四柱液压机的原理

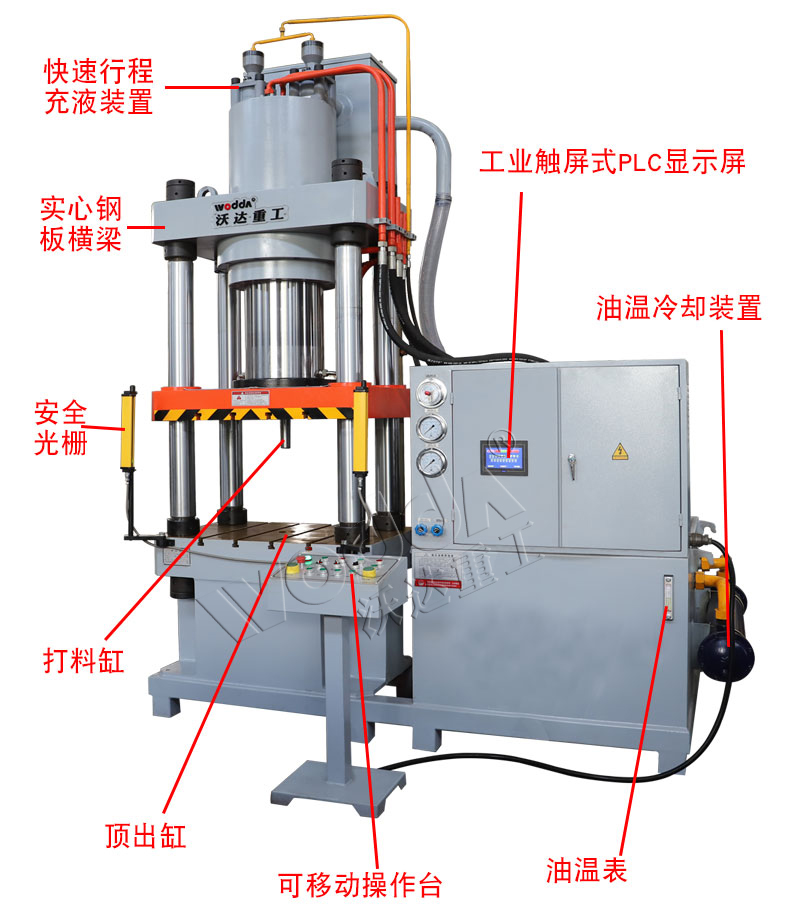

如上图所示,液压机除了具备油缸、立柱和横梁三大件之外,如果要正常工作,还需要配备液压系统和电控系统。液压系统一般为集成化的液压泵站系统,包含二通插装阀、油泵、电机、邮箱、仪表盘和油管等。有的还根据需要配备快速行程充液阀和充液箱、油温冷却系统等。
需要特别指出的是,我们通常讲的液压机的吨位,即需要多少吨的液压机,其实并不是说液压机的重量是多少吨,而是指此液压机能提供相当于多少吨的压力。根据帕斯卡原理,压力=压强*受力面积,这里的系统额定压强就是25MPa,受力面积是油缸活塞杆的横截面积,得出的压力单位是KN,再换算成吨,就成为我们好理解的吨位了。比如100吨液压机、200吨液压机、315吨液压机、400吨液压机、500吨油压机、630吨液压机、800吨液压机、1000吨液压机、1250吨液压机、1500吨油压机、2000吨液压机等,这些也是我们常见到的液压机的称谓和压力。
