锚杆托盘生产线_400吨500吨630T800吨矿用锚杆托盘液压机

作者:山东沃达重工   发表时间:2023-02-19

冲压锚杆托盘设备多种多样,根据锚托盘的规格、尺寸、锚杆托盘生产线等要求来选择,目前,常见的有锚杆托盘液压机、锚杆托盘冲床压力机。其中锚杆托盘液压机根据机器的结构样式,山东沃达重工液压机厂家可设计生产框架式锚杆托盘液压机、四柱式锚杆托盘液压机两种,常用吨位有:200吨、315吨、400吨、500吨、630吨、800吨、1000吨等。本文介绍一款630吨锚杆托盘生产线。

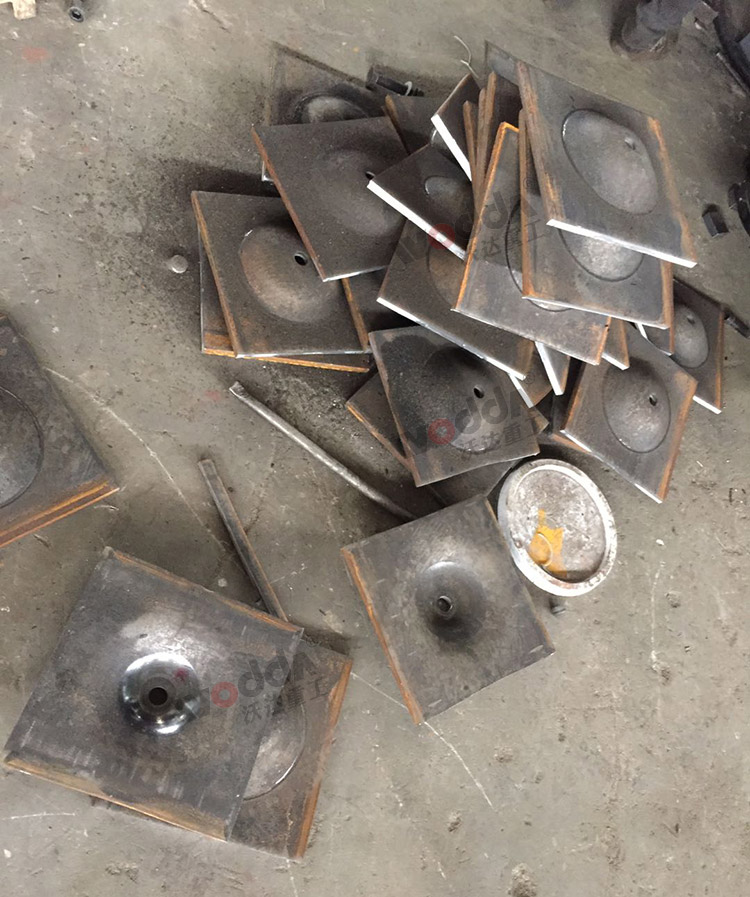

锚杆托盘产品

锚杆托盘


630吨锚杆托盘液压机可冲压300x300x16mm以内的锚索托盘成型。搭配锚杆托盘自动化生产线,可实现锚杆托盘的剪切、冲孔、压型等一次完成,真正实现了自动化生产。可更换模具,完成对W钢带护板的冲压自动化生产。

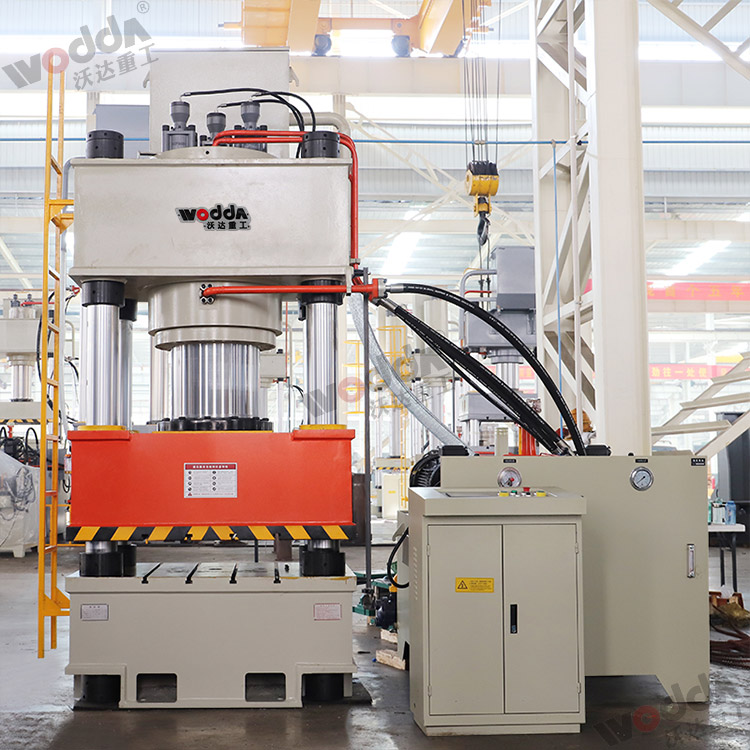

矿用锚杆托盘冲压液压机

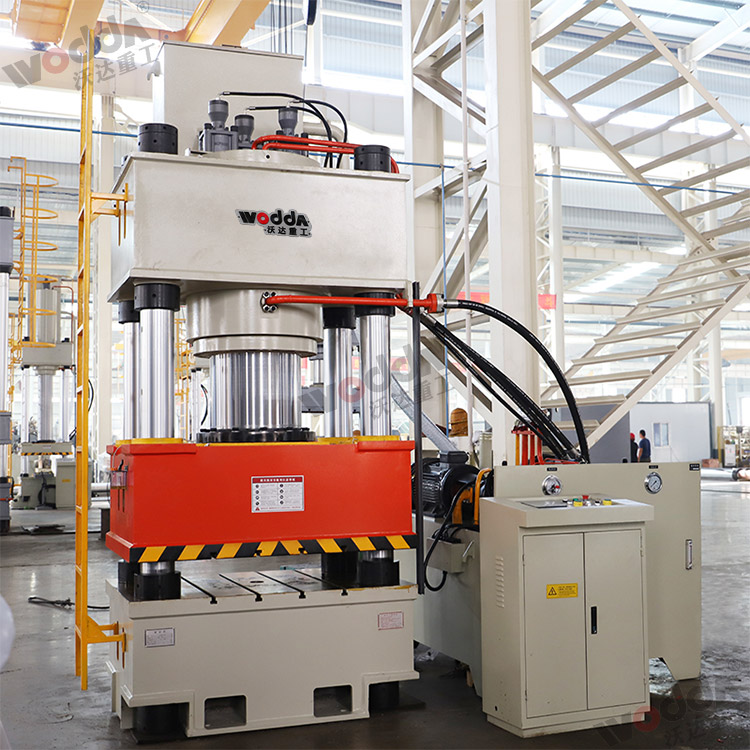

矿用锚杆托盘液压机


630吨锚杆托盘液压机生产线由630吨三梁四柱液压机、锚杆托盘模具、全自动上料装置、推料装置、成品收集装置等组成。在630吨锚杆托盘液压机生产线中,需要客户采购裁剪好的长条板,由自动送料机抓取长条板,通过设定的程序,将长条板送到630吨四柱液压机的工作台面上。启动630吨锚杆托盘液压机,滑块快速下行,慢速加工,可一次完成锚杆托盘的剪切、冲孔、压型等工序,由顶出缸顶出产品,由推料杆将成型的锚杆托盘推出。完成一次锚杆托盘的生产制造工序。冲压锚杆托盘的速度快,可一分钟出4-6块,效率高。

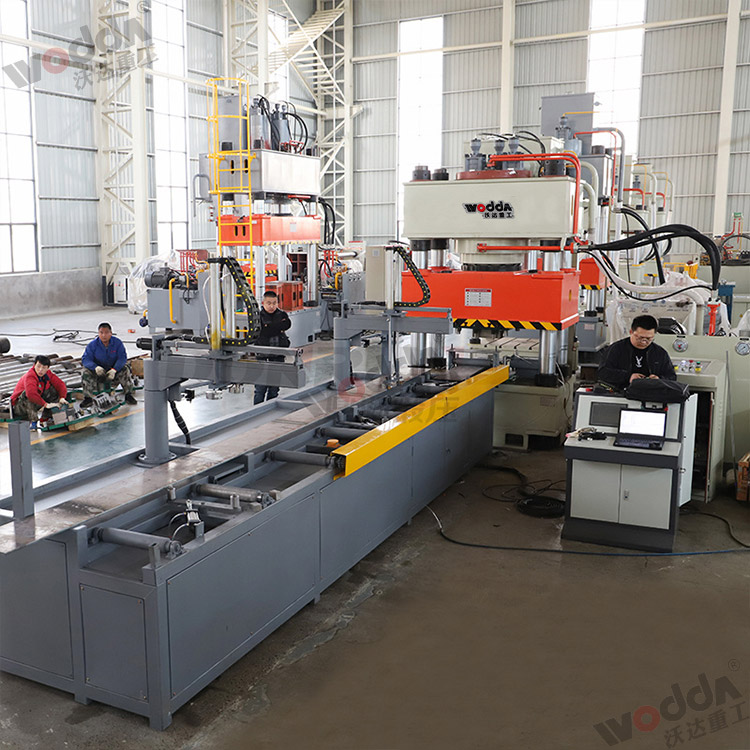

矿用锚杆托盘生产线

矿用锚杆托盘液压机冲压锚杆托盘现场

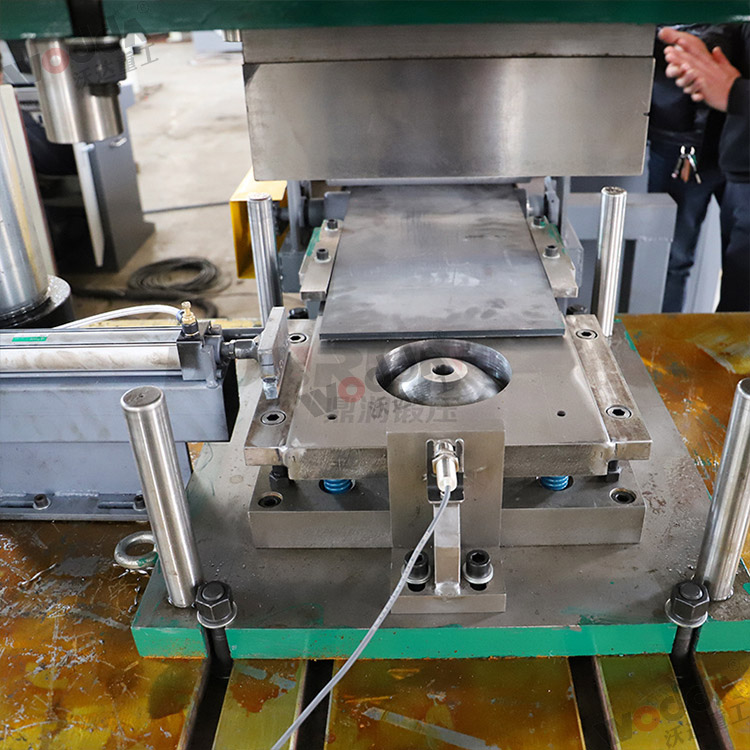

锚杆托盘模具

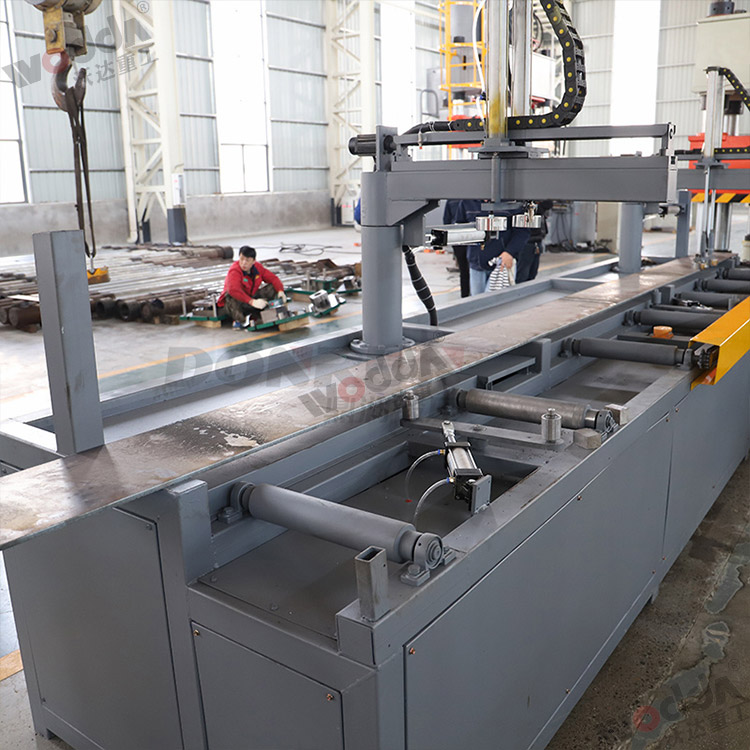

冲压矿用锚杆托盘液压机配生产线

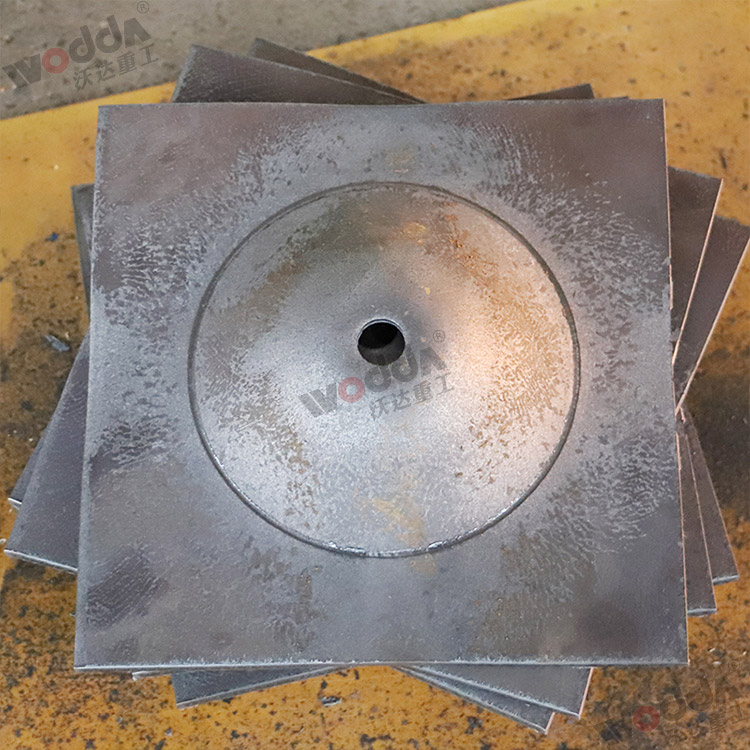

锚杆托盘成品


锚杆托盘模具:

锚杆一次成型模具,包括底座,底座上固定安装有刀头支架;切割头垂直安装在切割头支架的中心轴上;下模通过带弹簧的螺栓安装在切割头支架上;固定在上模支架上的上模位于下模的上方;上模支架通过螺栓支撑在底座上,周围有回位弹簧。与锚盘液压机设备配套使用,用上模、下模和切割头一次性切割、冲孔、压制锚盘,无需二次钻孔。省时省力,设备投资少,可以大大提高工作效率,降低劳动强度,保证操作人员的安全。


锚杆托盘液压机的特点:

1、锚杆托盘液压机的机身为三梁四柱结构,三梁均为高强度铸铁件,与四根立柱组成刚性框架,强度高,四柱导向,精确度高;

2、立柱表面淬火、镀铬处理,耐磨、强度高、不生锈,并配备自动润滑装置,保持导向精准;

3、主缸、立柱及液压垫钢采用45#钢,链接件均采用Q345#钢;

4、锚杆托盘液压机的工作台及滑块T形槽尺寸、间距按标准制作或按需定制;

5、配备PLC控制,一键操作,方便快捷;


锚杆托盘模具与锚杆托盘液压机设备配合使用,利用上模、下模和铳头对锚杆托盘进行剪切、冲孔、压型一次完成,不需要二次钻孔,省时省力、设备投入低,能极大地提高工作效率,降低劳动强度,保证了操作人员的安全。液压机厂家山东沃达重工除了能提供各种吨位、结构的锚杆托盘液压机外,还可定做各种型号的锚杆托盘模具、自动送料机等锚杆托盘自动化生产线
