800吨匣钵成型液压机_石墨匣钵压力机

作者:山东沃达重工   发表时间:2022-10-25

800吨匣钵成型液压机是山东沃达重工液压机厂家生产的一种新型专门用于压制耐火材料匣钵成型专用的压力机设备,机身结构一般为四梁四柱式,本机采用特殊模架,实现各种不同匣钵的成型工艺。制品外观漂亮,密度高,均匀性好。本机采用PLC控制系统,机器运行速度可调,柔性好。


匣钵成型液压机采用的是四梁四柱结构形式:机身由上横梁、滑块、脱模梁、工作台、立柱等组成,上横梁,工作台通过立柱和螺母构成封闭机架,机身刚性和精度保持性好。滑块沿立柱做上下运动,立柱导套材料采用复合材料,以提高许用面压力,减小摩擦力,立柱材料采用45#钢件,经表面处理并镀硬铬,提高耐磨与耐用度。焊接机身大梁采用回火处理消除焊接内应力,保证机器长久使用不易变形。工作台、滑块T形槽的位置以及下工作台内腔尺寸跟模具配合好生产。液压机油缸采用单缸结构,布置在上横梁内,缸体通过法兰与上横梁固定在一起,活塞杆通过连接法兰与活动横梁相连接。缸体材料为优质45#钢锻打,保证材质均匀;所有活塞杆表面均进行淬火处理,油缸进行耐压试验(1.1倍)。立柱材料为 45#钢调质,立柱采用螺母紧固,以便于机身预紧。立柱经调质处理,导向部分表面镀硬铬0.05mm,提高表面精度、耐磨性及较强的抗偏载能力。

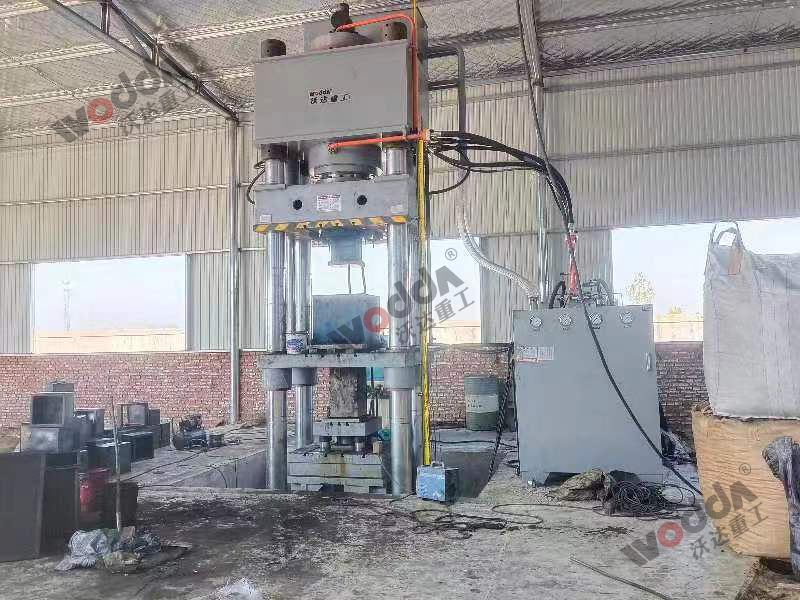

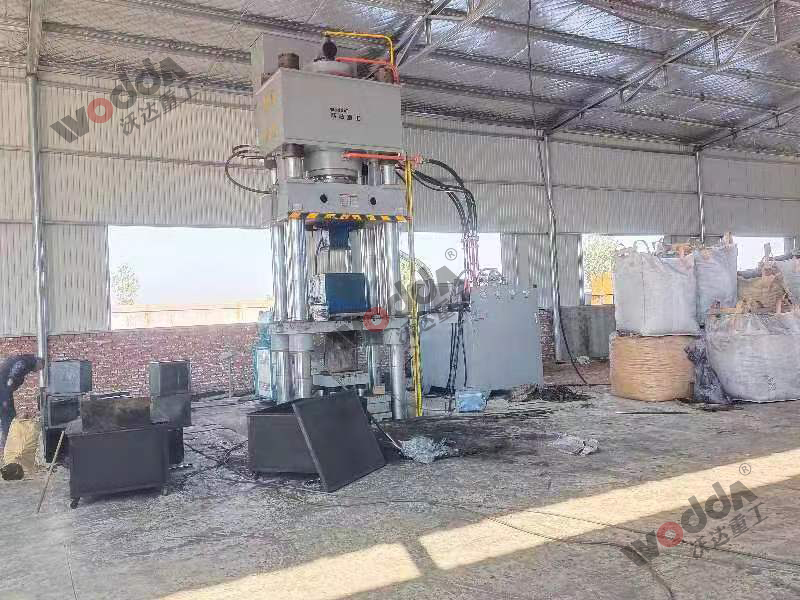

800吨匣钵成型液压机现场:


800吨匣钵成型液压机

800吨匣钵成型液压机

800吨匣钵成型液压机

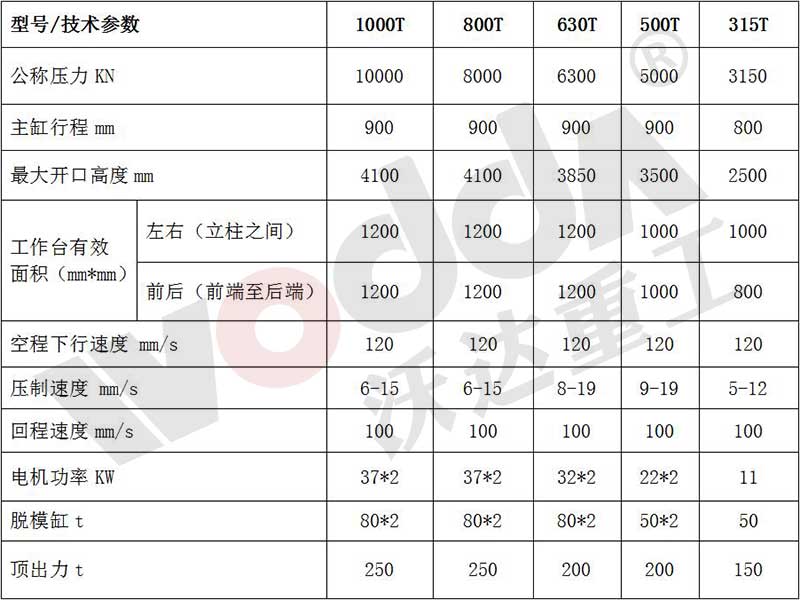

800吨匣钵成型液压机参数:


匣钵液压机参数表


新型石墨匣钵生产工艺配方:


1、配方:先将高纯石墨粉(400目)和沥青粉(200目)酮基粘结剂,纤维素按照100比15比6比5的比例,充分搅匀,

2、加热混捏:然后加热进行混捏,混捏好以后,

3、新型匣钵液压机模压:模压放入800吨四梁四柱液压机进行模压成型成型,双向加压;

4、脱模:利用脱模梁,完美脱模;

5、烘干:脱模后进行烘干,烘干后硬度能达到40;

6、沥青浸渍:然后放入沥青浸渍罐中,进行浸渍,温度220度,先负压一个小时,然后加压10兆帕一个小时;

7、焙烧和石墨化:刮掉沥青溶液残留,进行焙烧石墨化,加入石墨化催化剂,使焙烧和石墨化一次完成,起始温度200度,使纤维素碳化,然后300度,使沥青进入结焦环节,然后升温,使沥青完全结焦碳化,然后升温到1600度,使石墨化催化剂开始活化,让沥青质碳低温石墨化;

8、完成石墨碳化,得到成品:石墨匣钵一般10㎜厚,石墨化时间达到30个小时就基本完成了石墨化过程,然后缓慢降温到300度以下,就烧制完成了;

这种配方收缩力较高,一般能收缩4-5%尺寸会变小,密度会增加,电阻会变小,抗折抗压会增加,并具备机械性能。
