复合材料成型液压机_1500吨液压机

山东沃达重工针对复合材料的加工设计生产了一款复合材料成型液压机，三梁四柱式结构，可以实现复合材料产品的一次热压成型。生产的复合材料产品密度大、强度高、表面光洁，具有优异的电绝缘性能、机械性能、热稳定性、耐化学防腐性。

根据复合材料的材质、规格、厚度、工艺等，山东沃达重工可以为客户定做生产1000吨、1500吨、2000吨、2500吨、3000吨等多种不同吨位的复合材料成型液压机。将经过预处理的模压料放入预热的压模内，施加较高的压力使模压料充满模腔。在预定的温度条件下，模压料在模腔内逐渐固化，然后将SMC产品从压模内取出，再进行必要的辅助加工即得到最终的复合材料产品。

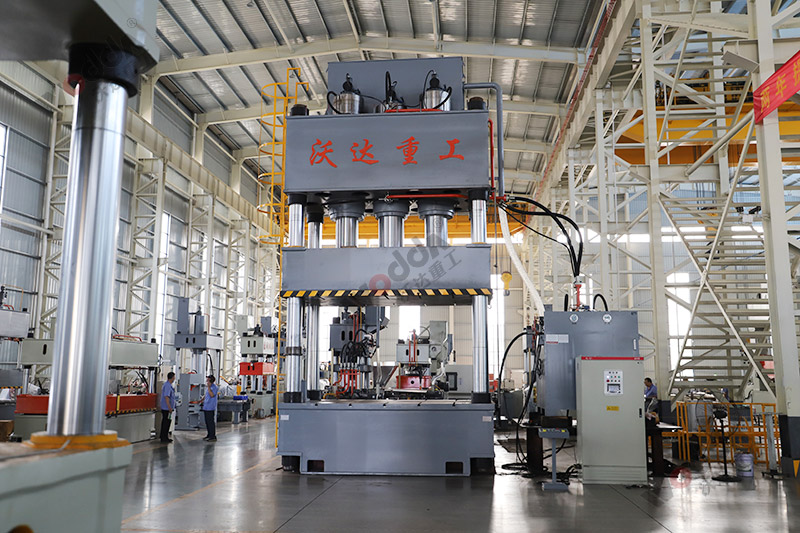

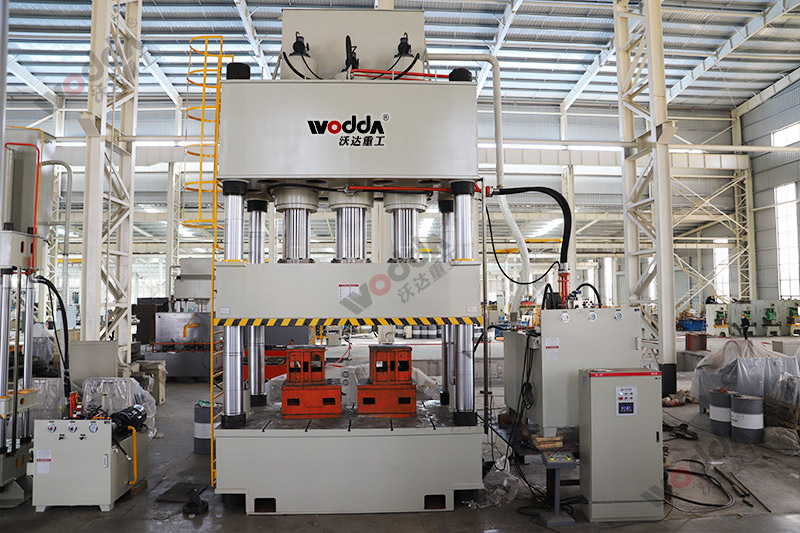

本文中介绍的是一款1500吨复合材料成型液压机，采用三梁四柱三缸设计结构，是为客户量身定制，伺服系统控制，设计合理，结实耐用，三个主油缸分布均匀，模具受压均匀不偏载，SMC复合材料成型效果更好：外观平整，无波浪，成品率高；伺服系统的优势是节能省电、噪音低、体积小，速度是可以调节的，空程下降速度可调、压制速度可调、回程速度可调，大屏幕液晶显示触摸屏，人机界面清晰，人性化，操作简单方便。1500吨复合材料成型液压机工艺动作流程为：放料—滑块快速下降—滑块慢速下降—慢压—保压—慢速开模—滑块快速回程—脱模—取出成品。

1500吨三梁四柱液压机案例：

1500吨玻璃钢电缆桥架成型液压机

1500吨SMC汽车覆盖件模压成型液压机

1500吨SMC玻璃钢乒乓球台面模压成型液压机

复合材料模压成型设备_1500吨三梁四柱液压机结构组成：

1500吨三梁四柱液压机由立柱、上横梁、下横梁为金属板材有两组，立柱设置在液压机两侧为对称安装，立柱上下两端内侧设置凸台，上平台设置在上横梁上，上横梁贯穿上平台；下平台设置在下横梁上，下横梁贯穿下平台；上横梁设置在立柱的上端，下横梁设置在立柱的下端，立柱的凸台将上横梁、下横梁的凸台卡在内侧；液压缸、导向台设置在上平台上，液压缸的活塞杆向下连接压合台的上端面；导向柱穿过导向台连接压合台的上端面，液压缸驱动压合台上下运动；上模板固定在压合台的下端面，下模板固定在下平台的上端面，边框设置在上模板和下模板中间，形成模腔；1500吨复合材料成型液压机的结构简单实用，适用性高，故障率低。

复合材料模压成型设备_1500吨三梁四柱液压机电气控制系统：

电气控制系统由电控箱、电磁阀线圈、PLC可编程控制器、显示屏等组成，任务是根据液压系统来驱动油泵、电机、阀块等，在电磁元件的命令下，完成规定动作。

复合材料模压成型设备_1500吨三梁四柱液压机设计特点：

1、四柱式结构，稳定性强，滑块采用八面（四面）导向系统，抗篇载能力强，调整精度高，钢性好，调整后不易发生精度跑偏现象。

2、计算机优化设计，采用4根导柱导向系统，可调性强，性价比高。1500吨复合材料成型液压机所需的台面大小，开口，行程，速度等都可按客户要求定制。

3、采用PLC控制，操作方便，工作参数可调；

4、配伺服控制系统、高效、节能、省电。

5、按钮集中控制，有定压、定程两种成型工艺，工作压力、行程、速度可在一定范围内调节，具有保压延时等性能。

山东沃达重工是滕州地区较大型液压机厂家，公司主打的产品复合材料液压机、SMC液压机，拉伸液压机、粉末成型液压机、四柱液压机等机型得到了国内外客户的一致好评。采购了解复合材料模压成型设备_1500吨三梁四柱液压机，欢迎来厂考察。
