金属拉伸成型机_2000吨三梁四柱液压机

作者:山东沃达重工   发表时间:2022-09-25

2000吨三梁四柱液压机也称为四柱拉伸液压机,是山东沃达重工液压机厂家生产一款大型液压机,型号为YQ32-2000T,计算机优化结构设计,简单、经济、实用。液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与渗漏。独立的电气控制系统,工作可靠,动作直观,维修方便。采用按钮集中控制,具有调整、手动和半自动三种操作方式。通过操作面板选择,可实现定程、定压二种成形工艺,并具有保压延时等功能。滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整,并能完成顶出和拉伸工艺。

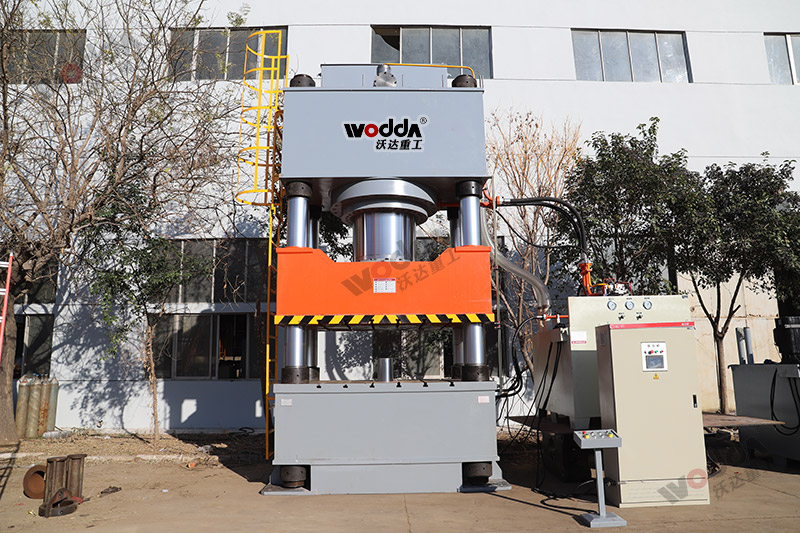

2000吨三梁四柱液压机


机器使用条件:环境温度:0℃~40℃;环境湿度:40%~95%;供电电压为:380V三相四线制,电压波动范围:380V±10%,50HZ。设备使用介质:46#抗磨液压油。


2000吨三梁四柱液压机优点:


1、机台精密度高:采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.03MM以内。

2、下压定位精确:可采用油缸可调机械定位(精度0.05mm),位置尺电器定位(精度0.03mm),压力传感器压力定位(精度0.1kgf)。

3、源头配件:液压及电器元件采用品牌源头件,故障率极少,效率高,低噪音,维护保养方便。

4、安全系数高:安全设计周全,平头按钮双手启动,0.5秒内同时点动方可启动机器,启动按钮中间是急停开关,急停触手可及,及时处理紧急事故。工作台正面安装有安全光栅,机器在运行中,手若不小心伸进工作空间,机器自动上升,光栅出故障亮红灯,安全系数高。

5、调模方便:2000吨三梁四柱液压机安装有上下寸动按钮,方便模具安装及校正。

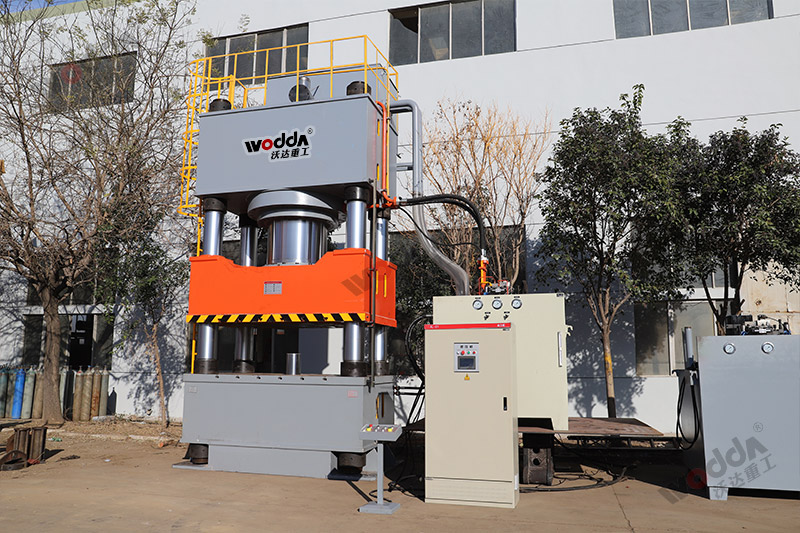

2000吨三梁四柱液压机


2000吨三梁四柱液压机组成结构:


1、机身采用三梁四柱式结构,由上横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成。上横梁、滑块以及工作台采用优质钢板焊接而成,经震动时效处理消除内应力,立柱为优质45#钢,四柱均表面中频淬火并镀铬处理,并配有润滑装置。

2、缸体为优质45#锻钢,活塞杆表面经中频淬火处理,使用寿命长。油缸主要部件采用优质材料密封圈,确保密封可靠。

3、工作台与滑梁上均带有T型槽,以便于用户安装模具。

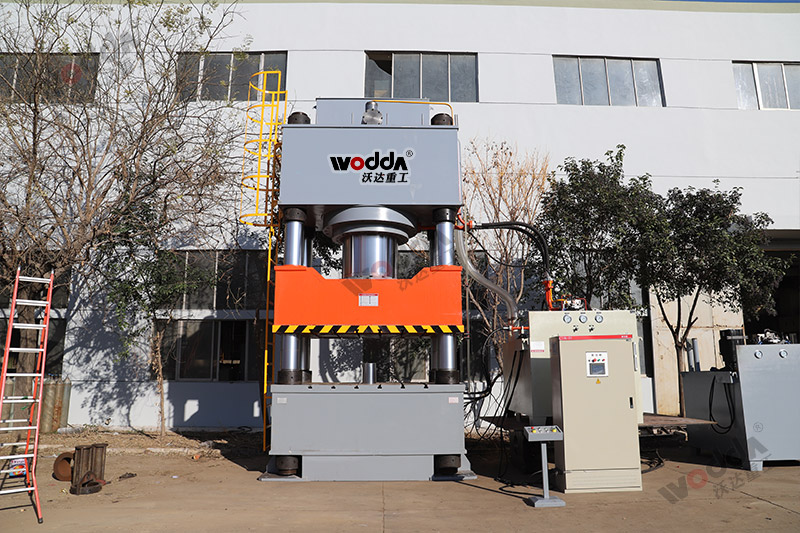

2000吨三梁四柱液压机


2000吨三梁四柱液压机安全装置介绍:


1、静止及急停按钮:发生异常时按“静止”按钮,动作停止。按“急停”按钮,包括电机停止运行。

2、电机控制部分:有热保护器、断路器等装置,保护电机过载免受损坏及过流短路保护。

3、主缸下腔控制块设有防滑下落装置及安全阀,滑块可静止在任意位置,防止滑块失控下滑。

4、超载保护:这款2000吨三梁四柱液压机液压系统回路设有安全阀,油压超过设定值时液压系统自动溢流限压,保护设定值可调,确保液压机不会超载工作。

5、超压保护:电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到超压保护作用。

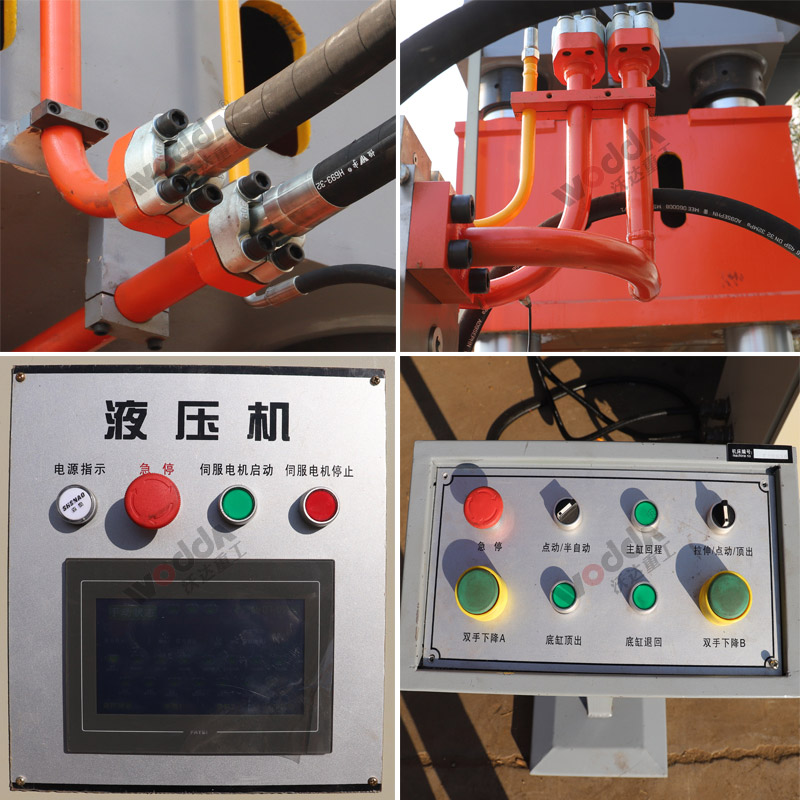

2000吨三梁四柱液压机


2000吨三梁四柱液压机适用领域:


2000吨三梁四柱液压机适用于金属材料的压制工艺,如:金属冲压弯曲、翻边、薄板拉伸和金属零件的压装、校正、冷挤等;还可实现塑料制品、粉末制品的压制成型工艺;金属材料的压制工艺,如弯曲、翻边、拉伸、挤压成形等,而且可从事校正、压装、粉末制品的压制成形及非金属材料如塑料、玻璃钢、绝缘材料和磨料制品的压制成形工艺。


山东沃达重工是一家专注于大中型锻压机床设备研发、生产和服务的液压机生产厂家,ISO9001质量管理体系和欧盟CE认证企业,可按用户对液压机的不同要求定做生产三梁四柱液压机、单柱液压机、框架液压机、金属拉伸成型液压机等液压机,为您提供液压机一站式解决方案。
