玻璃钢成型液压机315吨四柱液压机

作者:山东沃达重工   发表时间:2022-08-14

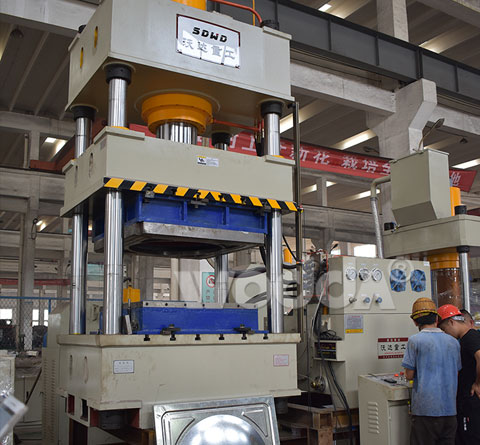

315吨四柱液压机又叫四柱压力机,是比较常见的液压机,它属于多功能液压机生产设备,模具可安装于工作台面上,单缸、双缸之分。采用三梁四柱式结构,刚性好、精度高、结构紧凑、经济适用,液压控制采用插装阀集成系统,泄露点少、冲击小、动作可靠,可有效地保护模具和设备的使用寿命;四柱导轨配有自动润滑装置,保护导柱,保持精度,配有机电一体化安全装置。


315吨四柱液压机也是应用最广泛的液压机,可以应用于陶瓷粉末成型、不锈钢水箱拉伸、冲压锚杆托盘、热压石英石水槽、不锈钢板材拉伸、玻璃钢制品成型、封头拉伸成型、复合材料成型液压机、鱼饵压块、金属粉末成型、铁粉成型、刹车片成型、牛羊舔砖压块、不锈钢水槽拉伸、玻璃钢排水沟模压等应用范围。

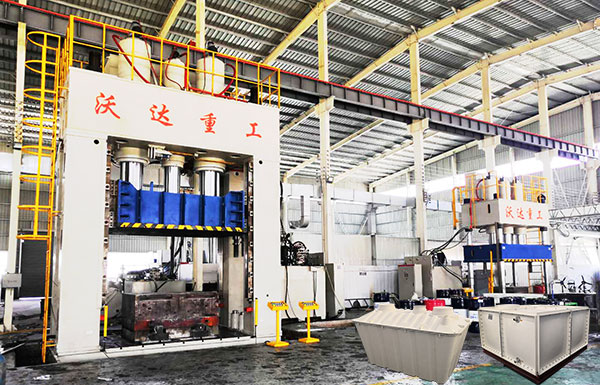

玻璃钢成型液压机315吨四柱液压机


下面给大家介绍315吨玻璃钢成型液压机的组成与设计工艺。


315吨玻璃钢成型液压机属于热压成型设备,三梁四柱式设计结构,其液压系统配备两套模内抽芯控制系统,并预置模内顶出控制系统;一台成型液压机通过更换不同形状的模具,就可以生产出不同尺寸和规格的玻璃钢制品。可增加多点顶出、吹出等功能。可实现快速下行、预压制、放气、工作、保压、卸压、慢速开模、快速回程、慢速脱膜、快速顶出、顶出停留、快速退回等动作;还可增加放气分段,(最多可分6段)、补压稳压、温度多点控制、快速加压等功能。


玻璃钢制品成型液压机整体结构分析:

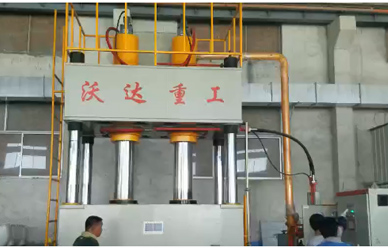

1、主机立式结构,它由机身、主缸、行程限位装置、润滑装置、液压动力系统及数控电气系统等部件组成,立式机身是由上梁、滑块、工作台、立柱、锁母、导套等组成,工作滑块在油缸驱动下沿着四柱上下直线运动,稳定性高。


2.上梁、滑块、工作台采用整体45号铸钢件而成具有更强的刚性强度.


3.玻璃钢制品成型液压机主柱采用45号圆钢,并作镀铬处理,确保永远不会生锈,滑套(导套)采用耐磨铸铁,内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有抗偏载能力强,摩擦副的润滑采用手摇式注油泵装置,该油泵具有集中润滑供油流畅等特点。


4.液压油缸为活塞式结构,油缸的关键密封选用抗老化和密封惟能较好的优质密封圈,缸体选用45号衍磨管,加工的内孔光洁度好,大型缸体采用45好锻钢件,玻璃钢制品成型液压机油缸柱塞为45号圆钢,并进行表面镀铬处理,即防锈又耐磨,降低故障率。


5.液压管路采用冷拔无缝钢管,减少漏油点,管路布置清晰、整齐、高压管弯曲半径规范,高低压管区分开,机器便于维修,通径大于25通径均采用法兰连接,以减少整机漏油的发生,降低故障率。


对于客户的特殊要求,山东沃达重工液压机厂家可以特别设计生产,最大限度的满足客户生产工艺要求。
