山东沃达重工生产500吨液压机整机采用三梁四柱液压机结构设计,整机经过电脑有限元分析设计。液压机滑梁进行加厚处理,滑梁与立柱的导套距离加长,增加了滑梁运行的稳定性,提高了液压机的精度。立柱选用优质圆钢,经车床抛光处理后,再进行车床粗磨、淬火、外圆粗磨、镀铬处理,最后再用150目以上的外圆磨床进行精磨处理,使立柱表面硬度和光洁度大大提高,减少了运输、装配和使用过程中的磨损,延长了使用寿命。


500吨四柱液压机液压系统位于机身内,外型美观,操作方便。同时,500吨液压机设有独立的液压与电器控制系统,采用按钮集中控制,可实现定程和定压两种成型工艺,具有压力显示和行程、压力调节等功能。而且导柱、活塞杆中频淬火后镀硬铬处理,不生锈拉毛,油泵进油口装有独特的过滤装置,确保油泵和阀的使用寿命。油路连接采用进口高压软管,大大降低机器噪声。

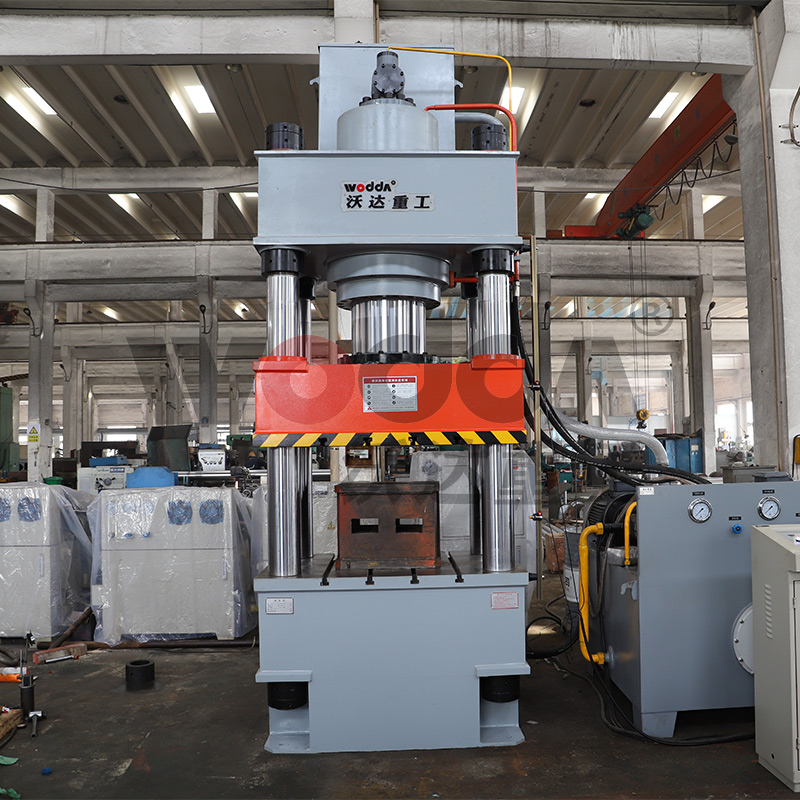

500吨液压机


500吨液压机的工作台有效面积和行程、最大开口都可以根据客户的生产实际需要来定制,还可以根据需要加装PLC控制系统、伺服控制系统、光栅保护装置、油温冷却装置、光栅保护装置、多点顶出装置、安全支撑装置等等。


500吨四柱液压机适用范围:


500吨四柱液压机可作轴类和其他类似零件的压装和简单板形零件的拉伸、成型及落料等工艺。适用于拉伸、弯曲、翻边、校正、压装及冷、热挤压等工艺。根据用户需要可配备行程数显,压力数显等功能。还适用于可塑性材料的压制工艺,如冲压、弯曲、翻边、薄板拉伸等,也可从事校正、压装、砂轮成形、塑料制品的压制成形工艺。

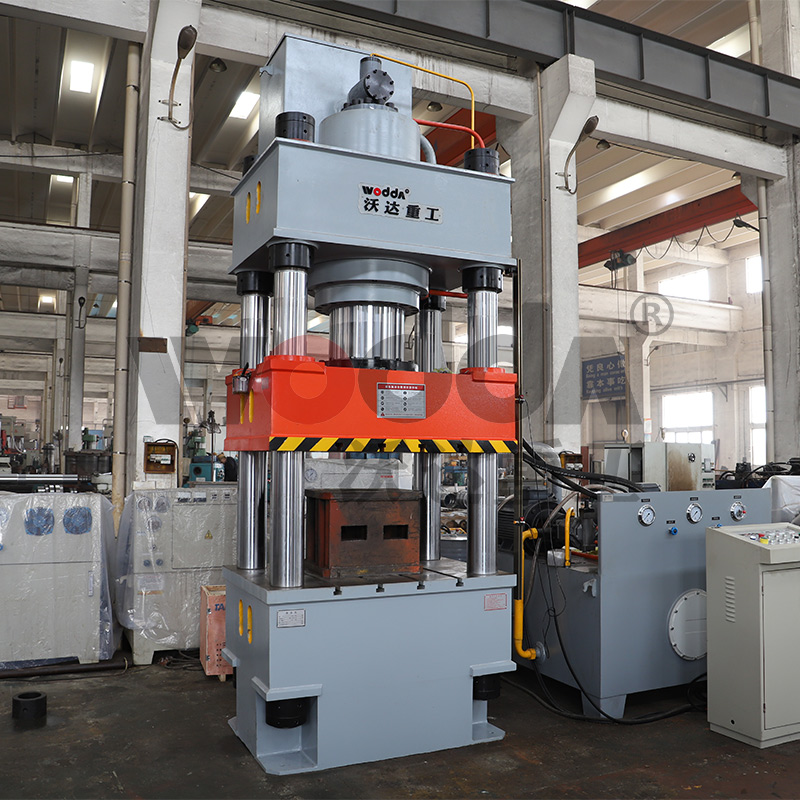

500吨油压机价格


500吨四柱液压机结构特点:


⑴计算机优化结构设计,机床结构,简单、经济、实用。


⑵液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点。


⑶独立的电气控制系统,工作可靠,动作客观,维修方便。


⑷采用按钮集中控制,具有调整、手动和半自动三种操作方式。


⑸通过操作面板选择,可实现定程、定压二种成形工艺,并具有保压延时等功能。


⑹滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。

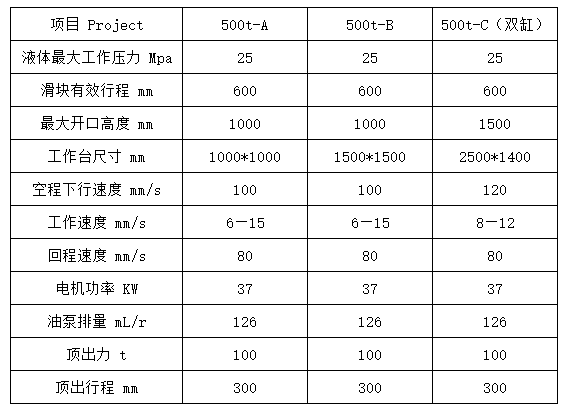

500吨四柱液压机技术参数:


500吨液压机


500吨液压机主要组成部分:


1、机身采用三梁四柱式结构,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。


2、上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,并消除内应力。


3、滑块:箱形结构的钢板焊接件,四柱导向孔处导向套材料为QT铸铁,具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。


4、上梁:箱形结构的钢板焊接件,内装有主工作油缸,上面装有充液油箱等。


5、工作台:钢板焊接结构件,与上梁、滑块通过立柱连成主机。


6、油缸:采用五缸设计,布置在上横梁孔内,采用双道进口密封圈密封,导向部分采用焊铜处理,密封好耐磨性强,油缸体的材料为45号锻钢,锻件为3级(GB/13315-1991)锻件经过超声波探伤检测合格,调质处理硬度合格。


7、工作台下方有顶出装置,主要用于顶出、退料等工艺,也可用于反拉伸制件的成型工艺。


8、立柱:材料为45#锻钢,经调质处理,表面镀硬铬,增加耐磨性能,硬度合格。


9、螺母材料为45#锻钢,与立柱上的螺纹相配,锁紧机身。


10、限位装置:位于主机机身右侧,500吨液压机行程开关控制上下极限位置,调节上下限位开关即调节滑块上下运动位置。


500吨三梁四柱液压机工艺性能:


1、主机为三梁四柱立式结构,它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成,机身是由上梁、滑块、工作台、立柱、锁母、导套等组成,滑块在油缸驱动下沿着四柱上下直线运动。


2、上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.


3、500吨三梁四柱液压机主柱采用45号圆钢,并作镀铬处理,确保永远不会生锈,滑套(导套)采用耐磨铸铁,内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力,摩擦副的润滑采用手摇式注油泵装置,该泵具有集中润滑供油流畅的特点。


4、液压油缸为活塞式结构,油缸的关键密封选用抗老化和密封惟能较好的国标密封圈,缸体选用45#衍磨管,内孔光洁度好,大型缸体采用45#锻钢件,柱塞为45#圆钢,并进行表面镀铬处理,即防锈又耐磨。


5、500吨三梁四柱液压机液压管路采用冷拔无缝钢管,经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装,管路布置清晰、整齐、高压管弯曲半径规范,高低压管有明显的颜色区分,便于维修,通径大于25通径均采用法兰连接,以减少整机漏油的发生。


500吨油压机价格:


根据设计结构的不同,对应的500吨四柱液压机价格也不相同。一般这样500吨油压机价格在4万到十几万价格不等,而且每台机器的价格都是依据参数来定的。有关500吨油压机价格很好直接电话咨询我们:13376327985(同微信号)
