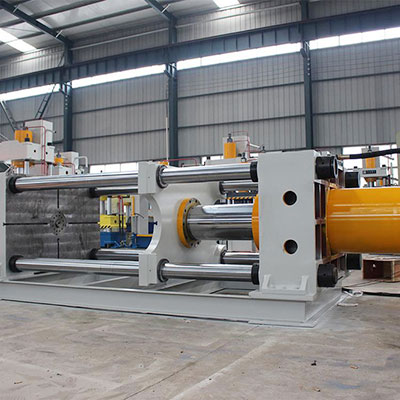

630吨卧式四柱液压机_铜铁铝屑压饼块机

卧式液压机是针对长工件的装夹问题和生产线配套需要而设计的一种机型。卧式四柱液压机是常见的卧式液压机类型,主要应用领域有铜铁铝屑压块压饼、长轴类校直、长轴类压装等等。另外还有卧式单柱液压机、卧式三柱液压机等类型,欢迎来电垂询!

服务热线:18963222388
产品详情

       卧式液压机是利用卧式液压机的横向压力使金属材料或者非金属材料在压力下成型的设备。其工作原理同常规三梁四柱液压机一样,都是利用液压油介质产生的压力,推动滑块前行,带动模具完成材料的挤压、变形等工艺。一些行业如热锻等可能还需要蓄能器,在蓄能器中的高压油可以推动滑块更快地完成压制动作,使受热的金属材料快速变形,加工出所需形状和尺寸的制件。卧式液压机主要用于软质金属管材、棒材、轻金属零件及五金产品等的压制、成形,该设备适用于中小批量生产,还可以做长轴类管材、棒材的校直、校正等加工工艺。

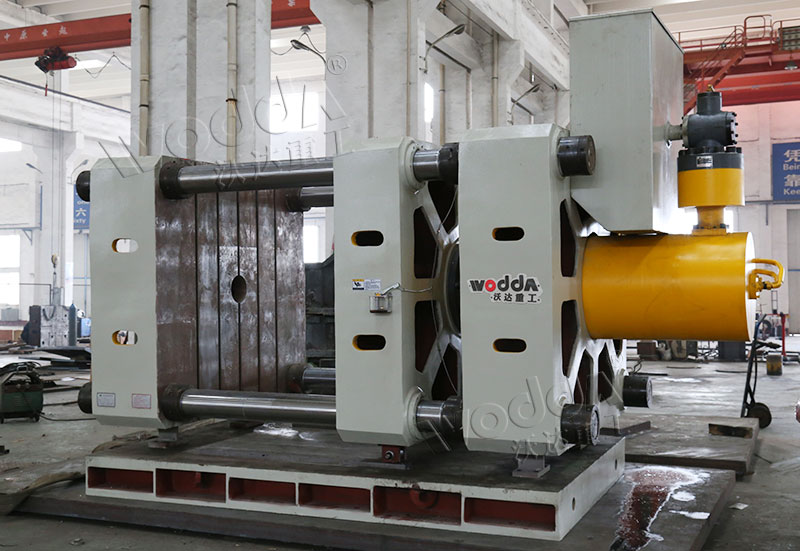

630吨卧式四柱液压机


1、630吨卧式四柱液压机性能特点

1)采用横置式四柱液压机结构,外加底座,整体性强。

2)滑块根据技术要求与底座通过滚轮接触或者不接触底座。

3)也可采用三柱式结构,滑块等结构件均采用优质铸钢材料制成,强度高。

4)充液箱根据需要置于油缸顶部或者挂在上梁侧面,设计合理,操作方便。

5)整体高度不超过2米,在地面可维修,简单、方便、快捷。

2、适用范围

630吨卧式四柱液压机适用于多种金属、非金属材料的压制成形,可广泛用于汽车、拖拉机、摩托车、飞机、船舶、机车车辆,机械制造及金属零件的冷冲压,也可用于化工、轻工行业中的容器及零件的压制成型。

3、630吨卧式四柱液压机主要参数

①工作压力:10~25 MPa,工作油缸采用柱塞式,流量为120-200ml/min;

②最大压装压力:3000-6300 KN;

③最大压装行程:800-1600 mm;

⑤液压机主要尺寸(长×宽×高):6150×2250×1850 mm;

⑥电动机功率:15.5 KW

⑦油箱容积:170L,油箱冷却方式:水冷却;

⑧电器控制系统的输入输出电压为380V±10%,50 Hz。整机输入输出为220V/50 Hz。

       在使用中应注意液压机的油温,在规定的温度范围内工作,若温度超过55℃,应停止工作。同时在工作时应注意液压机的运转情况,若发现有异常现象时应及时停机检查。


下面以卧式液压机的常用机型-卧式铁屑压块机为例,介绍一下卧式液压机的应用。


卧式铁屑压块机

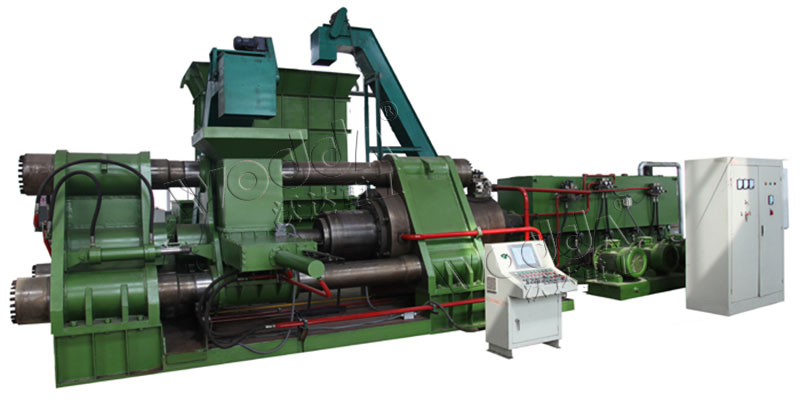

630吨卧式铁屑压块机


       卧式铜铁铝屑压块机是将各种废旧金属屑、废钢铁等原材料压制成块或团的卧式液压机设备。铁屑压块机可将废钢铁、废铁屑、废铜线、废铝屑等废旧金属加工成大块的原料,便于运输和存放。

一、卧式铜铁铝屑压块机结构组成

1、主机:主机由机架、电控系统、送料设备、料仓、液压站等组成。

2、驱动电机采用三相380V电源,由三相四线制供电,其动力通过电机传递给油泵输出液压油,液压油在油缸内产生高压,从而推动压制。主机的侧面还设有出料口和打料缸,打料缸可以是液压,也可以是气动,根据生产现场条件决定。

3、主机机架有三柱式和四柱式两种形式,三柱式作为新一代卧式铜铁铝屑压块机的主流形式,不仅降低了设备投资成本,稳定性还较好。

二、卧式铜铁铝屑压块机使用注意事项

1.在使用前要将卧式铜铁铝屑压块机内的铁屑清理干净,以免影响设备的正常运行。

2.在使用前要仔细阅读说明书,熟悉设备的性能,掌握操作要领,严格按照设备的使用要求进行操作。

3.要经常检查设备的各部连接部位有无松动现象,如有应及时紧固。经常检查设备的各个部件是否正常,如发现异常应及时进行维修。

4.在使用前要仔细检查电机和减速机的情况,确保电机和减速机良好。

5.要定期对压块机进行润滑,每班使用前加适量齿轮油或黄油;各润滑部位要按时加注润滑油。

6.在使用过程中要严格按照说明书要求进行操作,严禁超载使用。不要将铁屑压块机机内的铁屑全部倒入机内,应预留出一定的空间供人进出。

7.不要在压块机工作时开着电源开关或其它电器开关。

8.铁屑压块机在使用过程中发现机器有异常现象,应立即停车检查,排除故障后再进行工作。
