波纹板成型液压机_2000吨框架液压机

2000吨波纹钢板成型液压机具有独立的动力机构和电气系统,采用PLC自动控制,并可实现调整、手动及半自动三种操作方式。本机适用于金属的薄板拉伸工艺,可塑性材料的压制工艺,用于拉伸、压制大型制品成型设备。

服务热线:18963222388
产品详情

2000吨波纹板成型液压机是一款专用于压制厚度大于2mm的波纹板的液压机。波纹板即用钢板冲压制成的表面呈波浪形的钢板,作为一张加强腹板,广泛应用于大型桥梁钢腹板,涵洞波纹涵管,机场,地铁站加固,体育馆等大型钢结构中,大大加强了结构的刚度和强度,节约了钢材用料成本,减轻了结构重量。


山东沃达重工机床有限公司生产的这款2000吨框架液压机是山西客户定制的专用于压制厚度8mm以上波纹钢板的液压机,采用五油缸一字横列设计,工作台面为5600mm*1200mm,配备全自动送料机。机身采用山东沃达重工液压机国家专利---新型榫卯式结构框架液压机,易于拆装、维修,导向采用四角八面矩形导轨,强度高,抗偏载能力强,导轨表面经过中频淬火处理,间隙可调,大大降低了售后维护成本。

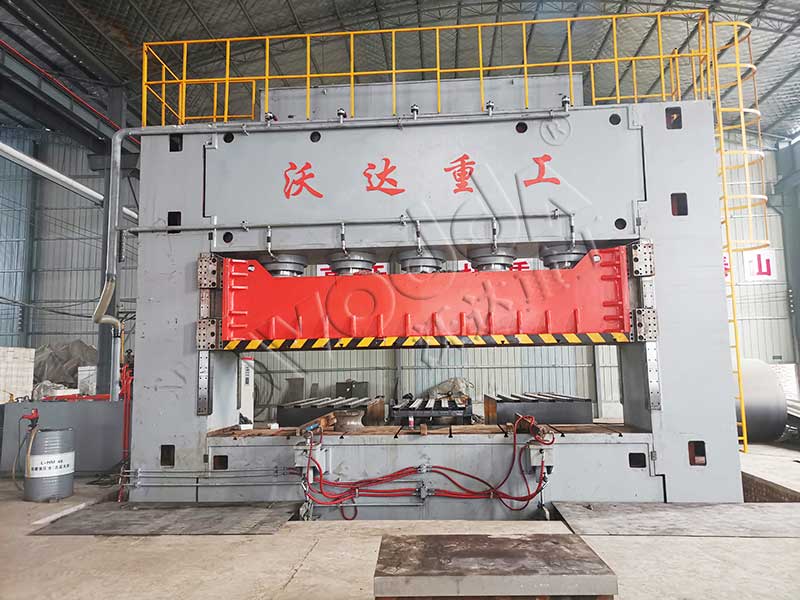

2000吨波纹板液压机

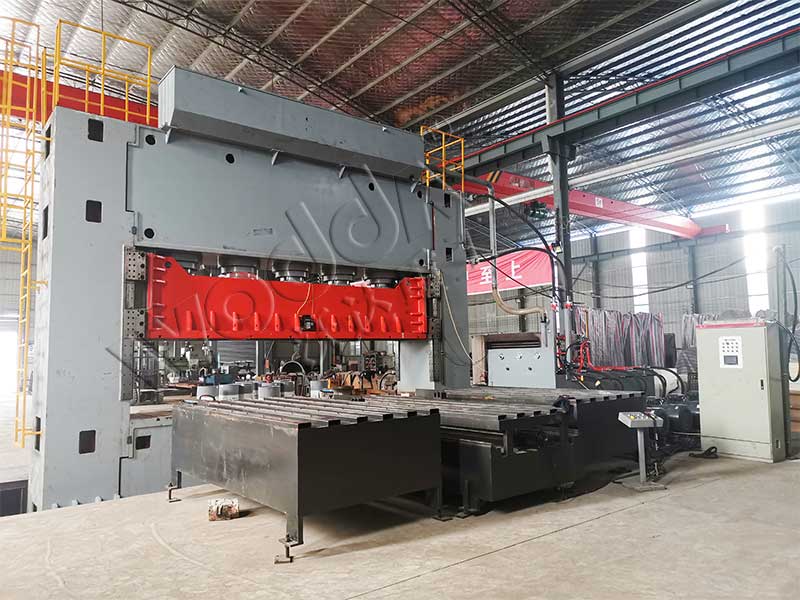

2000吨波纹板成型液压机

2000吨波纹板液压机

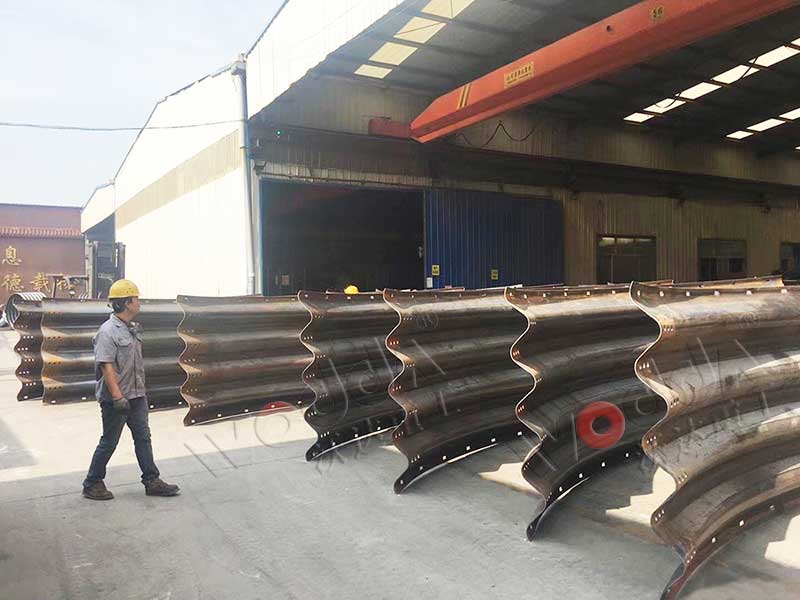

金属波纹管涵是将2.5-7.0mm薄钢板板面压成波纹钢板后,再用辊压机卷制成管节,可以增加管节的刚度和管轴压力的抵抗强度,用此种管节修建成的涵洞称为波纹管涵。为防止波纹管涵锈蚀,波纹管节内、外表面和紧固连接螺栓都进行了热浸镀锌处理,镀锌层平均厚度≥63um。波纹管涵与钢筋混凝土管涵相比,具有管节薄,重量轻,便于运输存放,施工工艺简单,组装快速,工期短等优点。


3.0mm厚度以上的镀锌钢板采用辊压机很难一次达到波纹压型效果,一般采用2000吨液压机压出波纹。


2000吨波纹钢板成型液压机设计特点:


(1)2000吨波纹钢板成型液压机的工作台面较大,滑块行程较长,以满足多种工艺的要求,主工作缸一般采用活塞式,供压制和回程用。

(2)2000吨框架液压机设有能浮动的顶出缸,供顶出工件、反向拉伸、液压压边和起液压垫作用。

(3)2000吨框架液压机设有充液系统,可实现空程快速运动,以减少辅助时间。采用位移传感器或无触点开关,提高了行程控制的可靠性和精度。配备油缸下腔支承回路、油缸上下腔互锁回路等,安全性能优越。

(4)设有保压延时系统,具有保压、延时和自动回程功能,并能进行定压成型和定程成型工作,有利于波纹板的压制成型。

(5)采用PLC控制,工作灵敏可靠,柔性好。2000吨波纹钢板成型液压机具有点动、手动、半自动等工作方式,操作方便,其工作压力、压制速度及行程范围均可任意调节,灵活性强。

(6)2000吨波纹钢板成型液压机采用整体框架或分体框架拉杆式结构,经计算机有限元分析计算,具有结构紧凑、刚性好,精度高等特点。四角八面导轨,导向精度高,抗偏载能力强。采用优质的油缸密封元件,可靠性高,寿命长。空程、工作速度快,提高生产效率。

(7)通过联动垫板将活动横梁(液压机滑块)刚性连接在一起,配合各自的供油阀或泵的控制,来保证滑块的同步运行,从而压制出相应的产品。具有压力大,工作台面加工范围大的特点。


2000吨框架液压机冲压成型波纹钢板工艺特点:


1、生产效率高,且操作方便,易于实现机械化与自动化。

2、冲压的质量稳定,互换性好,具有“一模一样”的特征。

3、冲压的强度和刚度均较高。

4、冲压件的成本较低。


2000吨波纹钢板成型液压机具有独立的动力机构和电气系统,采用PLC自动控制,并可实现调整、手动及半自动三种操作方式。本机适用于金属的薄板拉伸工艺,可塑性材料的压制工艺,用于拉伸、压制大型制品成型设备。
